Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Показания мультиметра близки к установленным в UEFI значениям, отклонения вписываются в погрешность измерений.

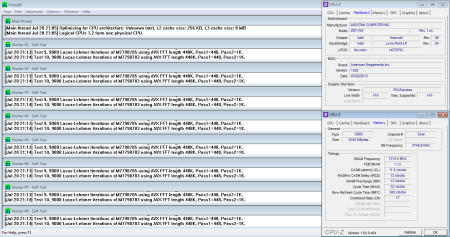

При разгоне оперативной памяти каких либо сюрпризов не произошло, ибо ограничителем выступает используемый комплект памяти. Итоговый результат – 2629 МГц:
реклама
В пределах погрешностей, такой же результат показали и остальные Z87 материнские платы ASUS.
Разгон процессора
Работа Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level 1 |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
CPU Vcore, Load Line calibration Level 8 |
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим Level 5.
Стендовый процессор немногим ранее был скальпирован, и штатный термоинтерфейс между кристаллом и теплораспределителем был заменен на жидкий металл, да и в качестве системы охлаждения теперь используется СЖО, а не используемый ранее Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
реклама

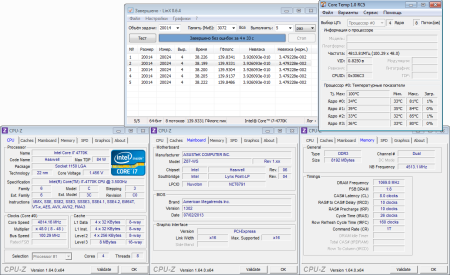

Для расслабленных настроек CPU Cache был достигнут результат разгона процессора 4814 МГц:
Хороший результат, и первая материнская плата из протестированных с данным процессором, которая перешагнула за 4800 МГц.

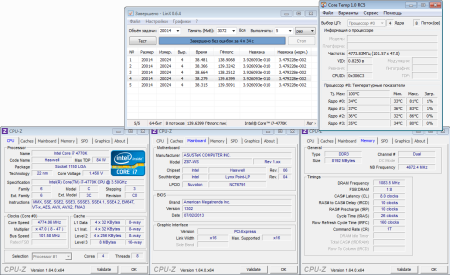

При установке более агрессивного режима разгона CPU Cache с разгоном процессора пришлось откатиться до 4774 МГц:
Тоже хороший результат.
Используемые напряжения процессора:
- CPU Input Voltage: 2.27 В;
- CPU Core Voltage: 1.445 В;
- CPU Cache Voltage: 1.44 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~26-27 градусов по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор снизу от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Температурный режим материнской платы нареканий не вызывает, запас прочности остается большим несмотря на отсутствие обдува радиаторов.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
реклама
Используемый на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Сводная таблица результатов протестированных материнских плат:
Материнская плата/ аудиокодек |
Z87-PLUS/ Realtek ALC892 |
Z87-EXPERT/ Realtek ALC1150 |
Sabertooth Z87/ Realtek ALC1150 |
Z87-DELUXE/ Realtek ALC1150 |
Z87-A/ Realtek ALC892 |
Z87-WS/ Realtek ALC1150 |
||||||
Тест |
|
|
|
|
|
|
|
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
|
|
|
|
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
|
|
|
|
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
|
|
|
|
|
|
|
|
Гармонические искажения, % |
|
|
|
|
|
|
|
|
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
|
|
|
|
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
|
|
|
|
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
|
|
|
|
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
|
|
|
|
|
|
|
|
Общая оценка |
|
|
|
|
|
|
|
|
|
|
|
|
Заключение
Поводов к критике ASUS Z87-WS за время тестирования не дала, отработала без каких-либо проблем, запас по температурному режиму большой, потенциал разгона процессора/памяти материнская плата реализовала. К плюсам стоит отнести наличие индикатора POST-кодов и кнопок включения/перезагрузки системы. И, разумеется, главная особенность платы – наличие четырех равноудаленных друг от друга портов PCI-Express, с возможностью работы видеокарт по формуле 3.0 8+8+8+8.
Единственное, и главное, что отпугивает – очень высокая цена, все же отдавать за системную плату не самой старшей платформы 12000 рублей – нонсенс.
Плюсы:
- Предсказуемость материнской платы при разгоне;
- Хороший температурный режим платы;
- Четыре порта PCI-E X16, поддержка SLI/CrossFireX конфигураций по формуле 8+8+8+8;
- Восемь портов USB на I/O панели;
- Два сетевых контроллера;
- Грамотно реализованные возможности управления оборотами вентиляторов;
- Удобство UEFI меню.
Минусы
- Использованная цветовая гамма (субъективно);
- Излишне высокая цена, около 12000 рублей на момент написания материала.
Страница материнской платы ASUS Z87-WS на официальном сайте производителя:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS Z87-WS.
