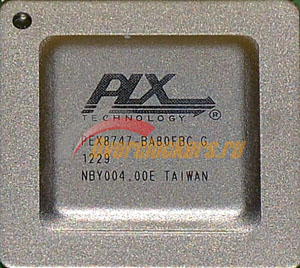

Используется шесть слотов расширения, расположенных на пространстве для семи слотов, пустое пространство находится под верхним PCI-E X16. Все полноразмерные слоты берут свое начало от процессора, но понятно, что в чистом виде никто шестнадцать процессорных линий PCI-Express на четыре слота не разделит. Для расширения возможностей PCI-Express шины используется контроллер PLX PEX8747:

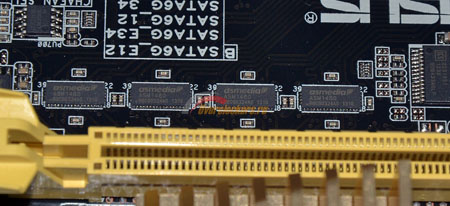

Данный контроллер на выходе обеспечивает работы 32-х линий PCI-E, при шестнадцати процессорных линиях на входе. Далее, уже 32 линии делятся между четырьмя слотами. В делении 32-х линий на четыре слота используется восемь микросхем-свитчей ASMedia ASM1480, по четыре на каждую пару слотов:
реклама
Основные слоты – первый и третий, они при пустующих втором и четвертом могут работать как Х16. Второй и четвертый слоты могут работать лишь как Х8. То есть, каждая пара слотов может работать в режиме 16+0 и 8+8, итого, материнской плате доступны режимы 16+0+16+0, 8+8+8+8 и 8+8+16+0.

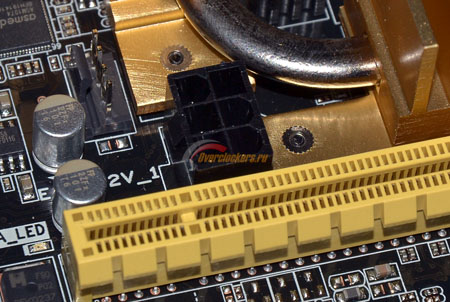

Над верхним слотом PCI-Express X16 расположен 6-pin разъем дополнительного питания:
Данный разъем предназначен для «подпитки» слотов PCI-E, при использовании Multi-GPU конфигураций рекомендуется подключить к нему кабель питания.

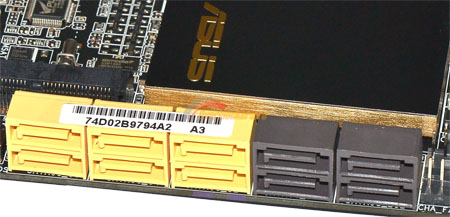

Порты SATA расположены недалеко от нижнего правого угла платы:
Все десять портов поддерживают стандарт SATA 6 Гбит/с, шесть из десяти портов работают от набора системной логики, четыре дополнительных порта обеспечиваются силами контроллера Marvell 88SE9230:
реклама
Контроллер честный, то есть обеспечивая работу четырех портов задействует не одну, а две линии PCI-Express. Так что, использование такого контроллера равносильно двум двухпортовым.

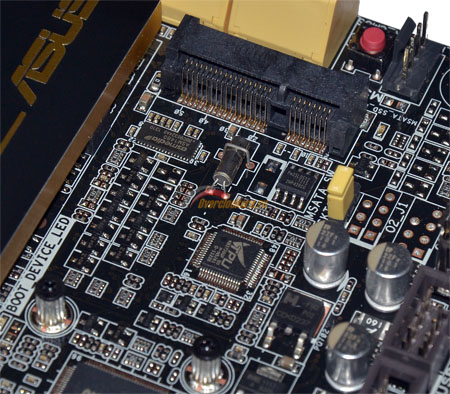

Рядом с портами SATA на материнской плате нашлось место для MSATA разъема:
Разъем поддерживает режим работы SATA 6 Гбит/с. Так как все возможности набора системной логики и контроллера Marvell исчерпаны установленными портами, разъем MSATA делится ресурсами с одним из портов – с шестым. Для деления порта используется микросхема-свитч ASMedia ASM1480. Тут же рядом есть и джампер, переключив который можно задать режим либо авто-определения, либо режим принудительного форсирования MSATA разъема.

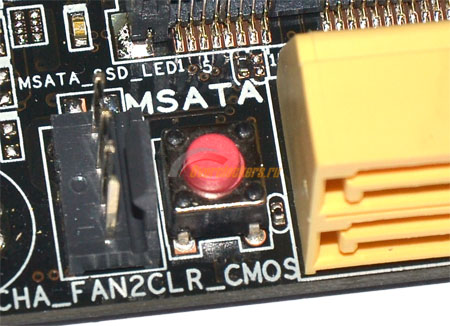

Между MSATA разъемом и портами SATA приютилась кнопка Clear CMOS:
Если понадобится сбросить настройки – кнопка не повредит, ибо пользоваться ей удобнее, чем джампером, уже не говоря про снятие батарейки.

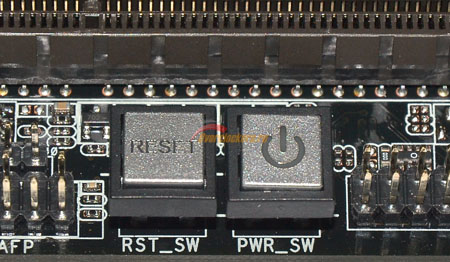

Материнская плата хороша для использования с открытым тестовым стендом, этому способствуют кнопки включения/перезагрузки системы, расположенные в нижней части платы:
Кнопки оснащены подсветкой, и светятся при наличии на плате +5 В дежурного питания.

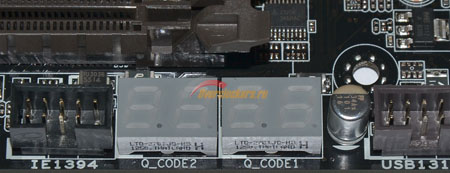

Для упрощения диагностики возникающих проблем на материнской плате присутствует четырехсегментный индикатор POST-кодов:
Из интересного, в правом нижнем углу материнской платы расположен USB порт:
реклама
Такой же порт был и на P8Z77 WS, но его предназначение до сих пор непонятно. Разве что, при работе с открытым стендом не всегда удобно тянуться к I/O панели материнской платы, других возможных применений не вижу.
Под слотами оперативной памяти расположились две группы контактов:
Сверху расположен джампер CHAFAN_SEL, отвечающий за режимы управления скоростью вращения вентиляторов. Такой же переключатель был и на P8Z77 WS. На P8Z77 WS подразумевалось, что при использовании 4-pin вентиляторов нужно было установить джампер в положение «2-3», а при использовании 3-pin вентиляторов необходимо было выставить джампер в положение «1-2». В случае с Z87-WS, в руководстве пользователя нет информации о режимах работы данного джампера, так что отдельно еще проверим, как перестановка джампера отражается на работе вентиляторов.
Снизу же расположен датчик вскрытия корпуса.
Между вторым и третьим разъемом PCI-Express X16 расположен переключатель DR_POWER:
При переключении DR_POWER в рабочий режим и установке поставляемого с платой программного обеспечения материнская плата может предупредить о наличии проблем с блоком питания.
Странно на материнской плате реализовали работу портов USB 3.0: набором системной логики Intel Z87 поддерживается шесть портов USB 3.0, на материнской плате их тоже шесть, два в виде колодки для подключения корпусных портов и четыре на I/O панели. Однако, все равно дополнительно задействован концентратор ASMedia ASM1074:
Если верить руководству пользователя – напрямую от Z87 работают три порта из шести, три оставшиеся работают через концентратор ASMedia. Для чего используется такое решение – не понятно.
Для обеспечения работы двух портов eSATA на I/O панели материнской платы задействован контроллер ASMedia ASM1061:
Для реализации поддержки интерфейса IEEE1394 используется контроллер VIA VT6315N:
Встроенный звук реализован при помощи контроллера Realtek ALC1150:
Сетевых контроллеров сразу два, причем ASUS не поскупились, и использовали две дорогих модели – Intel I210.

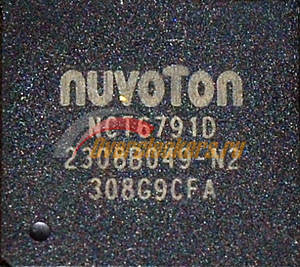

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

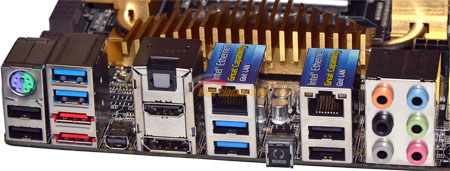

На задней панели ASUS Z87-WS расположены:
- 1 x PS/2 порт для клавиатуры/мыши;
- 1 x Mini DisplayPort;
- 1 x DisplayPort;
- 1 x HDMI;
- 4 x USB 2.0;
- 4 x USB 3.0;
- 2 x eSATA 6 Гбит/с;
- 1 x Кнопка USB BIOS Flashback;
- 2 x LAN;
- Оптический выход S/PDIF;
- 6 аудио входов/выходов 3.5-мм mini-jack.
Каких либо претензий к конфигурации I/O панели нет, место использовано рационально, есть сразу три видео-выхода, но в то же время восемь портов USB, два порта eSATA и две сетевые карты. По сравнению с P8Z77 WS компоновка I/O панели стала грамотнее. В общем, в моем понимании компоновка эталонная.
