Обзор и тестирование материнской платы ASUS Z87-A (страница 3)

Система питания

Преобразователь питания процессора, как и в случае с Z87-PLUS, выполнен по четырёхфазной схеме:

450x307  87 KB. Big one: 1500x1022  382 KB

Контролер, как и у других Z87 материнских плат ASUS, промаркирован как DIGI+ ASP1251. Вероятнее всего, это что-то из ассортимента CHiL/International Rectifier. В качестве драйверов используются International Rectifier IR3535 в количестве четырёх штук, в качестве транзисторов используется по паре ON Semiconductor NTMFS4937N и NTMFS4955N на каждую фазу.

реклама

Преобразователь питания памяти, в отличие от Z87-PLUS, однофазный:

450x262  68 KB. Big one: 1500x872  276 KB

В качестве контролера используется Richtek RT8120, транзисторы – два ON Semiconductor NTMFS4937N и два NTMFS4955N.

Технические характеристики материнской платы

Поддерживаемые процессорыIntel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Pentium®/Celeron® Processors;
Supports Intel® 22 nm CPU;
Supports Intel® Turbo Boost Technology 2.0;
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
Системная шина, частотаDMI 2.0
Системная логикаIntel Z87
Поддерживаемая оперативная память4 x 240-pin DDR3 DIMM, двухканальный режим, максимальный объем 32 Гбайт при частоте 1066\1333\1600\1800 (разгон)\1866 (разгон)\2000\2133 (разгон)\2200 (разгон)\2400 (разгон)\2600 (разгон)\2666 (разгон)\2800 (разгон) МГц
Слоты расширения1x PCI-E 3.0 X16/8;
1x PCI-E 3.0 X8/0;
2x PCI-E 2.0 X1;
2х PCI;
1x PCI-E 2.0 X2
Поддержка Multi-GPUSLI, CrossFireX в конфигурациях с двумя графическими адаптерами по формуле 3.0 8+8.
Поддержка SATA/RAIDIntel Z87:
6x SATA 6 Гбит/с;
RAID 0, RAID 1, RAID 10, RAID 5
Поддержка eSATAНет
Поддержка IDE и FDDНет
СетьRealtek® 8111GR, 1 x Gigabit LAN Controller(s)
Аудио Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking.
Audio Feature:
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound;
- DTS Ultra PC II;
- DTS Connect;
- Optical S/PDIF out port(s) at back panel;
- BD Audio Layer Content Protection
USB 2.08x USB 2.0 (Intel Z87)
USB 3.0Intel Z87:
6x USB 3.0
IEEE-1394Нет
Системный мониторингNuvoton NCT6791D
Питание материнской платыATX 24-pin, 8-pin ATX 12V
Разъемы задней панели1 x PS/2 порт для клавиатуры/мыши;
1 x Mini DisplayPort;
1 x HDMI;
1 x DVI-D;
1 x D-SUB;
1 x LAN;
1 x оптический S/PDIF;
4 x USB 3.0;
2 x USB 2.0;
6 аудио входов/выходов 3.5-мм mini-jack
Фирменные технологииASUS Dual Intelligent Processors 2 with DIGI+ VRM:
ASUS 5X Protection:
- ASUS DIGI+ VRM - 8 Phase digital power design;
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention;
- ASUS ESD Guards - Enhanced ESD protection;
- ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability;
- ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating;
ASUS EPU:
- EPU;
- EPU switch;
ASUS Digital Power Design:
- Industry leading Digital 8 Phase CPU Power Design;
- ASUS DIGI+ VRM Utility;
ASUS Exclusive Features:
- Remote GO!
- MemOK!
- AI Suite 3;
- Ai Charger;
- Anti-Surge;
- Front Panel USB 3.0 Support;
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface;
- Network iControl;
- USB 3.0 Boost;
- Disk Unlocker;
ASUS Quiet Thermal Solution:
- Stylish Fanless Design Heat-sink solution;
- ASUS Fan Xpert 2;
ASUS EZ DIY:
- DirectKey;
- Precision Tweaker 2;
- ASUS O.C. Profile;
- ASUS CrashFree BIOS 3;
- ASUS EZ Flash 2;
- Multi-language BIOS;
ASUS Q-Design:
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED);
- ASUS Q-Slot;
- ASUS Q-DIMM;
- ASUS Q-Connector;
- 100% All High-quality Conductive Polymer Capacitors;
Overclocking Protection:
- ASUS C.P.R.(CPU Parameter Recall)
Размеры, мм305 x 223.5
Форм-факторATX

Возможности BIOS Setup

UEFI меню материнских плат ASUS унифицировано и подробно рассматривалось в обзоре Z87-PLUS.

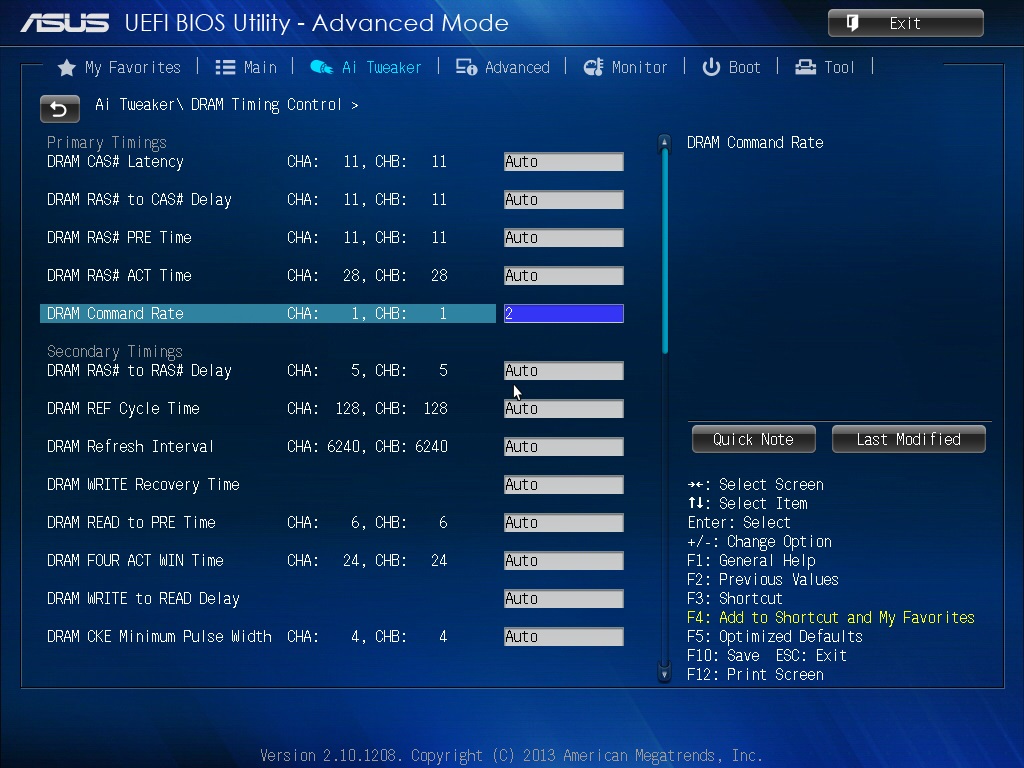

В меню разгона отличия присутствуют, хотя их и немного. Первое отличие ожидает пользователя в меню «DRAM Timing Control»:

450x338  53 KB. Big one: 1024x768  209 KB

Как и в случае с недавно протестированной Z87-DELUXE, максимальное значение DRAM Command Rate ограничено цифрой 2, в то время как на Z87-PLUS можно было выставить Command Rate 3. Но, видимо, это не особенность конкретно-взятых материнских плат, а отличие версий прошивки. На момент тестирования Z87-PLUS актуальной версией BIOS была 1007, сейчас же – 1207.

Второе отличие присутствует на вкладке «DIGI+ VRM»:

450x338  49 KB. Big one: 1024x768  219 KB

Здесь отсутствуют настройки по управлению преобразователем питания памяти. Это связано с тем, что на Z87-A упростили сам конвертер и использовали ШИМ контролер с меньшей функциональностью.

В остальном, меню настроек разгона Z87-A от Z87-PLUS не отличается. Да, есть ещё небольшие расхождения по диапазонам регулировок напряжений, но это касается уровней, которые при разгоне с плюсовыми температурами не используются, так что заострять на этом внимание смысла нет.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

Расположение разъёмов для подключения вентиляторов на ASUS Z87-A:

450x271  19 KB. Big one: 1160x699  45 KB

В распоряжении ASUS Z87-A находится пять разъёмов для подключения вентиляторов. По сравнению с Z87-PLUS отсутствует один CHA_FAN рядом с I/O панелью материнской платы. Все пять разъёмов полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Как и на других платах ASUS линейки Z87, разъём для подключения процессорного кулера оснащён дополнительным переключателем, который замыкается при установке 4-pin штекера, таким образом, материнская плата выбирает способ управления вентилятором. Что касается удобства расположения разъёмов, то особых претензий нет. Как и в случае с Z87-PLUS, в отличие от более дорогих материнских плат разъёмы CPU_FAN и CPU_OPT расположены на одной высоте, и доступ к ним не должен быть серьёзно осложнен при установленном на процессор кулере.

Настройки по управлению скоростью вращения вентиляторами содержатся в разделе UEFI Monitor:

реклама



450x338  53 KB. Big one: 1024x768  217 KB

Управление разъёмами CPU_FAN и CPU_OPT совмещено, в то время как для CHA_FAN1, 2 и 3 доступно раздельная регулировка.

Для автоматического управления скоростью вращения вентиляторов присутствуют профили Standard/Silent/Turbo. Есть и ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной и максимальной скорости вращения вентиляторов, а так же температура CPU, при которой они достигаются. В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» – от 20 до 100% (от 60% для 3-pin вентилятора), диапазон задаваемых температур – от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» от 60 до 100%, нижняя планка температуры CPU зафиксирована на 40 градусах, а верхняя регулируется до 75 градусов.

Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъёмов.

Регулировка средствами UEFI:

реклама

Разъём
Диапазон регулировки оборотов
Scythe Ultra Kaze 2000 (3-pin), об/мин
Zalman ZP1225ALM (4-pin), об/мин
CPU_FAN
1243–2026
882–2020
CPU_OPT
1243–2026
882–2020
CHA_FAN1
1451–2026
1239–2019
CHA_FAN2
1451–2026
1239–2019
CHA_FAN3
1451–2026
1239–2019

Регулировка средствами FAN Xpert 2:

Разъём
Диапазон регулировки оборотов
Scythe Ultra Kaze 2000 (3-pin), об/мин
Zalman ZP1225ALM (4-pin), об/мин
CPU_FAN
703–2026
527–2020
CPU_OPT
703–2026
527–2020
CHA_FAN1
705–2026
615–2020
CHA_FAN2
705–2026
615–2020
CHA_FAN3
705–2026
615–2020

По сравнению с другими платами ASUS алгоритмы управления вентиляторами изменений не претерпели. В любом из разъёмов можно регулировать скорость вращения как 3-pin, так и 4-pin вентиляторов. При этом, если использовать не UEFI настройки, а программное обеспечение FAN Xpert 2, то диапазона регулировок хватит на все случаи жизни.
