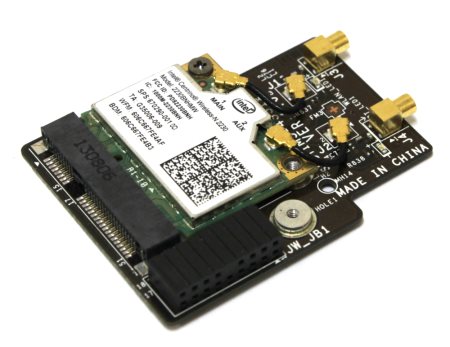

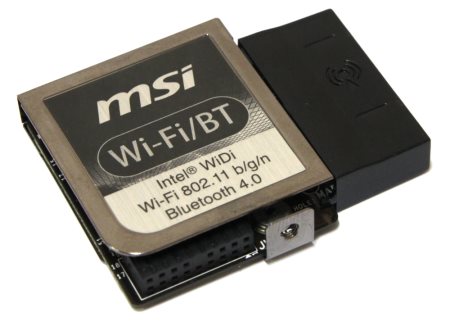

Еще одна пара по-видимому пригодилась для модуля Wi-Fi/BT, разъем для которого находится неподалеку.
Это устройство поддерживает технологию передачи по беспроводной сети видеосигнала Intel WiDi, а также стандарты беспроводной связи Wi-Fi 802.11 B/G/N и Bluetooth 4.0.
Под крышкой можно обнаружить радиомодуль Intel Centrino Wireless-N 2230.
реклама

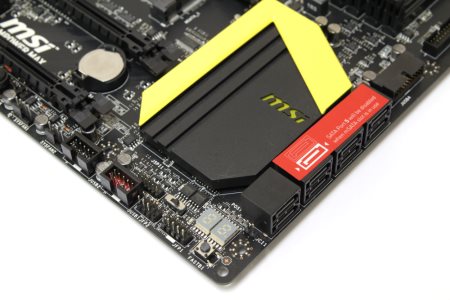

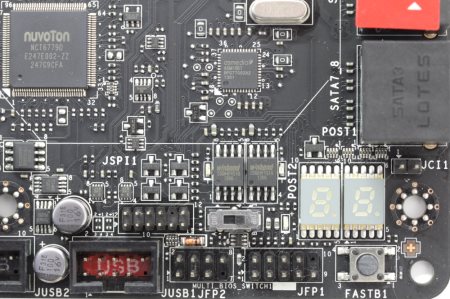

В правом нижнем углу материнской платы MSI Z87 MPower MAX находятся два семисегментных индикатора, отображающих POST-коды загрузки и инициализации системы.
Рядом расположены разъемы для подключения кнопок и индикаторов корпуса, две микросхемы BIOS с переключателем и кнопка для быстрого входа в меню настроек.

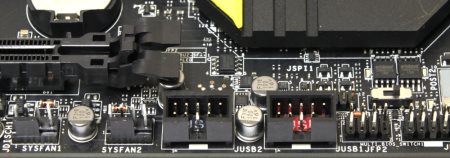

Правее – две колодки USB 2.0 для подключения четырех устройств. Одна из них выделена красным цветом внутри. Это говорит о том, что на нее подается усиленное питание для быстрой зарядки подключаемых устройств.

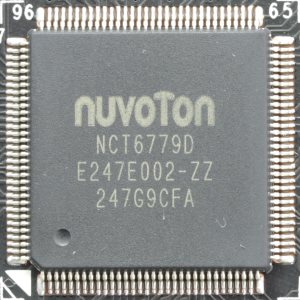

Немного выше находится контроллер ввода/вывода и системного мониторинга Nuvoton NC6779D.
реклама

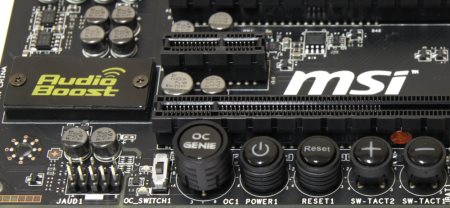

Левее по нижнему краю размещен блок из четырех кнопок и двух переключателей.
Практически то же самое было на плате MSI Z87-GD65 Gaming за исключением двух кнопок: «+» и «-». Они позволяют даже во время работы повышать значение BCLK.
На мой взгляд, это немного неправильно потому, что может привести к зависанию компьютера. Разгонять же можно непосредственно из BIOS или операционной системы посредством фирменной утилиты.
В левом нижнем углу разместился звуковой кодек, снова любезно спрятанный под декоративную крышку.

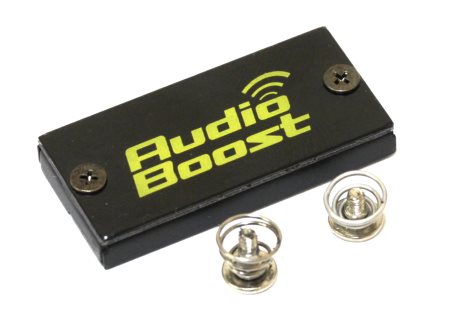

Она держится на двух подпружиненных винтах, закрученных с обратной стороны.
Под ней распаян секретный звуковой кодек, который компания MSI прячет от любопытных глаз и ласково называет Audio Boost.

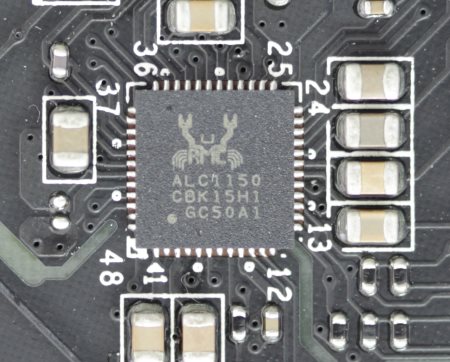

Ба! Да это же старый знакомый Realtek ALC1150, который обеспечивает плату восемью каналами качественного звучания. По соседству с ним распаяны два светодиода, видимо вместо ламп, для обеспечения бархатистости и насыщенности звукового тракта. Разумеется, это шутка, они всего лишь отвечают за подсветку декоративной крышки.
Двигаясь глазами выше, натыкаешься на еще одного знакомого – это микросхема сетевого контроллера Qualcomm Killer E2205.
реклама
Во времена анонса процессоров Intel Pentium 4 нас уверяли, что он ускоряет интернет, хотя к сетевому оборудованию он относился чуть больше чем никак. Здесь после массивной рекламы компании MSI становится страшновато подключать его в свой роутер. Как бы этот Killer не спалил его от излишнего усердия уменьшать ping.
На этом интересные особенности платы не заканчиваются. В правом верхнем углу находится разъем с контактами V-Check, предназначенный для замера напряжений на компонентах системы с помощью вольтметра.
Для этих целей в комплекте есть специальные проводки-адаптеры. С одного конца они вставляются в гнездо, а с другой присоединяется щуп мультиметра. Рядом с процессорным разъемом есть еще несколько выделенных площадок для замера напряжений на другой части компонентов системы.

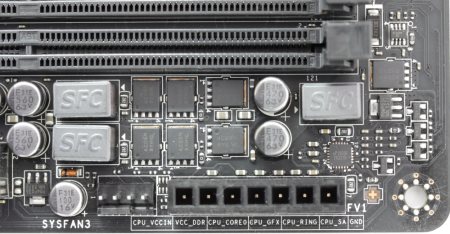

Еще в правом верхнем углу можно обнаружить две фазы для питания памяти.

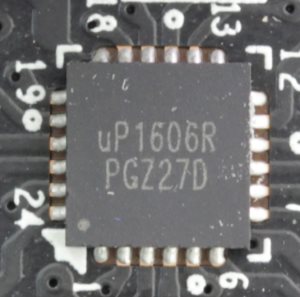

Рядом находится ШИМ-контроллер uPI Semiconductor uP1606.

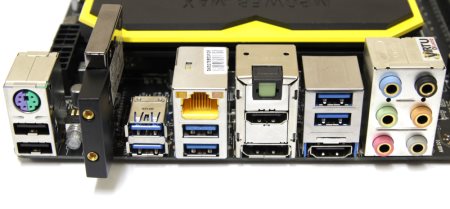

На задней панели расположились следующие компоненты.
- Один разъем PS/2 для подключения мыши или клавиатуры;
- Два разъема USB 2.0;
- Шесть разъемов USB 3.0;
- Два видеовыхода HDMI;
- Один видеовыход DisplayPort;
- Два разъема для антенн беспроводной связи (при установке модуля);
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Одна кнопка ClrCMOS с подсветкой.
