Обзор и тестирование материнской платы MSI Z87 MPower MAX (страница 6)
реклама
Тестовый стенд
Тестирование материнской платы MSI Z87 MPower MAX проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-4770K (3500 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-4;
- Материнская плата: MSI Z87 MPower MAX, версия BIOS v1.1;
- Память: 2 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
- Видеокарта: NVIDIA GTX 780 (869/6008 МГц (ядро/память));
- Накопитель SSD: Corsair Performance PRO 256 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Вт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
На этот раз я решил подойти к делу творчески и обновил тестовую конфигурацию, добавив видеокарту NVIDIA GeForce GTX 780. Устанавливать что-то проще счел неправильным, поскольку модель MSI не из дешевых и ориентирована на энтузиастов. Вдобавок было решено приурочить к этому знаменательному событию замену термоинтерфейса под крышкой процессора Intel Core i7-4770K.

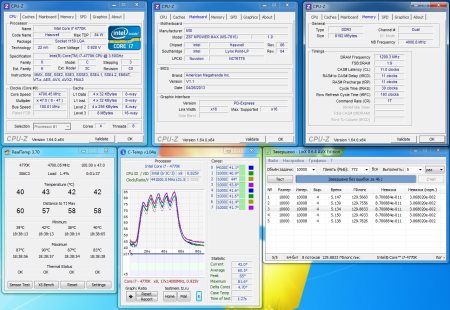

Согласитесь, что глупо постоянно тыкаться в одну и ту же частоту 4400 МГц, и нужно идти дальше, не останавливаясь на достигнутом. Весь процесс снятия процессорной крышки разными способами я уже описал и вкратце отмечу, что мне удалось добиться успеха. Впервые на этой материнской плате после проделанной операции мне покорилась частота в 4700 МГц.
реклама
Напряжения при этом были установлены следующим образом:
- VCCIN Voltage – 1.85 В;
- CPU Core Voltage – 1.35 В;
- CPU Ring Voltage – 1.13 В;
- CPU SA Voltage – +0.02 В;
- CPU IO Analog Voltage – [auto];
- CPU IO Digital Voltage – [auto];
- DRAM Voltage – 1.65 В;
- PCH 1.05 Voltage – [auto];
- PCH 1.5 Voltage – [auto].
Это очень хороший результат, хотя бы потому, что мой предыдущий процессор Intel Core i7-3770K работал на такой же частоте и лишь на некоторых моделях системных плат смог взять 4800 МГц.
Производительность и тепловой режим
Тестирование MSI Z87 MPower MAX проводилось в корпусе Corsair Graphite 600T с открытой боковой стенкой при комнатной температуре 26°C в следующих режимах:
- MSI Z87 MPower MAX, Intel Core i7-4770K (3500 МГц), турборежим 3900 МГц, память 1333 МГц, тайминги 9-9-9-24-1Т, NVIDIA GeForce GTX 780;
- MSI Z87 MPower MAX, Intel Core i7-4770K @ 4700 МГц (47х100), память 2400 МГц, тайминги 11-11-11-30-1Т, NVIDIA GeForce GTX 780.
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
реклама
3DMark 2011
Performance, Marks
Включите JavaScript, чтобы видеть графики
3DMark 2013
Ice Storm, Marks
Включите JavaScript, чтобы видеть графики
Cloud Gate, Marks
Включите JavaScript, чтобы видеть графики
Fire Strike, Marks
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
PCMark 7
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
SVPmark 3.0.3a
Synthetic CPU, MC
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MG
Включите JavaScript, чтобы видеть графики
AIDA64 2.70 Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
AIDA64 3.00 Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
MaxxMEMI
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
HWbot.org, Marks/с
Включите JavaScript, чтобы видеть графики
MaxxMEMI Multi
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
MaxxMIPSI
Average CPU Integer, Mips
Включите JavaScript, чтобы видеть графики
Average CPU String, Mips
Включите JavaScript, чтобы видеть графики
