Обзор и тестирование материнской платы MSI Z87 MPower MAX (страница 2)
реклама

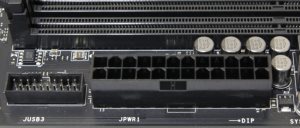

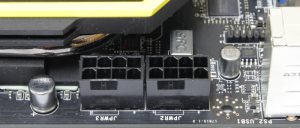

Питание подается через три коннектора: основной 24-х и два дополнительных 8-ми контактных.
Не будем рассуждать на тему совместимости с блоками 20+4, скажу лишь, что плата успешно работает по формуле 24+8. Зачем нужны два дополнительных разъема? На мой взгляд, это необходимо преимущественно для экстремального разгона. Я несколько раз наблюдал за тем, как еще на s775 выгорали 4-х контактные коннекторы при разгоне Smithfield и Presler.

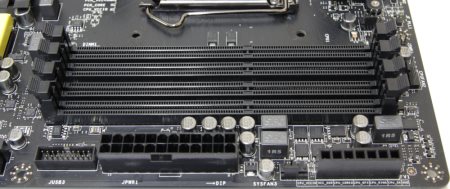

Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота. Все они черного цвета, поэтому сходу парность установки модулей не определить. Хотя неподалеку есть подпись с указанием каналов. И все-таки неплохо было бы вторую пару выделить желтым цветом.
реклама
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 /1800 (разгон) / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2800 (разгон) и даже 3000 (разгон) МГц со штатным напряжением 1.5 В, которое можно увеличивать. Согласно спецификации максимальный объем памяти может составлять 64 Гбайта. Это достигается установкой четырех модулей по 16 Гбайт каждый, а таких пока не очень много.
Питание процессора и вспомогательных интерфейсов выполнено по двадцатифазной схеме.

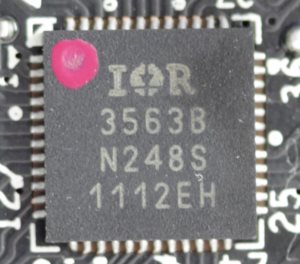

Для воздушного охлаждения такие огромные цифры лишены всякого смысла, а вот когда на процессор подается уже около 2 В, то такая подстраховка не помешает. Какой же ШИМ-контроллер может обеспечить двадцать фаз? Рядом вижу только International Rectifier IR3563B, который выдает от силы восемь.

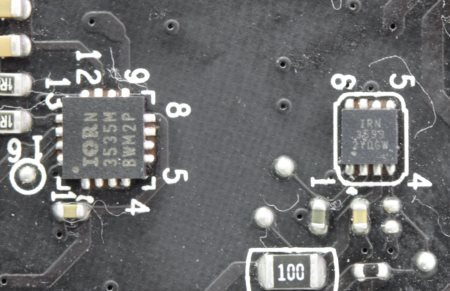

На этой стороне правды не найти, она с обратной стороны. Там можно разглядеть, хорошо приблизив, несколько драйверов International Rectifier IR3535 и удвоителей/учетверителей фаз IR3599/A.
По традиции с лицевой стороны находятся супер ферритовые катушки индуктивности и твердотельные танталовые конденсаторы. Компания MSI отошла от новомодных DrMOS и FET транзисторов, применив самые заурядные типа Low Rds(on). Все силовые элементы вместе носят гордое имя Military Class 4. Получается так, что меняем транзистор DrMOS на два обычных Low Rds(on) с драйвером и переходим в следующий класс. Не удивлюсь, если потом перейдут на FET, создав пятый.
реклама

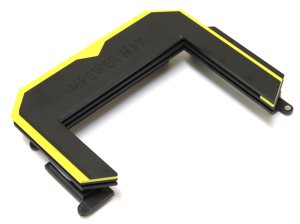

Тепло от транзисторов отводит неопознанный охлаждающий объект (НОхлО). Назвать это радиатором не поворачивается язык.

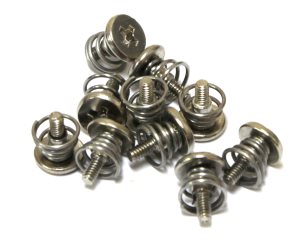

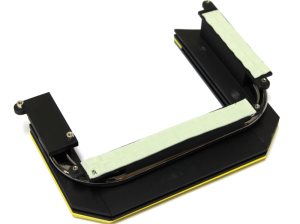

Система отвода тепла получилась очень увесистая и, похоже, превосходит по весу саму плату, во всяком случае, без нее она сразу становится легкой. Конструкция не монолитная и состоит из нескольких алюминиевых частей и тепловой трубки, склеенных между собой. Здесь я вижу один очень важный плюс и один жирный минус. Вся эта конструкция крепится при помощи шести подпружиненных винтов с обратной стороны и создает дополнительную защиту от прогиба печатной платы в околосокетном пространстве.
При этом она настолько большая и громоздкая, что есть риск несовместимости с определенными кулерами, хотя мой Noctua NH-D14 встал без каких-либо проблем. Похоже, что производитель намекает на использование СВО, ведь для крепления водоблока много места не надо.
Еще один большой и плоский радиатор размещается на чипсете Intel Z87.

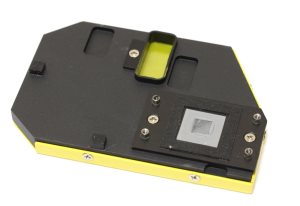

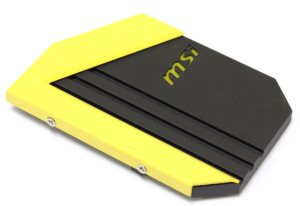

Он изготовлен из алюминиевого сплава и состоит из нескольких элементов. Маленькое основание крепится к телу радиатора двумя небольшими винтами и клеем, а сверху он накрыт тонкой желтой крышкой, которая прикручена по краям. В качестве термоинтерфейса используется серое твердое вещество. В основании видна черная рамка из мягкого пористого материала, которая предназначена для защиты от перекосов. В теле радиатора проделана полость и прорезан логотип компании. С обратной стороны в это место вставлен кусочек желтого пластика. Все это необходимо для того, чтобы расположенные на плате светодиоды подсвечивали логотип MSI.
Под радиатором легко обнаружить набор логики Intel Z87.
Основным его отличием от предшественника является полный переход на SATA 6 Гбит/с. Поэтому неподалеку находятся восемь портов этого стандарта.
Откуда же взялись еще два? Оказывается, они реализованы отдельным контроллером SATA 6 Гбит/с – Asmedia ASM1061, который распаян рядом.
реклама
Сверху на разъемы наклеена красная наклейка, которая гласит о том, что пятый порт совмещается с интерфейсом mSATA, распаянным на плате.

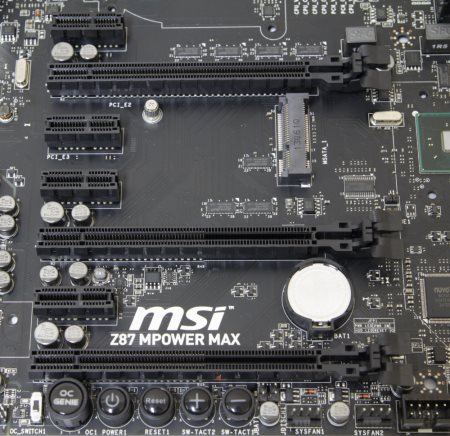

На материнской плате можно обнаружить три слота PCI-e x16 и четыре PCI-e x1.
Расположены они таким образом, что можно установить два видеоадаптера с трехслотовой системой охлаждения, а сверху дискретный звуковой адаптер. Точно такая же схема была на плате MSI Z87-GD65 Gaming. Этот факт поначалу вызывает возмущение, а затем недоумение, и все из-за какой-то приставки «MAX». Думаешь получить настоящие четыре слота PCI-e x16 третьего поколения с формулой x8+x8+x8+x8, чтобы действительно ставить рекорды вместе с четверкой каких-нибудь там «Титанов». А вместо этого производитель спокойно объясняет: «Хочешь экстрима – бери Z87 XPower».
Здесь можно поставить три видеокарты, но не следует забывать о том, что итоговая формула составляет PCI-e 3.0 x8+x4+x4. Поддерживаются такие мультиграфические технологии как SLI, CrossFire и Lucid Virtu MVP 2.0.

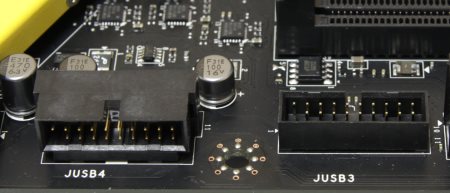

Немного выше портов SATA находятся две колодки USB 3.0. Они поддерживают до четырех устройств этого стандарта.

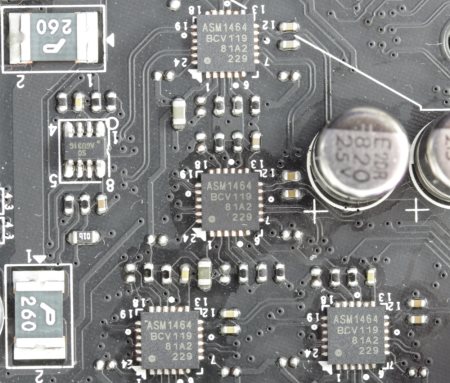

Рядом распаяно четыре драйвера Asmedia ASM1464 для усиления сигнала.

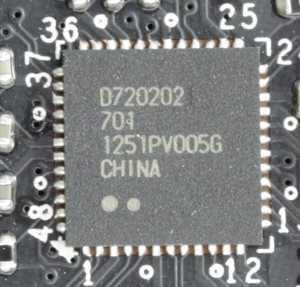

Еще шесть портов USB 3.0 находятся на задней панели. Разумеется, все они не могут быть представлены чипсетом потому, что он поддерживает всего шесть, а четыре уже ушли на две колодки, поэтому пришлось задействовать дополнительные контроллеры. Это один двухпортовый Renesas D720202.

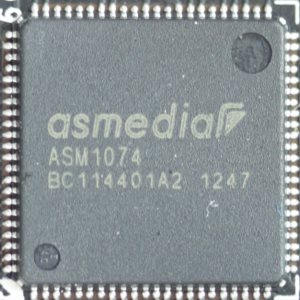

И еще один четырехпортовый Asmedia ASM1074.
