Разгон
Процесс разгона графических ускорителей семитысячной серии Radeon очень прост, но в то же время требует некоторых знаний. Во-первых, у них нет никаких вспомогательных алгоритмов, увеличивающих частоту в зависимости от нагрузки. Исключение – недавно выпущенные версии «GHz Edition». Во-вторых, потолок разгона напрямую зависит от максимального уровня энергопотребления, который в свою очередь зависит от напряжения vGPU. То есть, чем выше напряжение, тем выше тепловой пакет видеокарты. В-третьих, диапазон изменения напряжения получил гораздо больший запас, нежели видеокарты NVIDIA, что является существенным плюсом.
Стоит сказать несколько слов о разгоне через панель CCC. В ней вы наверняка найдете процентную полосу, которая отвечает за разгон. Но нет никакого смысла скрывать от вас реальный смысл этой настройки. А отвечает она за простой вольтмод GPU. Речь здесь не идет о +20% к напряжению относительно номинального значения. В пересчете на нормальный вид, а также в зависимости от серии видеокарты, максимальное напряжение вырастает на 0.05-0.07 В. Обратная сторона медали состоит в том, что после достижения максимальной частоты в панели ССС (та частота, что заложена в BIOS как максимально допустимая) перестает действовать настройка предела энергопотребления.
Так как же разблокировать максимальную частоту, не тем ли методом, что отключается система Power Tune? Да, после этого вы можете продолжать разгон видеокарты, но о добавленном напряжении (до 20% через предел энергопотребления) забудьте. У вас установится номинальное значение vGPU. Ситуация сложная и решается сменой BIOS (такие версии получают экстремальные оверклокеры для видеокарт на соревнованиях), аппаратным вольтмодом, программным повышением напряжения с помощью сторонних утилит.
В отличие от графических ускорителей NVIDIA, Radeon не обладает фиксированным TDP. Теплопакет каждой карты индивидуален, а максимальное его значение превращается в относительную величину. Для примера, разберем разгон нескольких видеокарт NVIDIA с разным потенциалом. Карта «А» штатно работает на частоте 900 МГц, и напряжении 1 В, Power Limit установлен на отметке 125%. Карта «Б» работает на частоте 1000 МГц и напряжении 1.1 В, Power Limit установлен на отметке 110%. Но после разгона и измерения энергопотребления можно получить приблизительно одно и то же значение. Что же все эти вычисления говорят? А всего лишь то, что NVIDIA в добровольно-принудительном порядке ограничивает разгон GPU путем внедрения некой максимальной величины TDP для всех карт единовременно! Начальные частоты и напряжения могут быть разными, но практический предел у всех одинаков.
И в этом существенное отличие видеокарт Radeon. Начальная точка движения у каждого экземпляра индивидуальная. В зависимости от качества кремниевого кристалла напряжение находится в определенном диапазоне, причем его максимальное значение ограничено программно. Формально, любой используемый ШИМ-контроллер VRM позволяет задать значения до 1.6 В. Только не забывайте о системе защиты, которая срабатывает гораздо раньше, хотя легко устраняется руками и паяльником.
реклама
Сброс частот у Radeon происходит в полной аналогии с продуктами NVIDIA. При достижении максимальных уровня энергопотребления и температуры частота начинает падать. Отмечу, что в процессе разгона я применяю жесткие методы определения стабильности, в частности программу Furmark. Так, частота считается стабильной, если при проверке она не падала на протяжении как минимум 10 минут после достижения наибольшей температуры. И последнее, сдвигая ползунок в панели ССС и в программах разгона, итоговое число не суммируется. А в игровых сценах финальная частота GPU с легкостью может быть на 50 МГц и даже на 100 МГц выше той, что была определена тестированием в Furmark.
К счастью, видеокарты HD 7850 обрели программу, с помощью которой появилась возможность управления напряжением. Вы думаете, это HIS iTurbo? Увы, текущая версия основана на старом образе, а вот существующий аналог Sapphire TRIXX способен увеличить напряжение не только на второй ревизии печатной платы, но и на первой.
Потенциал графического ядра в зависимости от подаваемого на него напряжения.
Разгон большинства видеокарт Radeon HD 7850 напрямую зависит от удачи, системы охлаждения и стартового напряжения (чем оно выше, тем больше потенциал). У модели Gigabyte изначально повышенные частоты, но это не мешает ей удачно разогнаться до частоты 1275 МГц, что на 50-75 МГц больше, чем стандартный разгон для HD 7850. Заслуга в основном лежит на плечах хорошего охлаждения и высокого начального напряжения.
- AMD Radeon HD 7850 v1 – 1.153-1.328 В, 860-1250 МГц.
- AMD Radeon HD 7850 v2 – 1.239-1.242 В, 860-1200 МГц.
- Sapphire HD 7850 OC – 1.206-1.223 В, 920-1225 МГц.
- HIS 7850 IceQ X Turbo X – 1.082-1.230 В, 1000-1275 МГц.
- Gigabyte GV-R785OC-1GD – 1.177-1.192 В, 900-1275 МГц.
Максимальный разгон у всех карт дополнительно ограничен TDP, после достижения которого становится неважно, пользуетесь ли вы повышенным напряжением или охлаждаете GPU до 50°C, процесс будет прекращен. V1 версия – это скорее приятное исключение, для нее TDP равен видеокарте HD 7870, но высокая температура GPU не позволила нарастить частоту. В случае с Gigabyte мне не удалось полностью использовать весь ее потенциал ввиду строгого ограничения максимального напряжения. Вместо выставленного значения 1.225 В, под нагрузкой получилось лишь 1.192 В.

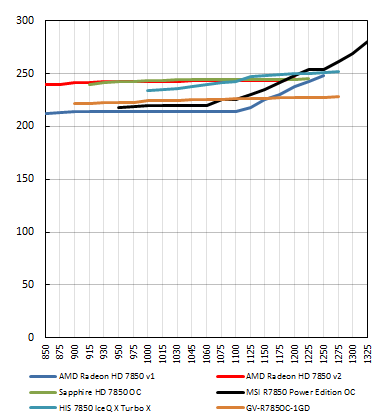

Энергопотребление в зависимости от разгона.
реклама
Несложно заметить, что максимальное энергопотребление Radeon HD 7850 доходит до ~220-250 Вт (для тестовой системы в целом, сама система в тесте потребляет 90-100 Вт). Это практически потолок TDP карт. И этим числом ограничен разгон с учетом должного охлаждения. Для больших частот придется делать аппаратный вольтмод и снимать защиту по силе тока.
Сам по себе разгон Radeon достаточно необычен. Энергопотребление мало зависит от частоты GPU, равно как и его нагрев. Видеокарта как будто заранее резервирует некий объем и во время разгона полностью его использует. Как только кончается запас, приходится оперировать ползунком вольтмода, но и здесь не всегда ждет успех. Некоторые карты работают на пределе своих возможностей, и изменение напряжения лишь усугубляет ситуацию. Единственной «разблокированной» картой в тесте стала MSI R7850 Power Edition. BIOS этой видеокарты снимает часть защит и позволяет расширить TDP.

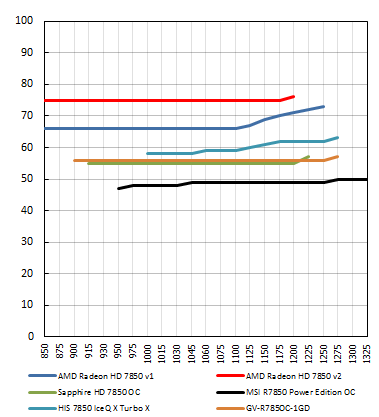

Температура графического ядра в зависимости от разгона.
Температура графического ядра напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение Vgpu. Поскольку напряжение на видеокартах сильно не изменялось, то и максимальный нагрев был стабильно постоянным. А высокие постоянные обороты позволяют видеокарте Gigabyte выйти в лидеры.

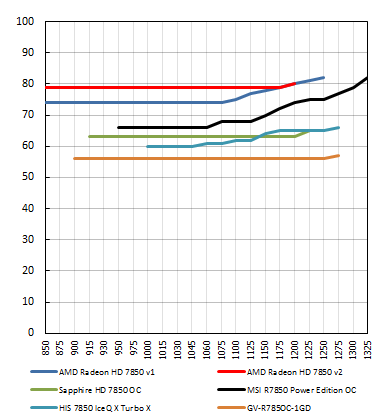

Температура VRM в зависимости от частоты GPU.
Важная часть любой видеокарты - силовая часть. Если не следить за ее температурой, то срок службы продукта сильно сокращается. Максимальные температуры зависят от многих факторов, таких как: эффективность и скорость вентиляторов, расчетная максимальная температура мосфетов. Лидером по праву можно считать охлаждение Sapphire, MSI и Gigabyte, не позволяющее нагреваться VRM выше 55°C.
Результаты разгона
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
реклама
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gigabyte GV-R785OC-1GD
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Подведение итогов
По комплектации.
Недочеты:
- Нет.
Приятные мелочи:
- Нет.
По дизайну печатной платы.
Недочеты:
- Плохая совместимость с распространенными программами разгона в плане управления напряжением.
Приятные мелочи:
- Компактные размеры;
- Двойные фазы питания, памяти и PLL;
- Замененные на более качественные катушки и конденсаторы.
По системе охлаждения.
Недочеты:
- Установлены вентиляторы без тахометра;
- Нагретый воздух лишь частично выходит за пределы системного блока;
- Странная настройка работы вентиляторов делает видеокарту шумной в простое;
Приятные мелочи:
- Эффективность охлаждения графического ядра находится на высоком уровне;
- Полноценный контакт тепловых трубок с основанием и ребрами;
- Использована технология прямого контакта;
- Сравнительно бесшумная работа в 3D;
- Диаметр вентиляторов более 85 мм;
- Качественная сборка радиатора;
- Высокая эффективность системы охлаждения позволяет серьезно улучшить алгоритм оборотов и существенно снизить уровень шума в простое и нагрузке.
По разгону.
Недочеты:
- Низкий запас по напряжению, всего 1.225 В.
Приятные мелочи:
- Высокий потенциал разгона, до частот выше 1200 МГц;
- Собственная программа Gigabyte для разгона.
В целом.
Недочеты:
- Ошибки в настройке диапазона работы вентиляторов лишили видеокарту высокого места среди аналогов.
Приятные мелочи:
- Потенциально быстрая карта с хорошим запасом по частоте GPU;
- Штатный заводской разгон 900/4800 МГц;
- Малошумная система охлаждения в 3D.
Заключение
У Gigabyte получился интересный продукт, стоимость которого не слишком кусается, а потенциал разгона и настройки вентиляторов очень широк. На месте производителя я бы привел к нормальному виду используемый алгоритм управления вентиляторами и получил бы идеальный графический ускоритель. А отсутствие тахометра к значительным недостаткам причислить сложно. Важно то, что видеокарту легко очистить от пыли, не снимая радиатор целиком. Но даже если бы он не снимался, сложно представить, в каких условиях надо содержать карту, чтобы забить пылью широко расставленные ребра.
Собственная программа разгона Gigabyte требует небольшой доработки, ей пока не хватает мелочей и продуманности интерфейса. С другой стороны, к ее достоинствам можно отнести легкость использования, она не столь массивна и сложна, как некоторые аналоги. Ну а тем, кто собирается играть в высоком разрешении, я рекомендую посмотреть в сторону двухгигабайтной версии.
В целом, путем нехитрых манипуляций с настройкой вентиляторов вы получаете очень приличную видеокарту за скромные деньги. Жаль только, что инженеры компании сразу не привели в порядок весь заложенный потенциал.
Выражаем благодарность за помощь в подготовке материала:
- Компаниям AMD, Gigabyte, HIS, MSI, Sapphire за предоставленные на тестирование видеокарты Radeon HD 7850.
- А также лично donnerjack.
