Возможности BIOS Setup
UEFI меню материнских плат Gigabyte унифицировано, и отличия между разными моделями плат невелики. Организация всего меню и подразделов подробно рассматривалась в обзоре Z77X-UD5H, отличия меню GA-Z77X-UP5 TH минимальны, так что тратить время на очередное рассмотрение старого знакомого UEFI смысла нет.

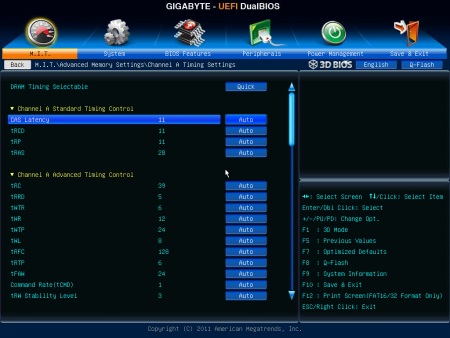

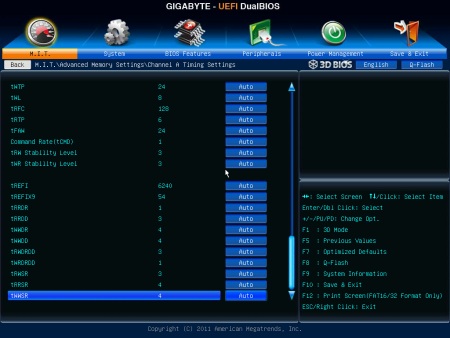

Разницу в настройках разгона можно обнаружить разве что в меню Advanced Memory Settings/Timing settings:
реклама
Список доступных для изменения таймингов памяти, в порядке их расположения в меню BIOS:
|
значение |
значение |
|
||
CAS Latency Time |
|
|
tRCD |
|
|
tRP |
|
|
tRAS |
|
|
|
||
tRC |
|
|
tRRD |
|
|
tWTR |
|
|
tWR |
|
|
tWTP |
|
|
tWL |
|
|
tRFC |
|
|
tRTP |
|
|
tFAW |
|
|
Command Rate (CMD) |
|
|
tRW Stability Level |
|
|
tREFI |
|
|
tREFIX9 |
|
|
tRRDR |
|
|
tRRDD |
|
|
tWWDR |
|
|
tWWDD |
|
|
tRWDRDD |
|
|
tWRDRDD |
|
|
tRWSR |
|
|
tRRSR |
|
|
tWWSR |
|
|
Список шире, чем на UD5H с прошивкой F4, и полностью совпадает с тем, что наблюдался на UD3H с прошивкой F11. Вероятнее всего, на актуальных в данный момент прошивках перечень изменяемых таймингов и диапазон доступных значений на UD5H принял аналогичный вид.
Основной минус UEFI меню материнской платы – его излишняя структурированность и необходимость частой навигации между подразделами.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями системной платы в плане управления скоростью вращения крыльчаток вентиляторов.

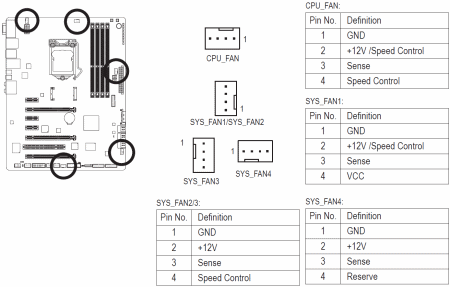

Расположение разъемов для подключения вентиляторов на Gigabyte GA-Z77X-UP5 TH:
реклама
В сумме у нее четыре разъема, при этом все они 4-pin.

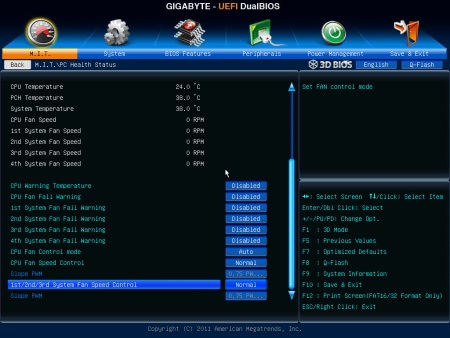

Настройки по управлению оборотами содержатся в разделе UEFI M.I.T./PC Health Status:
Доступно четыре режима работы: Normal, Silent, Manual и Disabled. При работе профилей Normal и Silent материнская плата регулирует обороты вентиляторов по своему усмотрению, режим Disabled полностью отключает регулировку скорости, фиксируя ее на максимальном уровне. В режиме Manual открываются дополнительные настройки, где можно выбрать один из восьми профилей работы.
Проверка возможностей регулировки скорости вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
|
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU_FAN |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
Странно, что в разъемах CHA_FAN2 и CHA_FAN3 скорость вращения вентиляторов не регулировалась, хотя если верить UEFI меню, то для всех трех CHA-разъемов используется групповое регулирование. Итого, из четырех разъемов регулируемыми оказались только два, и лишь один смог управлять скоростью 3-pin вентилятора. Для материнской платы стоимостью более девяти тысяч рублей такое поведение довольно странно.
Тестовый стенд
Тестирование Gigabyte GA-Z77X-UP5 TH проводилось на следующей конфигурации:
- Процессор: Intel Core i7-2600K 3.4 ГГц (100х34);
- Система охлаждения: Zalman CNPS10X Performa (120*120*25, ~2000 об/мин);
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память:
- Corsair CMX4GX3M2A1600C7, 2*2 Гбайта DDR3-1600 (7-8-7-20, 1.65 В);
- G.Skill TridentX F3-2400C10D-8GTX, 2*4 Гбайта DDR3-2400 (10-12-12-31, 1.65 В);
- Видеокарта: NVIDIA GeForce GTX 580 1536 Мбайт 772/1544/1002 МГц;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Вт;
- Корпус: открытый стенд.
Проверка разгона
Установка напряжений
Для успешного разгона не мешает узнать, на сколько установленные в настройках значения расходятся с реальными. Все замеры производились при помощи мультиметра Mastech MY64. Частота процессора на момент замера – 4 ГГц.
Работа Load-Line Calibration для CPU VCore:
|
|
программный мониторинг, В |
программный мониторинг, В |
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load-Line Calibration Auto |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Normal |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Standard |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Low |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Medium |
|
|
|
|
|
CPU Vcore, Load-Line Calibration High |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Turbo |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Extreme |
|
|
|
|
|
Не совсем понятно, для чего в BIOS присутствуют настройки Auto, Normal и Standard, ибо на всех протестированных платах Gigabyte эти настройки идентичны. Наиболее оптимальным выглядит использование режима Turbo, при котором достигается минимальная разница между напряжениями питания в простое и под нагрузкой.
реклама
Что касается показаний программного мониторинга, то они с результатами замеров расходятся, но не слишком сильно. Отдельно отмечу, что уже традиционно для системных плат Gigabyte, CPU-Z вместо напряжения питания процессора показывает напряжение питания CPU VTT, значения CPU VCore следует смотреть в другом программном обеспечении, к примеру, в Easy Tune 6.
Работа Load-Line Calibration для напряжения питания встроенного графического ядра:
|
|
замер мультиметром, В |
в Cinebench R11.5, замер мультиметром, В |
в OCCT 3.1 GPU, замер мультиметром, В |
в OCCT 3.1 GPU+CPU, замер мультиметром, В |
iGPU, Load-Line Calibration Auto |
|
|
|
|
|
iGPU, Load-Line Calibration Normal |
|
|
|
|
|
iGPU, Load-Line Calibration Standard |
|
|
|
|
|
iGPU, Load-Line Calibration Low |
|
|
|
|
|
iGPU, Load-Line Calibration Medium |
|
|
|
|
|
iGPU, Load-Line Calibration High |
|
|
|
|
|
iGPU, Load-Line Calibration Turbo |
|
|
|
|
|
iGPU, Load-Line Calibration Extreme |
|
|
|
|
|
Как и в случае с CPU VCore, режимы Auto, Normal и Standard показывают одинаковое поведение. Наиболее оптимальными режимами работы являются Turbo и Extreme.
Настройки CPU VTT Load-Line Calibration:
|
|
замер мультиметром, В |
замер мультиметром, В |
CPU VTT, Load-Line Calibration Auto |
|
|
|
CPU VTT, Load-Line Calibration Normal |
|
|
|
CPU VTT, Load-Line Calibration Standard |
|
|
|
CPU VTT, Load-Line Calibration Low |
|
|
|
CPU VTT, Load-Line Calibration Medium |
|
|
|
CPU VTT, Load-Line Calibration High |
|
|
|
CPU VTT, Load-Line Calibration Turbo |
|
|
|
CPU VTT, Load-Line Calibration Extreme |
|
|
|
Судя по разбросу значений для различных режимов работы, настройки CPU VTT Load-Line Calibration, как и ранее на UD5H, можно назвать фикцией.
Настройки DRAM Load-Line Calibration:
|
|
замер мультиметром, В |
замер мультиметром, В |
DRAM, Load-Line Calibration Auto |
|
|
|
DRAM, Load-Line Calibration Normal |
|
|
|
DRAM, Load-Line Calibration Standard |
|
|
|
DRAM, Load-Line Calibration Low |
|
|
|
DRAM, Load-Line Calibration Medium |
|
|
|
DRAM, Load-Line Calibration High |
|
|
|
DRAM, Load-Line Calibration Turbo |
|
|
|
DRAM, Load-Line Calibration Extreme |
|
|
|
Так же, как и в случае с CPU VTT, на напряжение питания памяти настройки Load-Line Calibration влияния не оказывают. Вдобавок в ходе замеров выяснилась неприятная особенность – материнская плата отказалась менять напряжение питания памяти. Какое бы значение не стояло в UEFI, плата стабильно стартовала с напряжением чуть выше 1.5 В. Обнуление CMOS и проверка нескольких прошивок проблему не решили. Либо плата попалась бракованной, либо была повреждена еще до попадания ко мне в руки, иначе такое поведение объяснить трудно.
