Обзор и тестирование материнской платы Gigabyte GA-Z77X-UP5 TH (страница 2)
реклама
Интерфейс PCI силами системной логики не поддерживается, в роли моста PCI-Express – PCI традиционно для многих материнских плат Gigabyte используется контроллер ITE IT8892E:
К сожалению, в отличие от схожих решений на базе контроллеров ASMedia, у продукции ITE есть проблемы совместимости со старыми PCI платами.

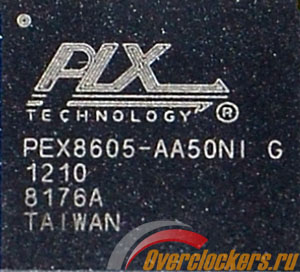

И поскольку поддержка интерфейса Intel Thunderbolt «отбирает» у набора системной логики сразу четыре PCI-E линии (из восьми доступных), производители материнских плат вынуждены идти на различного рода компромиссы. В случае с GA-Z77X-UP5 TH нехватка линий PCI-Express компенсируется применением PLX-моста PEX8605:
Данный контроллер обеспечивает работу трех портов PCI-E 2.0 X1 при использовании лишь одной PCI-Express линии от набора системной логики. В случае установки нескольких требующих высокой пропускной способности PCI-E X1 плат могут возникнуть проблемы, но все равно придется чем-то жертвовать для поддержки Thunderbolt.
реклама

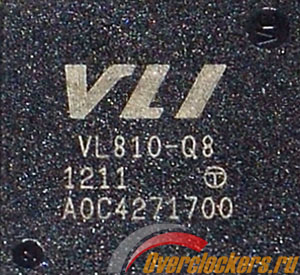

Жертвой нехватки линий PCI-Express стала конфигурация портов USB 3.0: применяется та же конфигурация, что и ранее на GA-Z77X-UD5H. USB 3.0 реализуется силами PCH, и вместо PCI-E контроллеров на материнской плате установлены два USB 3.0 концентратора VIA VL810. Каждый из них отвечает за работу четырех портов при одном изначальном. Как итог, восемь портов (на базе двух от Z77) подключены через VL810 и еще два USB 3.0 порта подключены напрямую, без концентраторов.
Напрямую подключена колодка с двумя портами, находящаяся рядом со слотами оперативной памяти, все остальные USB 3.0 порты подключены через концентраторы.

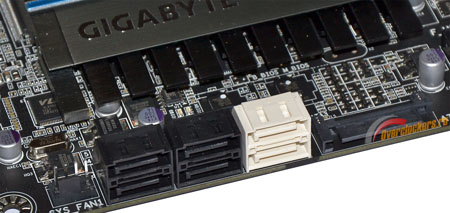

Порты SATA на материнской плате расположены в трех местах. Основной набор, состоящий из двух SATA 6 Гбит/с и четырех SATA 3 Гбит/с, размещен у правого края платы, недалеко от правого нижнего угла:
Все шесть портов берут свое начало от набора системной логики Intel Z77. Справа от них можно увидеть SATA-разъем дополнительного питания, однако к накопителям он никакого отношения не имеет, служа для «подпитки» PCI-E слотов в случае использования в системе двух и более графических адаптеров.

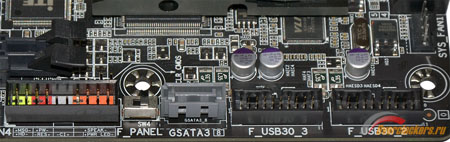

Еще один порт SATA 6 Гбит/с (идущий от контроллера Marvell 88SE9172) расположен у нижнего края материнской платы:
реклама
Справа от порта находятся две колодки для подключения USB 3.0 портов, слева – колодка для подключения корпуса, а также переключатель микросхем BIOS.

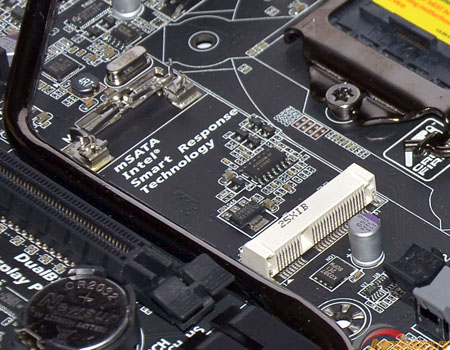

Последний SATA порт на плате реализован в виде mSATA разъема:
Отмечу, что mSATA разделяется с портом SATA2_5, их одновременная работа невозможна.

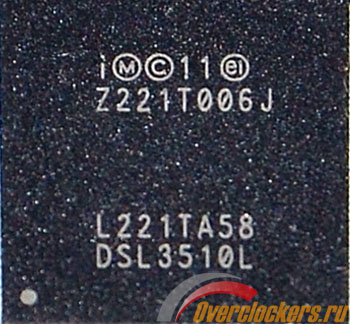

Реализация Thunderbolt на фоне многих схожих решений никак не выделяется, применен контроллер Intel DSL3510L:
Его силами обеспечивается работа двух портов Thunderbolt. Для реализации возможности работы устройств с поддержкой DisplayPort в портах Thunderbolt используется две микросхемы NXP L04DP211:
Между портами Thunderbolt MDP2 и DVI-D присутствует свитч Pericom PI3HDMI4:
Допускается вывод изображения либо на DVI-D, либо на Thunderbolt. Также одновременно с одним из этих портов допускается вывод изображения на HDMI и D-Sub. В сумме, одновременно к плате можно подключить до трех мониторов.

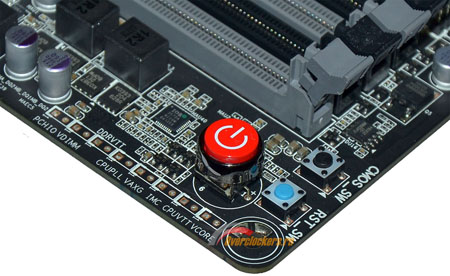

В верхнем правом углу платы нашлось место для различных оверклокерских «вкусностей»:
реклама

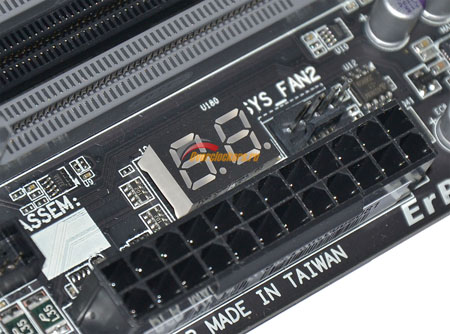

Здесь собраны кнопки включения/перезагрузки системы и Clear CMOS, никуда не делись и точки замера основных напряжений. Немного поодаль, и, на мой взгляд, не слишком удачно расположен индикатор POST-кодов:
Все же при установленной оперативной памяти и подключенной ATX колодке индикатор POST-кодов можно разглядеть не всегда. У GA-Z77X-UD5H его расположение было более удобным.
К оверклокерским бонусам платы можно отнести наличие двух микросхем BIOS:
В отличие от нижестоящей в линейке GA-Z77X-UP4 TH, здесь реализация Dual BIOS полноценная, с переключателем между микросхемами.
Встроенный звук реализован силами контроллера Realtek ALC898:
В качестве сетевого контроллера используется Intel WG82579V:

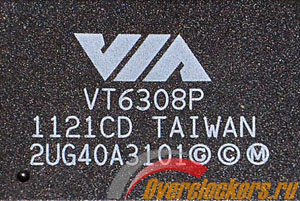

Поддержка IEEE 1394a реализована силами VIA VT6308P:

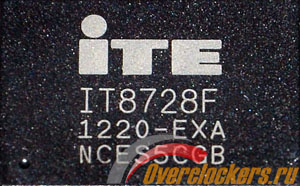

В качестве Multi-IO применяется микросхема ITE IT8728F:

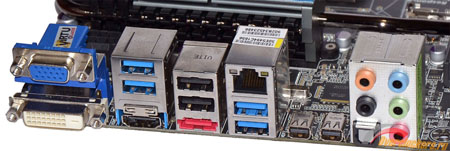

На задней панели Gigabyte GA-Z77X-UP5 TH расположены:
- Один D-Sub;
- Один DVI-D;
- Один HDMI;
- Два USB 2.0;
- Четыре USB 3.0;
- Один eSATA 6 Гбит/с;
- Один LAN;
- Два Thunderbolt;
- Оптический выход S/PDIF;
- Пять аудио входов/выходов 3.5-мм mini-jack.
Конфигурация I/O панели выделяется разве что наличием пары портов Thunderbolt, в остальном, ничего интересного. Можно отметить нехватку портов USB, тем более что все четыре USB 3.0 порта подключены через USB-концентратор.
