Дизайн и особенности платы

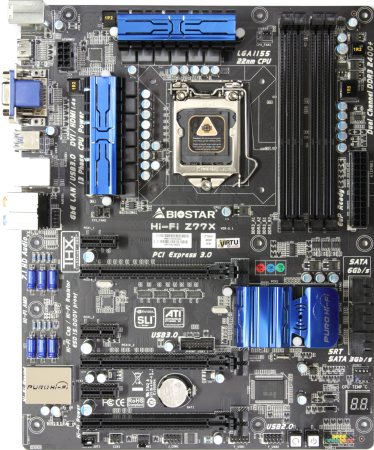

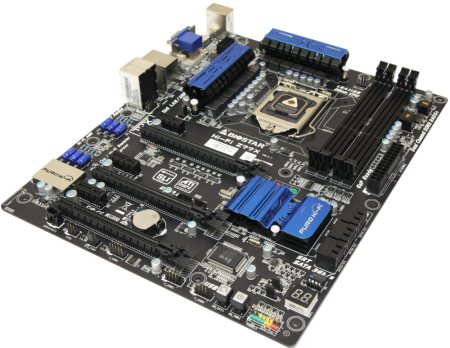

Не знаю кому как, но лично мне внешний вид платы понравился. Неброско, просто и гармонично.
Печатная плата матового черного цвета. Она содержит четыре слоя металлизации, что косвенно намекает на некоторую бюджетность решения. Такого же цвета все разъемы, что, с моей точки зрения, является недостатком. Раз уж в элементах оформления присутствуют синие тона, то можно было часть из них выделить этим цветом.

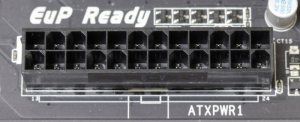

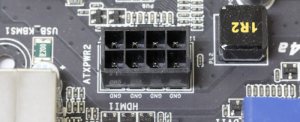

Питание на плату подается через два коннектора: основной 24-х и дополнительный 8-ми контактный.
реклама
Допускается использование блока питания с формулой 24+4, что существенно расширяет список совместимых моделей.

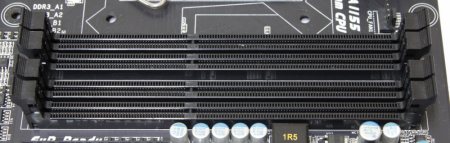

Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота. Все они черного цвета, поэтому с ходу парность установки модулей не определить. Рядом приводятся строчки с указанием каналов, но здесь было бы лучше все-таки выделение другим цветом.
Производителем заявлена поддержка режимов работы DDR3 1066/ 1333/ 1600/ 1800(разгон)/ 1866 (разгон)/ 2000 (разгон)/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2800 (разгон) МГц со штатным напряжением 1.5 В. Максимально допустимый объем составляет 32 Гбайта.
С первого взгляда может показаться, что формула питания процессора - 12+1 фаза.

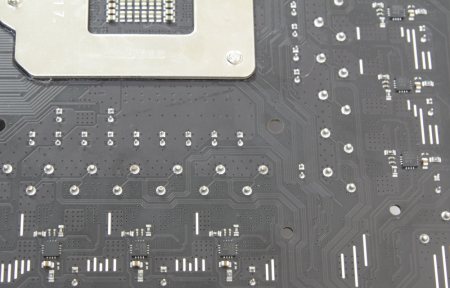

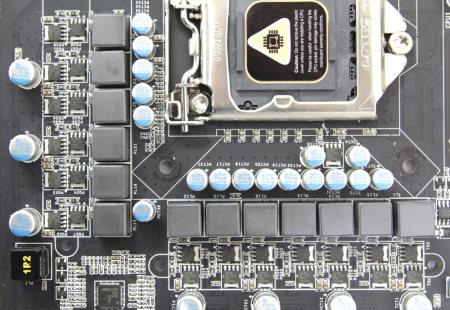

Однако с обратной стороны можно заметить шесть микросхем-удвоителей.
реклама

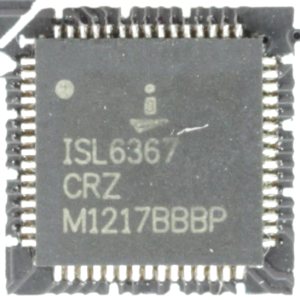

В них также интегрированы драйверы. Это микросхемы производства компании Intersil с маркировкой 6611A. В качестве основного ШИМ-контроллера здесь используется Intersil ISL6367, который как раз поддерживает 6+1 фазу.

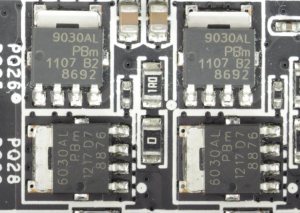

Транзисторы представлены «чипами» 9030AL и 6030AL , по одному на каждую фазу.

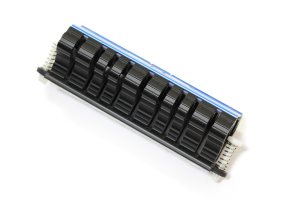

Применены твердотельные конденсаторы и катушки индуктивности в ферритовых корпусах. За отвод тепла от транзисторов отвечают два радиатора. Первый находится в верхней части.
Второй сбоку.

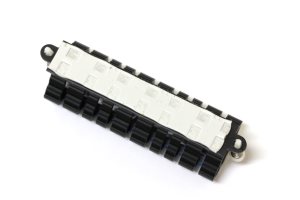

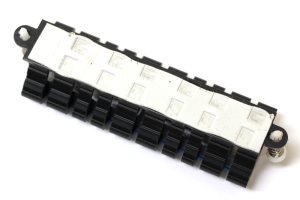

Они почти одинаковые. Оба изготовлены из алюминиевого сплава, выкрашены в черный цвет и укомплектованы сверху декоративной синей пластинкой. Схож и механизм крепления - это пластиковые клипсы на пружинках, и термоинтерфейс - серая терморезинка. В обоих случаях о хорошем прижиме говорить не приходится, поскольку от прикосновения они качаются в разные стороны. Еще один радиатор размещен на наборе логики.

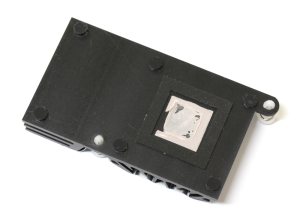

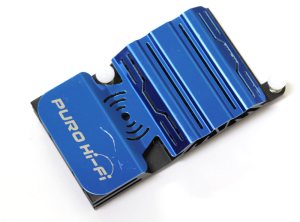

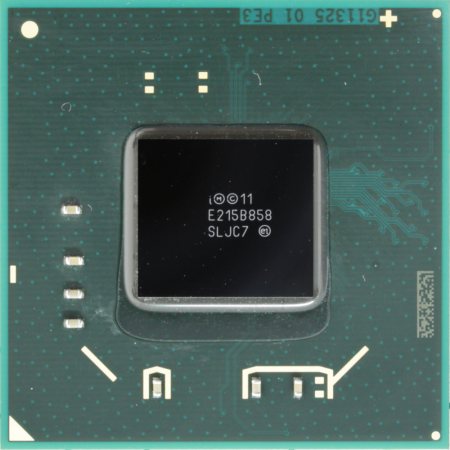

Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Сверху на нем находится декоративная пластинка с надписью PURO Hi-Fi. Слой краски очень тонкий, поэтому чувствителен к механическим воздействиям. На поверхности основания размещено шесть ограничителей и защитная рамка из мягкого пористого материала, а в качестве термоинтерфейса применена розовая «терможвачка». Лучше ее не менять потому, что здесь используются все те же пластиковые клипсы на пружинках. Под радиатором скрывается старый знакомый Intel Z77.
Согласно его спецификациям он поддерживает два порта SATA 6 Гбит/с и четыре SATA II.
реклама

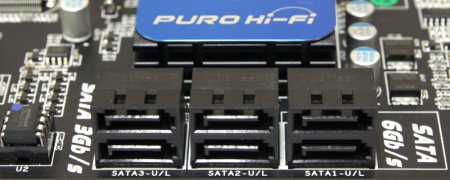

Именно такое количество этих интерфейсов размещено на плате. Нет никаких дополнительных контроллеров, как нет и поддержки eSATA. А есть лишь возможность использования RAID разных уровней и фирменных технологий компании Intel, таких как RST и SRT.

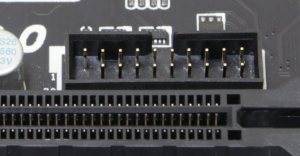

Такая же картина наблюдается с портами USB 3.0. Производитель честно задействовал все линии этого интерфейса, разместив их двумя разъемами на задней панели и одной колодкой для поддержки двух устройств рядом с одним из слотов PCI-e x16.

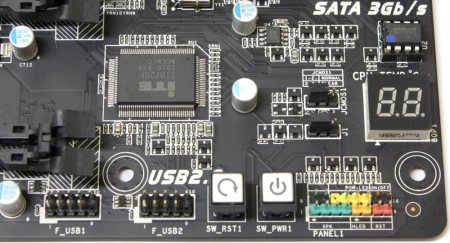

Портов стандарта USB 2.0 восемь штук. Четыре на задней панели и четыре в качестве двух колодок внизу платы.
реклама
