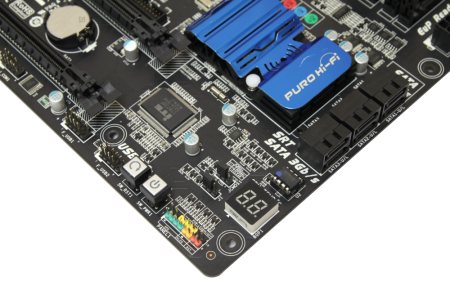

Неподалеку в правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.

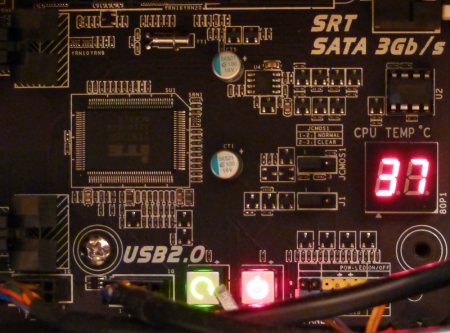

Там же расположен индикатор POST-кодов загрузки и инициализации. После прохождения всех проверок он отображает значение температуры процессора. Рядом - микросхема BIOS и джампер ClrCMOS. Ближе к нижнему краю разместились две кнопки Power и Reset. Они подсвечиваются соответственно красным и зеленым светодиодами.

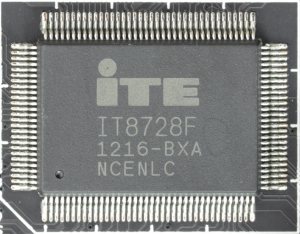

Чуть выше колодок USB можно найти микросхему контроллера ввода/вывода и системного мониторинга ITE IT8728F.
реклама

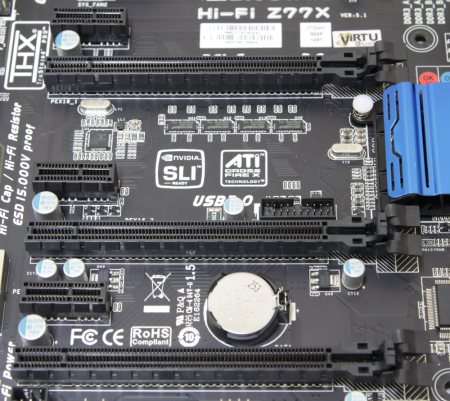

На материнской плате распаяно три слота PCI-e x16 и три PCI-e x1.
Поддерживаются мультиграфические технологии SLI, CrossFireX, Lucid Virty MVP. В случае установки трех видеоадаптеров разъемы PCI-e работают по формуле x8+x8+x4.
В левом нижнем углу находится звуковой кодек.

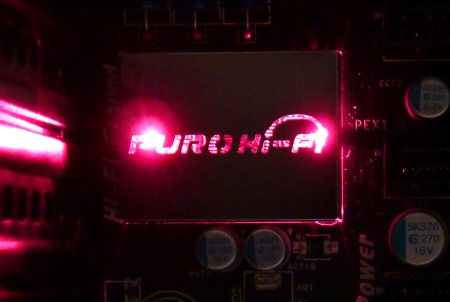

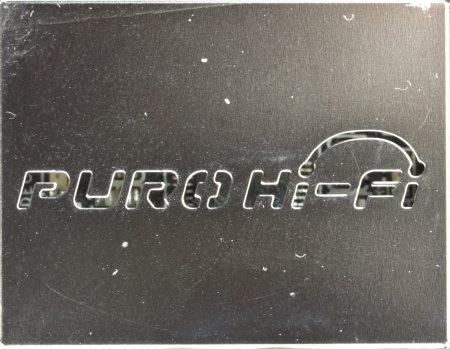

Его микросхема накрыта металлической крышкой с прорезями в виде надписи PURO Hi-Fi и подсвечивается изнутри красными светодиодами.

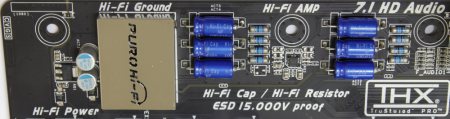

Кроме этого вся подсистема кодека выделена отдельно на самой печатной плате. Подобное решение уже встречалось - это линия толщиной около 1 мм, на которой отсутствуют слои металлизации, что как бы отделяет звуковую часть от основной.
реклама

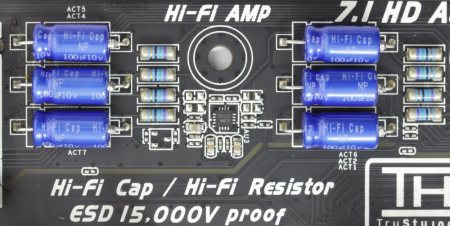

Шесть мощных «музыкальных» конденсаторов призваны «раскачать» звук до уровня дискретных решений. Но не следует сильно обольщаться, поскольку здесь используется уже знакомая микросхема Realtek ALC898, которая спрятана под металлической пластиной.
Рядом, правее, установлена микросхема гигабитного сетевого контроллера Realtek RTL8111F.

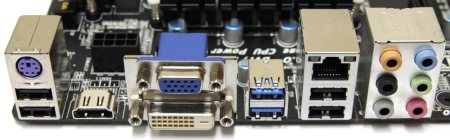

Посмотрим теперь на заднюю панель.
- Один разъем PS/2 для подключения мыши или клавиатуры;
- Два разъема USB 3.0;
- Четыре разъема USB 2.0;
- Один видеовыход HDMI;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один разъем DVI-D;
- Один разъем D-Sub.
Технические характеристики
Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, второго и третьего поколения в исполнении Socket 1155 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z77 Express |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 / 2800 (разгон) МГц |
Слоты расширения | 3 - PCIe 3.0 x16 (x8+x8+х4) 3 – PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI, CrossFireX, Lucid Virtu MVP |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит/с порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel Z77; RAID 0, 1, 5, 0+1, JBOD |
Поддержка eSATA | нет |
Сеть | 1х Realtek RTL8111F |
Аудио | Realtek ALC898 – 8-канальный HD аудиокодек |
USB 2.0 | 4+4x USB 2.0 (Intel Z77) |
USB 3.0 | 2+2x USB 3.0 (Intel Z77) |
IEEE-1394 | нет |
Системный мониторинг | ITE IT8728F |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 4x USB 2.0/1.1 2х USB 3.0 1x RJ45 1x HDMI 1x D-Sub 1x DVI-D 6x 3.5 мм Jack |
Фирменные технологии | uEFI GUI Interface BIOS THX TruStudio Pro BIO-Remote2 BIO-Remote 100% Solid capacitor Rapid Switch2 Rapid Debug3 HDMI Audio Ready Toverclcoker OC software Charger Booster SBIOS Online Update Hi-Fi Ground Hi-Fi Power Hi-Fi 192/24 Hi-Fi AMP Hi-Fi Resistor Hi-Fi 110dB+ Hi-Fi CAP Smart Ear Smart Speed Lan MCC Hi Quality ESD |
Размеры, мм | 305 x 267 |
Форм-фактор | ATX |
