Обзор и тестирование материнской платы Biostar Hi-Fi Z77X (страница 5)

Материнские платы Biostar не пользуются большим спросом у нас в стране. Во многом это объясняется тем, что их непросто встретить в магазинах, да и сам бренд не такой раскрученный. Но это не значит, что в компании сдались и перешли на выпуск исключительно бюджетных решений.

25 ноября 2012, воскресенье 00:00

wildchaser для раздела Лаборатория

Страница 5 из 6

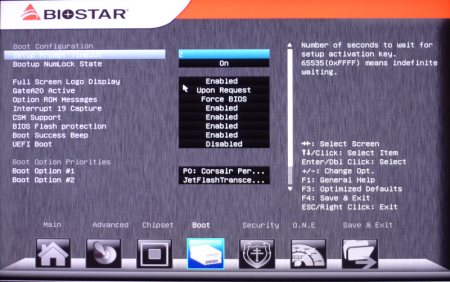

Дальше идет вкладка Boot.

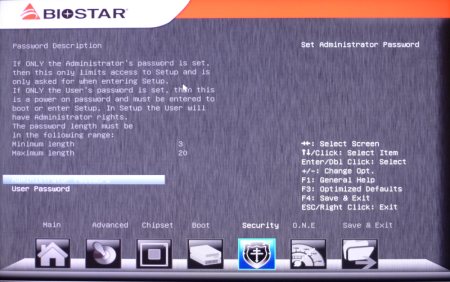

Затем Security.

Далее O.N.E.

Здесь помимо прочего осуществляется изменение напряжений на компонентах в следующих диапазонах:

CPU Vcore - (от 1.000 до 1.790 В с шагом 0.01 В);
IGD Vcore - (от 1.000 до 1.520 В с шагом 0.01 В);
CPU PLL - (от 1.400 до 1.800 В с шагом 0.05 В и от 1.800 до 2.000 В с шагом 0.01 В);
DRAM Voltage - (от 0.900 до 2.100 В с шагом 0.0125 В);
Vcc SA Voltage - (от 0.900 до 1.605 В с шагом 0.0125 В);
Vcc IO Voltage - (от 1.062 до 1.700 В с шагом 0.0125 В);
PCH PLL - (от 1.400 до 1.800 В с шагом 0.05 В и от 1.800 до 2.000 В с шагом 0.01 В).

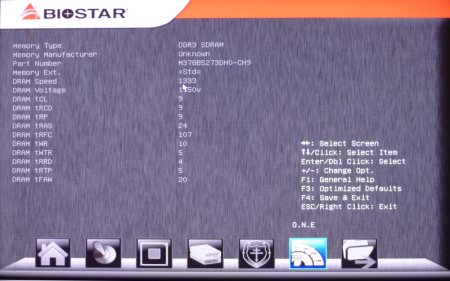

Внизу находится ссылка Biostar Memory Insight.

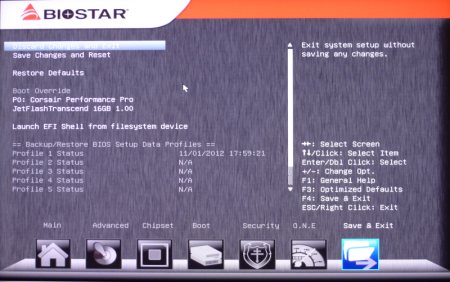

Замыкает меню вкладка Save & Exit.

Тестовый стенд

Тестирование материнской платы Biostar Hi-Fi Z77X проводилось в составе следующей конфигурации:

Процессор: Intel Core i7-3770K (3500 МГц);
Кулер: Noctua NH-D14;
Термоинтерфейс: Arctic Cooling MX-4;
Материнская плата: Biostar Hi-Fi Z77X, версия BIOS Z77EF727;
Память: 2 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
Видеокарта: Sapphire HD 7970 Vapor-X (1050/6000 МГц (ядро/память));
Накопитель SSD: Corsair Performance PRO 256 Гбайт;
Информационная панель: Zalman ZM-MFC3;
Блок питания: OCZ OCZZX1000, 1000 Вт.

Испытание платы и разгон

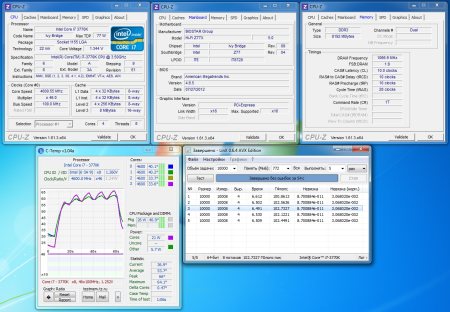

Сам производитель не позиционирует свой продукт как инструмент для разгона процессоров. Основной упор делается на звуковую часть, а силовая обвязка по сравнению с Biostar TZ77XE4 не изменилась. К тому же меню настроек BIOS не стало удобнее, поэтому ожидать чудес от платы Biostar Hi-Fi Z77X не приходится. Однако после недолгих манипуляций мне удалось добиться стабильной работы i7-3770K на частоте 4600 МГц.

Именно этот режим оказался оптимальным, дальнейший разгон приводил только к ухудшению стабильности. Пределом оперативной памяти стали 2133 МГц с таймингами 10-10-10-28-1Т. Разгон по шине остановился на отметке в 104.7 МГц, что является посредственным результатом.

Производительность и тепловой режим

Тестирование Biostar Hi-Fi Z77X проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:

Biostar Hi-Fi Z77X, Intel Core i7-3770K (3500 МГц), турборежим 3900 МГц, память 1333 МГц, тайминги 9-9-9-24-1Т, Sapphire HD 7970;
Biostar Hi-Fi Z77X, Intel Core i7-3770K @ 4600 МГц (46х100), память 2133 МГц, тайминги 10-10-10-28-1Т, Sapphire HD 7970.

Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
