Все управление компьютером вынесено на переднюю часть верхней панели корпуса. С правой стороны расположились две круглые кнопки включения ПК и перезагрузки. Кнопка больших размеров отвечает за включение, та, что поменьше – за перезагрузку. Перепутать их будет, наверное, невозможно, в силу сильно различающихся размеров кнопок. Даже в полной темноте. Расположение кнопок – заподлицо с верхней панелью, а их ход довольно глубок, поэтому и здесь случайное нажатие им вряд ли грозит.

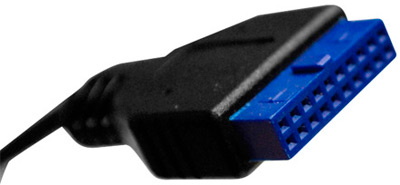

Слева расположился отсек с интерфейсами для подключения внешних устройств. Отсек построен по типу откидной крышки, за которой расположились непосредственно сами порты. Кстати, наличие крышки защищает порты от накапливания в них пыли. Из интерфейсов здесь можно обнаружить ни много ни мало: два порта USB 3.0 характерного синего цвета и пару выходов на наушники и микрофон (mini-jack 3.5 мм), поддерживающие только стандарт HD Audio (AC’97 не предусмотрен). Подключаются порты USB посредством USB 3.0 разъема.
Тем, у кого на системной плате отсутствует соответствующий разъем, поможет дискретный USB 3.0 контроллер. Однако в комплекте с корпусом поставляется переходник на USB 2.0. При таком подключении интерфейс USB 3.0 на фронтальной панели по прямому своему назначению функционировать откажется (будет задействован интерфейс USB 2.0).
Функцию сигнализаторов выполняют два светодиода, расположение которых - в верхней правой части фронтальной панели. Интенсивность светового излучения от них невысока, однако исходящий от них свет все же может доставлять дискомфорт в темном помещении, хоть и незначительный. Сигнализатор подачи на компьютер питания испускает синее свечение. А вот индикатор активности дисковой подсистемы заставить работать так и не удалось, - должно быть, попался брак.
реклама

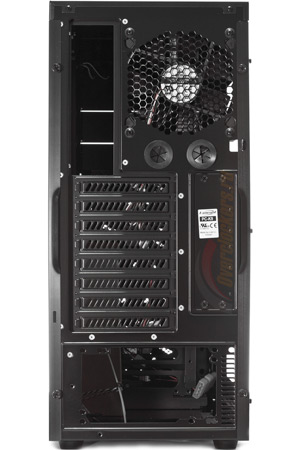

Теперь скажу пару слов о задней панели корпуса. По большей части ее компоновка стандартна, что-то необычное рассмотреть на ней сложно. Разве что слотов расширения не семь штук, а восемь. Но обо всем по порядку.
В нижней части располагается отсек для блока питания, справа от которого есть небольших размеров вентиляционная решетка. Вся средняя часть занята слотами расширения, которых здесь можно насчитать восемь штук (в большинстве корпусов их семь). Восьмой слот потребуется в том случае, если в систему будет установлено несколько двухслотовых видеокарт. В противном случае их число будет меньше. Для геймерского корпуса это явный плюс.
Справа от слотов расширения можно видеть прикрученную заглушку. Она является безвинтовым креплением дискретных устройств, подобным образом осуществляется крепление конструкции с наружной стороны задней панели. Данное устройство будет разобрано чуть позже, в соответствующем разделе.
Выше слотов расширения - стандартный вырез под I/O заглушку материнской платы, а с правой стороны от нее – посадочное место для 120 мм вертушки. Как и полагается, вентилятор установлен на свое место, а его функционирование осуществляется на выдув (кстати, производитель снабдил его безвинтовым антивибрационным креплением, но об этом позже).
Дополнительно остается упомянуть два отверстия для вывода шлангов системы жидкостного охлаждения, если таковая планируется в системе. Отверстия расположены под вытяжным вентилятором, их диаметр 20 мм, они оборудованы резиновыми лепестковыми вставками. Ну вот, собственно, и все, что представляет собой задняя панель LanCool PC-K9. Теперь стоит немного поговорить о верхней и нижней панелях.

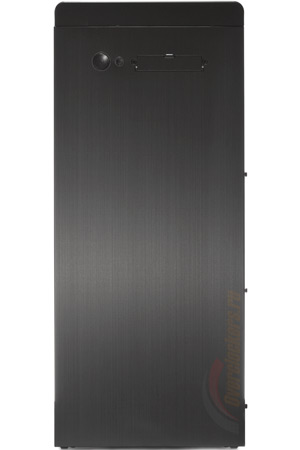

Верхняя панель корпуса является монолитной глухой конструкцией, какие-либо вентиляционные решетки на ней отсутствуют. Материал изготовления – миллиметровый анодированный алюминий. В передней части панели расположился блок управления компьютером, о котором уже упоминалось выше. Стоит лишь отметить возможность съема верхней панели. Она прикручена четырьмя винтами (два спереди и два сзади) и ее можно снять. Возможно, это кому-то поможет при доступе внутрь корпуса к комплектующим, а может быть кто-то решит заменить панель, поскольку производитель выпускает сменные верхние панели, например, с вентиляционной решеткой.
реклама

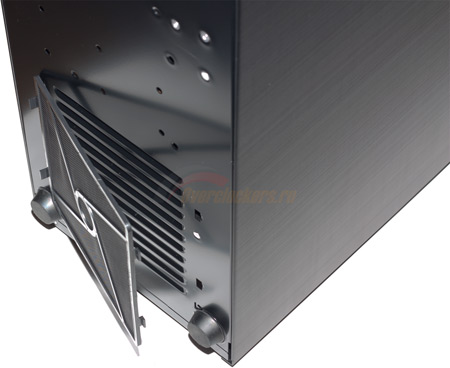

Нижняя панель LanCool PC-K9 также является глухой конструкцией, за исключением вентиляционной решетки в задней части корпуса, через которую происходит забор прохладного воздуха вентилятором блока питания. Она выполнена в виде длинных узких прорезей и оборудована с внешней стороны съемным противопылевым фильтром. Фильтр в свою очередь аналогичен фронтальным и также закрепляется на защелках. Чтобы снять фильтр для очистки от пыли, требуется приподнять или наклонить «системник».

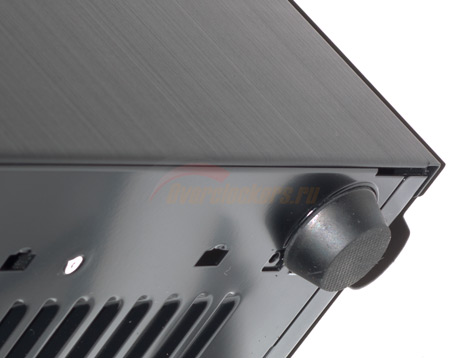

Опорой системному блоку служат четыре круглые широкие ножки, выполненные из жесткой резины и расположенные по периметру днища корпуса. В месте соприкосновения с поверхностью ножки накатаны, что дополнительно придает системному блоку устойчивость. Да и само изготовление ножек из мягкого материала исключает порчу опорной поверхности. Высота ножек составляет 13 мм, их диаметр колеблется от 23 до 28 мм. Неприятный момент: ножки ничем не прикручены, а банально приклеены. В будущем могут и отвалиться.
Так что же можно отметить в итоге? Внешне LanCool PC-K9 ничем не отличается от высококачественных алюминиевых корпусов Lian Li. Если бы не логотип производителя, отличить, где какой корпус, было бы практически невозможно. Разумеется, этому способствуют алюминиевые панели корпуса, а также дизайн родительского бренда Lian Li.
Теперь перейдем к изучению внутреннего строения рассматриваемого корпуса.
Внутреннее строение, особенности сборки

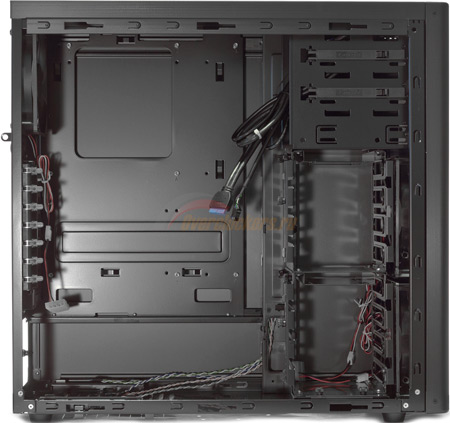

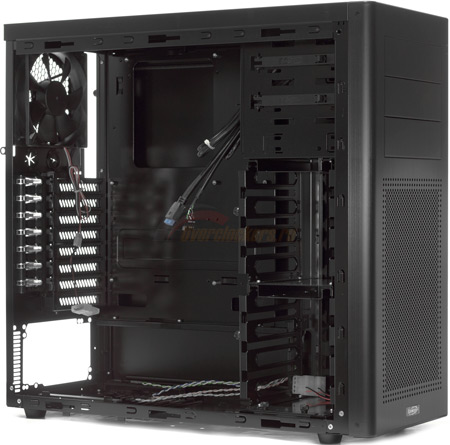

Внутренняя компоновка LanCool PC-K9 стандартна на вид и мало чем отличается от собратьев. Корпус построен по типу однообъемной конструкции с нижним расположением блока питания. На общем фоне выделяется лишь довольно больших размеров корзина для HDD, а также нашпигованность корпуса безвинтовыми креплениями различных устройств. С внутренним строением продукта можно ознакомиться на фотографиях ниже.
Тестируемый образец LanCool PC-K9 WX, в отличие от большинства других вариаций, окрашен в черный цвет как снаружи, так и внутри. Поскольку корпус построен на стальном шасси, то анодирование металла здесь отсутствует. Изнутри корпус выкрашен черной краской, слегка отдающей глянцем.

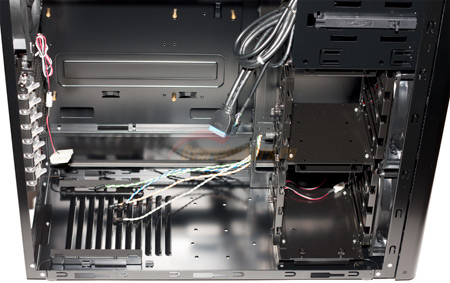

Как и положено для корпусов с нижним расположением блока питания, БП устанавливается в нижней задней части корпуса. Располагается он на довольно высоких длинных подставках, которые дополнительно оборудованы прокладками из мягкого материала.
реклама

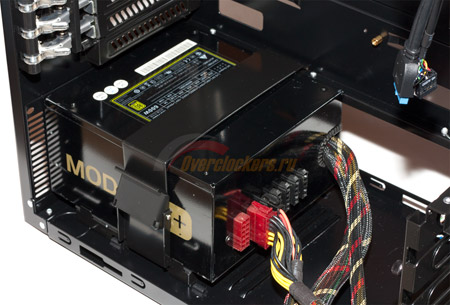

Прижимной механизм из аксессуаров к корпусу позволит быстро и надежно зафиксировать установленный блок питания без применения винтов и отвертки. Хотя и возможность крепления винтами никто не отменял. Но лично я советую использовать прижимной механизм – это быстро и просто. Максимальная длина блока питания может быть 240 мм.
Выше БП размещен поддон системной платы, которая крепится сюда на шестигранные латунные стойки. Производитель позаботился о пользователе и его времени и уже закрутил все девять стоек. Итог – экономия времени на сборку компьютера. Поддерживаемый LanCool PC-K9 форм-фактор материнских плат – ATX, Micro-ATX, а также крохотный Mini-ITX. Так сказать, полный джентльменский набор.

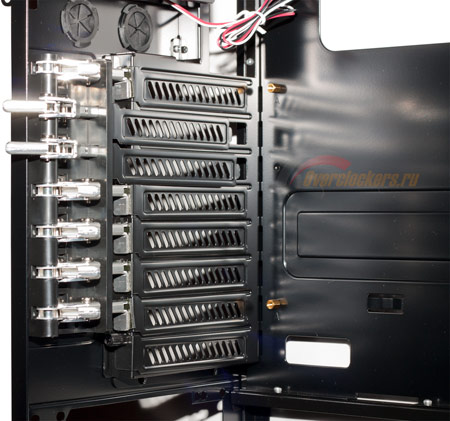

Установка дискретных карт расширения – дело быстрое и простое. Особенное внимание следует уделить прижимному механизму устройств в слотах. Выполнен он, мягко сказать, просто изящно. Сама конструкция металлическая и прочная, а фиксация карт помимо простого прижима осуществляется также при помощи штырька, который входит в отверстие заглушки устройства подобно винту и еще надежнее фиксирует устройство.
