Обзор и тестирование корпуса LanCool PC-K9 (страница 5)

Технические характеристики

Для лучшей наглядности технические характеристики LanCool PC-K9 были помещены в таблицу и вынесены в отдельную главу. С ними можно ознакомиться ниже.

Тестовый стенд

При тестировании корпуса LanCool PC-K9 в нем собиралась следующая система:

• Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
• Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
• Система охлаждения процессора:
• Кулер: Thermalright TRUE Spirit 120;
• Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
• Термоинтерфейс: Arctic Cooling MX-4;
• Оперативная память: Kingston DDR3-1600 KHX1600C9D3K2/4GX 2 x 2048 Мбайт;
• Видеокарта: MSI GeForce GTX 570 (Overclocking Edition) 786/4200 МГц, 1280 Мбайт («референс»);
• Жесткий диск: Seagate Barracuda ST3500418AS 7200.12 SATA-2, 500 Гбайт;
• Блок питания: Enermax MODU 87+, 600 Вт;
• Корпус:
• LanCool PC-K9;
• открытый стенд;
• Операционная система: Windows 7 Home Premium 64-бит.

Методика тестирования, используемые утилиты

Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование на открытом стенде и в закрытом системном блоке, собранном на базе LanCool PC-K9. Замеры температур, как обычно, осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска.

Во время тестирования в корпусе использовался весь штатный набор вентиляторов, а именно:

• Два вентилятора типоразмера 140 х 140 х 25 мм с номинальной скоростью вращения крыльчатки ~1000 об/мин, расположенные на фронтальной панели корпуса и функционирующие на вдув;
• Один вентилятор типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения крыльчатки ~1500 об/мин, расположенный на задней панели корпуса и функционирующий на выдув.

Поскольку в штатной поставке корпуса отсутствует какая-либо возможность регулирования скорости вращения вентиляторов, тестирование проводилось только в одном режиме – при номинальных оборотах вентиляторов. Также стоит обратить внимание, что во время тестирования на открытом стенде материнская плата располагалась горизонтально.

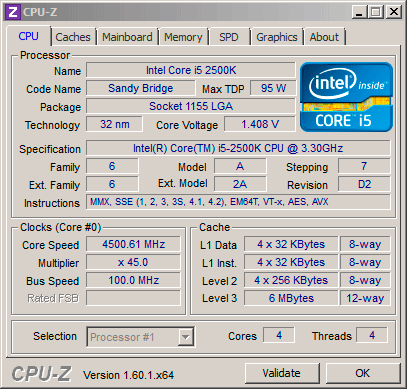

Так как тестирование на номинальной частоте процессора не представляет совершенно никакого интереса, стендовый Intel Core i5-2500K был разогнан до частоты 4500 МГц, путем увеличения множителя до 45. Напряжение Vcore было поднято в BIOS материнской платы до 1.4 В. Активирование функции Load-Line Calibration позволило исключить просадку напряжения на CPU (Vdroop) даже при сильной загрузке последнего. Все энергосберегающие функции были отключены, позволяя ЦП в простое функционировать без снижения напряжения и частоты.

В качестве системы охлаждения процессора использовался охладитель башенного типа - Thermalright TRUE Spirit 120. На кулер устанавливался вентилятор Scythe S-FLEX SFF21E типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения крыльчатки ~1200 об/мин. На таких оборотах он и функционировал все время тестирования температурных режимов, за исключением случая измерения шумовых характеристик корпуса, когда обороты понижались (об этом - ниже).

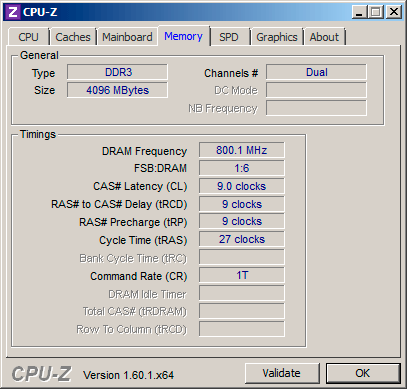

Оперативная память не разгонялась и функционировала на номинальной частоте 1600 МГц с таймингами 9-9-9-27 1Т, при номинальном напряжении питания 1.65 В.

В качестве программы-«кочегара» для прогрева процессора применялась LinX 0.6.4 AVX Edition, как одна из наиболее «тяжелых». Прогрев осуществлялся в 64-битном режиме, а объем задачи выставлялся в значение 18 000. Время прогона – 25 минут, после чего система охлаждалась естественным образом (в простое компьютера) в течение 15 минут. Далее проводились еще два аналогичных прогона.

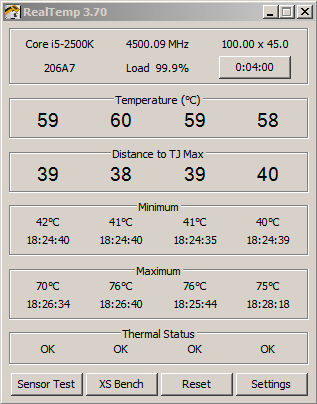

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер процессора (сложение температуры всех ядер и деление результата на количество ядер). Если получался дробный результат, он округлялся в большую сторону.

Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк HDD в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 30 минут (три прогона по десять минут). Температурные показатели с жесткого диска снимались с помощью этой же утилиты.

Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель на заводе. Для более сильного нагрева напряжение на GPU было поднято с 1.0 до 1.025 В. Для прогрева видеокарты использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5. Графические настройки бенчмарка выставлялись следующие:

• API: DirectX 11.0;
• Stereo 3D: Disabled;
• Shaders: High;
• Tessellation: Normal;
• Anisotropy: 16;
• Anti-aliasing: 4x;
• Full Screen: On;
• Resolution: 1920 x 1200.

Нагрев видеоускорителя проводился в течение 25 минут, замеры температуры графического ядра осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчатки СО видеокарты во всех режимах тестирования последней выставлялась как фиксированная - ~2700 об/мин (66%). Во время тестирования других компонентов обороты СО видеокарты понижались до номинальных (режим AUTO).

Стоит учесть, что стендовая видеокарта MSI GeForce GTX 570 OC получила референсный дизайн и систему охлаждения турбинного типа. Соответственно, большая часть нагретого ею воздуха выбрасывается за пределы системного блока.

Температура окружающей среды в районе тестового стенда поддерживалась постоянной, равной 21 градусу по Цельсию, не меняясь во время тестирования. Для всех полученных в ходе замеров результатов допускается погрешность измерения в районе +/-2%.

Результаты тестирования

Настала пора заняться самым интересным - ознакомлением с результатами тестирования. Температурные режимы представлены на графике ниже.

Корпус LanCool PC-K9 показал хорошую эффективность охлаждения комплектующих. Так, температура центрального процессора в корпусе всего на 2 градуса по Цельсию выше и составляет 77 градусов против 75 градусов на открытом стенде. Собственно, подобных результатов я и ожидал. Сейчас любой более-менее продвинутый корпус при наличии процессорного охладителя башенной конструкции в системе показывает примерно такие же результаты.

Температурный режим видеокарты в LanCool PC-K9 меня очень удивил. Изначально мне казалось, что глухая закупорка корпуса приведет к не слишком хорошим температурным режимам ускорителя. Однако, как оказалось, температура GPU в корпусе на 1 градус по Цельсию ниже, чем на открытом стенде и составляет 76 градусов и 77 градусов соответственно. Для «глухого» корпуса это отличный показатель. Большинство аналогичных продуктов с отсутствием дополнительных вентиляционных решеток в районе видеокарты показывают куда худшие результаты. Должно быть, к графическому адаптеру поступает прохладный воздух с фронтальных вентиляторов, обдувая его. Здесь можно поставить твердую пятерку.

Не подкачала и температура жесткого диска. При прогреве HDD в корпусе, его температура не поднимается выше 29 градусов по Цельсию, в то время как на открытом стенде цифра подскакивает до 44 градусов. Ну что здесь сказать? Эффективный обдув корзины с «винчестерами» делает свое дело. Посему можно смело рекомендовать набивать корзины HDD под завязку.

В целом, LanCool PC-K9 показал очень хорошую эффективность охлаждения установленных комплектующих. Это касается как CPU, так и видеокарты, и HDD. Особенно порадовал температурный режим видеокарты, ведь ее охлаждение для геймерского корпуса – наиболее важная задача.

Шум

Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока, собранного на базе LanCool PC-K9. Как и при тестировании температурных режимов, замер звукового давления проводился при использовании в корпусе всех трех штатных вентиляторов в одном режиме - при их номинальной скорости вращения. Скорость вращения вентилятора процессорного кулера во время замера уровня шума уменьшалась до ~600 об/мин. Скорость вращения турбины СО видеокарты уменьшалась до минимума – 1440 об/мин (40%).

Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры звукового давления проводились с расстояния 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от системного блока со смещением в левую сторону на 45 градусов.

Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.

На графике ниже можно ознакомиться с результатами тестирования.

Графики показывают, что LanCool PC-K9 является довольно шумным корпусом. При среднем расстоянии от системного блока в один метр звуковое давление составляет ~34 дБ. Данная величина является не такой уж маленькой и может в какой-то степени доставлять дискомфорт. При сближении на расстояние в полметра звуковое давление увеличивается дополнительно на ~3 дБ до значения в ~37 дБ. Тут уже точно ни о каком комфорте говорить не приходится, от системного блока исходит довольно высокий шум. При отдалении же от компьютера на двухметровое расстояние уровень шума снижается до отметки в ~32 дБ, причем даже в этом случае шум все равно ощущается.

Субъективно, сидеть в метре от работающего системного блока и при использовании номинальной скорости вращения всех трех штатных вентиляторов недостаточно комфортно, поскольку звуковое давление на таком расстоянии в ~34 дБ на слух ощущается прилично. Виной всему, как мне кажется, повышенная скорость заднего 120-мм вентилятора, который во время работы вращается со скоростью ~1500 об/мин (даже чуть больше). При его отключении шумность корпуса значительно уменьшается. Да и две «стосороковки» на фронтальной панели тоже не сахар…

Посему рекомендуется установить в корпус сторонний реобас и с его помощью снизить уровень шума до приемлемых на слух значений. Или хотя бы заменить задний 120 мм вентилятор на что-то более тихоходное.

С работой жесткого диска все в порядке. За счет антивибрационного крепления шума при активном перемещении головок диска почти не наблюдается, хотя и ощущается еле слышное «грохотание». Но здесь свою лепту вносит и повышенная шумность самого корпуса, когда шум от вентиляторов перебивает и затмевает шумность «винчестера». Стоит учесть, что в тестировании использовалась тихая модель HDD с одним диском (скорость вращения 7200 об/мин), более емкие накопители или же большее их количество в системе могут создавать больший шум.

Заключение

Подведем заключительные итоги обзора. К плюсам LanCool PC-K9 можно отнести качественную конструкцию, стильный «алюминиевый» дизайн, эффективное охлаждение комплектующих, возможность установки крупногабаритного «железа».

Что сказать? Корпус хорош почти всем, за одним лишь исключением – его не назовешь тихим. Но с другой стороны, благодаря возможности установки видеокарт длиной до 415 мм и наличию восьмого слота расширения (что пригодится в случае использования нескольких двухслотовых устройств) его можно рекомендовать заядлым геймерам. Особенно с учетом хорошей эффективности охлаждения графических ускорителей.

Энтузиастов может привлечь возможность размещения в LanCool PC-K9 крупногабаритного «железа», моддеров – версия с прозрачным акриловым окном. В последнем варианте хорошо будет смотреться сочетание шлангов СЖО, заполненных светящейся жидкостью.

Ну а теперь пару слов о стоимости корпуса. Рекомендованная производителем цена составляет $114, что в пересчете будет примерно 3500-3600 рублей. В московских магазинах LanCool PC-K9 найти сложно, но можно. Вдобавок в России он продается по немного завышенной стоимости в ~4000-4200 рублей. В принципе, здесь нет ничего необычного, учитывая ценники на сопоставимые по классу продукты. Итог? Пользователи получают качественный продукт производства «дочки» Lian Li по вполне доступной цене.

Плюсы:

• Приемлемая стоимость;
• Простота и удобство сборки;
• Неплохой комплект поставки;
• Стильный классический дизайн;
• Высокое качество изготовления;
• Хорошая эффективность охлаждения;
• Поддержка крупногабаритного «железа»;
• Наличие портов USB 3.0 на фронтальной панели;
• Наличие антивибрационного крепления накопителей;
• Безвинтовое крепление устройств, в том числе вентиляторов;
• Съемные противопылевые фильтры на всех впускных отверстиях;
• Солидный набор модельных вариаций корпуса в количестве пяти штук, в том числе с прозрачным окном.

Минусы:

• Повышенный уровень шума устроит не всех;
• Проблемная прокладка провода питания CPU (ATX12V);
• Неудобное закрытие боковых панелей при вертикальном положении корпуса.
