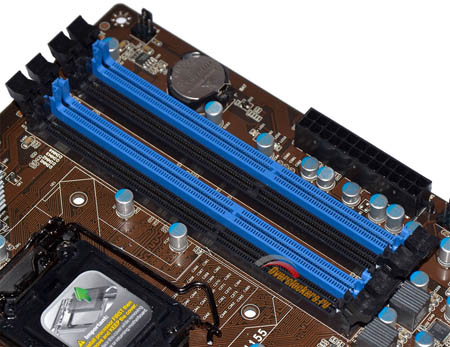

Под DDR3 память распаяно четыре слота, которые оборудованы защелками с обеих сторон:
Верхним/первым разъемом расширения является графический PCI-E X16, и поскольку он находится близко к слотам оперативной памяти, это может привести к трудностям с доступом к модулям при установленной в системе видеокарте. Возможно, разумнее было бы использовать защелки только сверху. Хотя и в таком виде доступ к планкам полностью все же не перекрывается.
Производителем заявлены режимы работы памяти 800 / 1066 / 1333 / 1600 МГц, однако в перечне настроек разгона присутствуют все множители частоты работы DDR3, доступные процессору. Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей объемом 8 Гбайт.
Для активации Dual Channel режима необходимо устанавливать планки в слоты одинакового цвета, то есть через один. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать разъемы синего цвета (2/4). Для конфигураций с одной планкой памяти желательна ее установка во второй слот. Для трех модулей рекомендуется конфигурация с заполнением слотов 1, 2 и 4.
Конфигурация разъемов расширения:
реклама
Слоты сверху вниз:
- PCI-E 3.0 x16/x8;
- Пустое пространство;
- PCI-E 3.0 x8/x4;
- PCI-E 2.0 x1;
- PCI-E 3.0 x4;
- PCI-E 2.0 x1;
- PCI-E 2.0 X4.
Шесть разъемов расширения расположены на пространстве для семи слотов (семь - максимальное количество для форм-фактора ATX). Пустое пространство находится прямо под верхним графическим слотом, и с учетом того, что оно обычно перекрывается видеокартой – к минусам платы это не отнести. А вот близость наиболее скоростных портов записать в недостатки можно. Для конфигураций с двумя ускорителями придется либо использовать первые два слота и что-то придумывать с системами охлаждения, либо устанавливать их в слоты 1 и 4, довольствуясь формулой PCI-E 8+4.

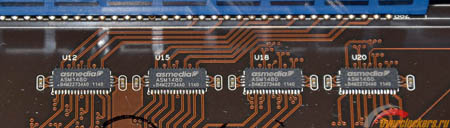

Разъемы синего цвета берут свое начало от процессора, и так как у него в наличии всего шестнадцать линий PCI-Express, а слота три, то применены микросхемы-свитчи ASMedia ASM1480. Четыре микросхемы скрываются под верхним PCI-E слотом:

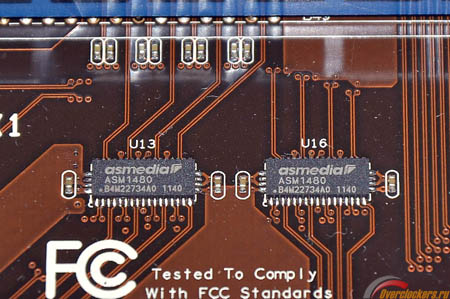

Еще две можно обнаружить под вторым PCI-E слотом:
Благодаря данным микросхемам допускается работа синих слотов по формулам 16+0+0, 8+8+0 и 8+4+4. Отмечу, что работу с тремя разъемами поддерживают только процессоры Ivy Bridge. Если же говорить о чипсетных линиях PCI-Express, то на нижний слот их отведено четыре, еще по одной досталось каждому из двух x1. Две оставшиеся линии используются на сетевых контроллерах, каких-либо свитчей здесь не задействовано.
реклама

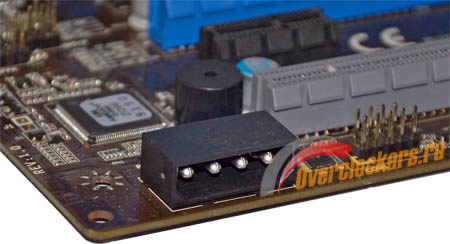

Под слотами расширения расположился разъем дополнительного питания:
Его следует задействовать в случае установки в систему двух и более видеокарт.

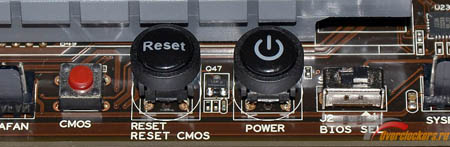

В нижней части платы собраны основные органы управления, существенно упрощающие работу с открытым тестовым стендом:
Здесь присутствует кнопка сброса CMOS, кнопки включения/перезагрузки системы, а также переключатель микросхем BIOS. Кнопки включения/перезагрузки системы оснащены подсветкой, при этом на подсветку кнопки перезагрузки завязана индикация активности HDD, что можно расценить как несомненный плюс.

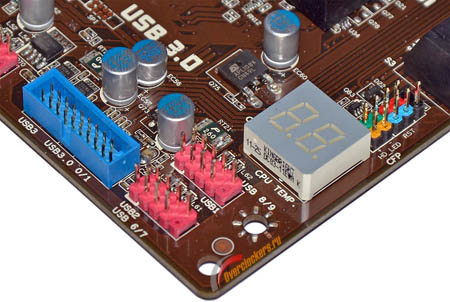

В правом нижнем углу платы разместился индикатор POST-кодов:
Помимо своей непосредственной функции диагностики, после старта системы дисплей отображает температуру процессора. В данном случае мониторинг все же склонен привирать, к примеру, в простое показывает температуру CPU ниже комнатной. Рядом с индикатором POST-кодов расположены колодки для подключения корпуса и корпусных USB 2.0/USB 3.0 портов.

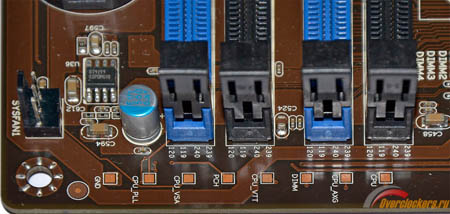

Полезной мелочью является наличие точек замера напряжений, которые расположены над слотами оперативной памяти:
Точки удобнее, чем на платах ASUS, однако до колодок, применяемых на платах MSI, в плане удобства им далеко.

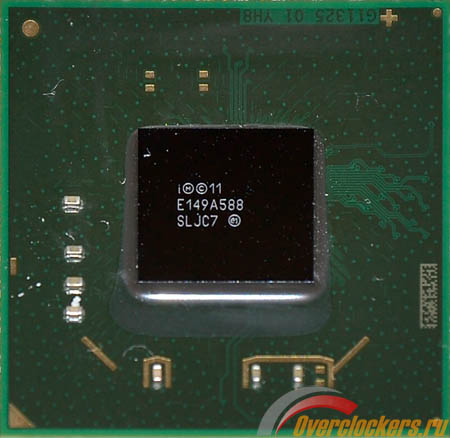

В качестве набора системной логики используется Intel Z77, старшее на данный момент решение для материнских плат LGA 1155:
Его силами реализованы все USB и SATA порты на материнской плате, сторонних контроллеров не установлено.
реклама

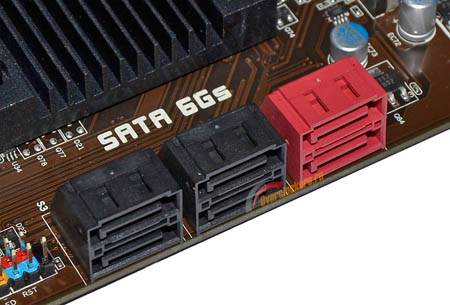

Шесть SATA портов расположены недалеко от правого нижнего угла платы:
Четыре порта относятся к стандарту SATA 3 Гбит/с (черные), еще два порта - к стандарту SATA 6 Гбит/с (красные). Все порты угловые, так что их можно будет задействовать независимо от установленных в слотах расширения устройств.
На Sapphire PURE Platinum Z77K два сетевых контроллера. Первый – RTL8111 производства Realtek:
Второй – Killer E2200 производства Atheros:
В качестве звукового кодека используется Realtek ALC892:

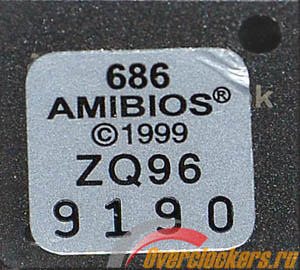

В качестве Multi-IO установлена микросхема Fintek F71889A, хотя она заклеена наклейкой с надписью «AMI BIOS».
