Обзор и тестирование материнской платы Gigabyte GA-Z77MX-D3H TH (страница 3)
реклама
Технические характеристики
Поддерживаемые процессоры | Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1155 package |
Системная шина, частота | DMI, 5000 МГц |
Системная логика | Intel Z77 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/1333/1600 МГц |
Слоты расширения | 1 x PCIe 3.0 x16/8 1 x PCIe 3.0 x8 2x PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI и CrossFireX по схеме 8+8 |
Поддержка SATA/RAID | Intel Z77: 2x SATA 6 Гбит/с, 4x SATA 3 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Thunderbolt | Intel DSL3510L: 2 x Thunderbolt |
Сеть | Atheros AR8151 Gigabit LAN |
Аудио | VIA VT2021 codec High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF In/Out |
USB 2.0 | 10x USB 2.0 (Intel Z77) |
USB 3.0 | Intel Z77: 4x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | ITE IT8728F |
Питание материнской платы | ATX 24-pin, 4-pin ATX 12V |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши; 2 x Thunderbolt; 1 x D-Sub; 1 x DVI-D; 1 x HDMI; 4 x USB 2.0; 2 x USB 3.0; 1 x LAN; Оптический выход S/PDIF; 5 аудио входов/выходов 3.5-мм mini-jack. |
Фирменные технологии | Support for @BIOS Support for Q-Flash Support for Xpress Install Support for Xpress Recovery2 Support for EasyTune * Available functions in EasyTune may differ by motherboard model. Support for Auto Green Support for ON/OFF Charge Support for Q-Share Support for 3D Power Support for EZ Setup |
Размеры, мм | 244 x 244 |
Форм-фактор | MicroATX. |
Возможности BIOS Setup
UEFI меню материнских плат Gigabyte унифицировано, отличий между разными моделями плат обычно мало. Организация меню и подразделов подробно рассматривалась в обзоре Z77X-UD5H, так что пройдемся лишь по различиям.

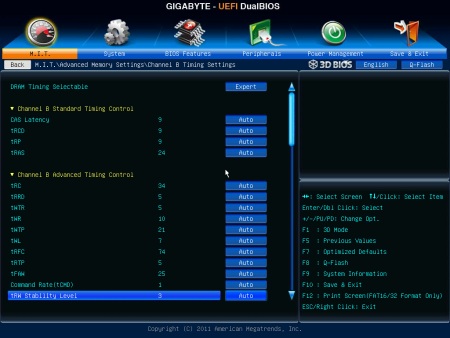

Первое отличие в настройках разгона можно обнаружить в меню Advanced Memory Settings/Timing settings:
реклама
Список доступных для изменения таймингов памяти, в порядке их расположения в меню BIOS:
|
значение |
значение |
|
||
CAS Latency Time | 5 | 15 |
tRCD | 4 | 15 |
tRP | 4 | 15 |
tRAS | 5 | 63 |
|
||
tRC | 10 | 64 |
tRRD | 3 | 15 |
tWTR | 4 | 15 |
tWR | 6 | 31 |
tWTP | 5 | 32 |
tWL | 5 | 15 |
tRFC | 50 | 512 |
tRTP | 3 | 15 |
tFAW | 5 | 128 |
Command Rate (CMD) | 1 | 3 |
tRW Stability Level | 1 | 32 |
tREFI | 800 | 30000 |
tREFIX9 | 10 | 127 |
tRRDR | 1 | 16 |
tRRDD | 1 | 16 |
tWWDR | 1 | 16 |
tWWDD | 1 | 16 |
tRWDRDD | 1 | 16 |
tWRDRDD | 1 | 16 |
tRWSR | 1 | 8 |
tRRSR | 4 | 7 |
tWWSR | 4 | 7 |
Этот перечень шире, чем на UD5H с прошивкой F4, и полностью совпадает с тем, что наблюдался на UD3H с F11. Вероятнее всего, на актуальных в данный момент BIOS перечень изменяемых таймингов и диапазон доступных значений на UD5H принял аналогичный вид.
Второе отличие кроется в меню Advanced Voltage Settings/3D Power Control:
Список настроек изрядно похудел: нет выбора режимов Load-Line Calibration для напряжений питания памяти и CPU VTT, нет возможности управления частотой переключения транзисторов. К тому же, для преобразователей питания памяти и CPU VTT отсутствуют настройки защит по току и температуре, что немудрено, ведь используются более простые ШИМ-контроллеры.
реклама
Помимо этого, для напряжения питания встроенной графики отсутствуют режимы Load-Line Calibration Turbo и Extreme.
Очередное отличие поджидает пользователя при переходе в меню Advanced Voltage Settings/CPU Core Voltage Control:
Как можно видеть по скриншоту выше, у Gigabyte GA-Z77MX-D3H TH отсутствует возможность управления напряжениями CPU VTT, CPU PLL и VCCSA, что наверняка негативно скажется на разгоне, особенно оперативной памяти. Вдобавок слегка урезаны диапазоны регулировки для напряжений CPU VCore (0.8-1.85 В против 0.8-1.95 В на UD5H) и IGPU (+0…+0.2 против +0…+0.35 В).
Отдельной издевки достоин подраздел Advanced Voltage Settings/DRAM Voltage Control:
Если на старших платах в нем присутствует несколько вторичных напряжений питания памяти, то здесь он состоит всего из одной строки меню. Диапазон доступных значений 1.2-2.0 В, шаг изменения 0.02 В.
В остальном, перечень настроек разгона идентичен. Кому интересно, прилагаю ролик похода по всем меню:
Видеозапись процедуры старта системы:
Из минусов можно отметить излишнюю структурированность меню, что приводит к большому количеству лишней навигации в процессе подбора настроек. Ситуация в случае с GA-Z77MX-D3H TH усугубляется тем, что перечень изменяемых настроек изрядно похудел, а вот вся структура меню осталась прежней, и как результат – дополнительные неудобства при настройке.
Управление вентиляторами
реклама
В данном подразделе статьи можно ознакомиться с возможностями материнской платы в плане управления оборотами вентиляторов.

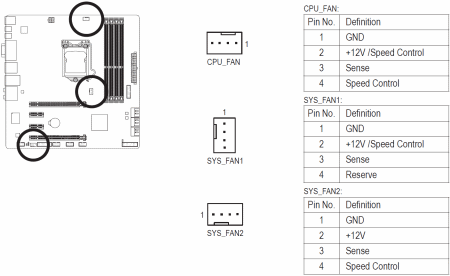

Расположение разъемов для подключения вентиляторов на Gigabyte GA-Z77MX-D3H TH:
В сумме у материнской платы три разъема, все они 4-pin.
Настройки по управлению скоростью вращения крыльчаток содержатся в разделе UEFI M.I.T./PC Health Status:
Для каждого из трех вентиляторов доступно четыре режима работы: Normal, Silent, Manual и Disabled. При работе профилей Normal и Silent материнская плата регулирует скорость вращения на свое усмотрение, режим Disabled полностью отключает регулировку скорости, фиксируя ее на максимальном уровне. При использовании Manual открываются дополнительные настройки, где можно выбрать один из восьми профилей работы:
Проверка возможностей регулировки скорости вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
|
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU_FAN |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
Из трех разъемов для подключения вентиляторов только один способен управлять 3-pin вентиляторами, что не радует. Если же говорить о диапазоне регулировки, то поле для экспериментов есть, настройки весьма гибкие.
реклама
