Обзор и тестирование материнской платы ASUS P8Z77-V PRO (страница 2)

Так как PCI силами Intel Z77 не поддерживается, то за реализацию интерфейса PCI отвечает сторонний контроллер, в случае с P8Z77-V PRO это ASMedia ASM1083:

300x251  47 KB

Следует отметить, что в отличие от PCI-E->PCI мостов ITE, продукция ASMedia не приводит к проблемам совместимости со старыми PCI платами.

Недалеко от правого нижнего угла материнской платы нашлось место для переключателей работы фирменных технологий TPU/EPU и для восьми портов SATA.

реклама

450x161  48 KB. Big one: 1500x536  164 KB

Шесть портов из восьми построены на базе набора системной логики Intel Z77 Express, два из них относятся к стандарту SATA 6 Гбит/с, еще четыре - к SATA 3 Гбит/с. Еще два дополнительных порта SATA 6 Гбит/с (на фото справа) обеспечиваются при помощи контроллера ASMedia ASM1061:

250x235  53 KB

Примечательно, что в зависимости от конфигурации использования слотов расширения данный контроллер и соответствующие ему порты SATA могут быть неактивны.

На ASUS P8Z77-V PRO в наличии восемь USB 3.0, четыре из которых обеспечиваются при помощи Intel Z77, и еще четыре при помощи двух дополнительных контроллеров ASMedia ASM1042:

реклама

250x250  49 KB

Как и в случае с дополнительными SATA портами, один из контроллеров зависит от конфигурации используемых слотов расширения и может быть неактивен.

Несмотря на наличие поддержки технологии USB BIOS Flashback, сама микросхема BIOS размещена в колодке и может быть легко снята:

450x348  73 KB. Big one: 1500x1159  220 KB

Такая вот двойная перестраховка от возможных проблем.

В качестве звукового кодека применен восьмиканальный контроллер Realtek ALC892:

250x205  47 KB

В качестве сетевого контроллера используется Intel WG82579V:

250x236  48 KB

В качестве Multi-IO выступает микросхема Nuvoton NCT6779D:

300x253  42 KB

На задней панели ASUS P8Z77-V PRO расположены:

450x213  56 KB. Big one: 1500x709  170 KB
  • Один PS/2 порт для клавиатуры/мыши;
  • Один DVI-D;
  • Один D-Sub;
  • Один HDMI;
  • Один DisplayPort;
  • Два USB 2.0;
  • Четыре USB 3.0;
  • Один LAN;
  • Оптический выход S/PDIF;
  • Шесть аудиовходов/выходов 3.5-мм mini-jack.

Конфигурация портов задней панели нареканий не вызывает, хотя в отличие от старших продуктов можно отметить отсутствие интерфейсов eSATA/IEEE1394. Первый из них присутствует на дополнительной корпусной заглушке. Между портами USB 2.0 и HDMI/Display Port есть небольшая щель, там расположена группа контактов:

450x416  87 KB. Big one: 1200x1109  248 KB

реклама



Сюда устанавливается Wi-Fi модуль, входящий в комплект поставки материнской платы.

Фотография ASUS P8Z77-V PRO, позволяющая оценить высоту компонентов:

450x301  68 KB. Big one: 2000x1337  399 KB

Система охлаждения

Она состоит из трех независимых радиаторов: первый отвечает за отвод тепла от силовых элементов в системе питания процессора, второй - за отвод тепла от силовых элементов питания встроенного графического ядра, третий - за отвод тепла от набора системной логики Intel Z77 Express.

реклама

Наиболее крупный теплорассеиватель установлен на силовых элементах преобразователя питания CPU VCore:

392x450  41 KB. Big one: 1200x1378  132 KB

Размеры радиатора внушают доверие, как и его крепление через прижимную пластину.

450x135  35 KB. Big one: 1500x451  95 KB

В качестве термоинтерфейса используется прокладка средней толщины, проблем с контактом радиатора и силовых элементов нет, прижим качественный и равномерный.

реклама

Радиатор, установленный в преобразователе питания IGPU скромнее, но это немудрено, ведь там и тепла рассеивается намного меньше:

450x428  47 KB. Big one: 1500x1425  146 KB

Что радует – для него применено все то же крепление через прижимную пластину.

450x160  36 KB. Big one: 1500x533  108 KB

В качестве термоинтерфейса, как и для основного радиатора, используется прокладка средней толщины. И в этом случае контакт силовых элементов и прокладки не вызывает нареканий.

реклама

Несмотря на размеры радиатора, отводящего тепло от чипсета, он не выглядит эффективным – тут, скорее всего, во главе угла стоял внешний вид.

450x348  51 KB. Big one: 1400x1083  137 KB

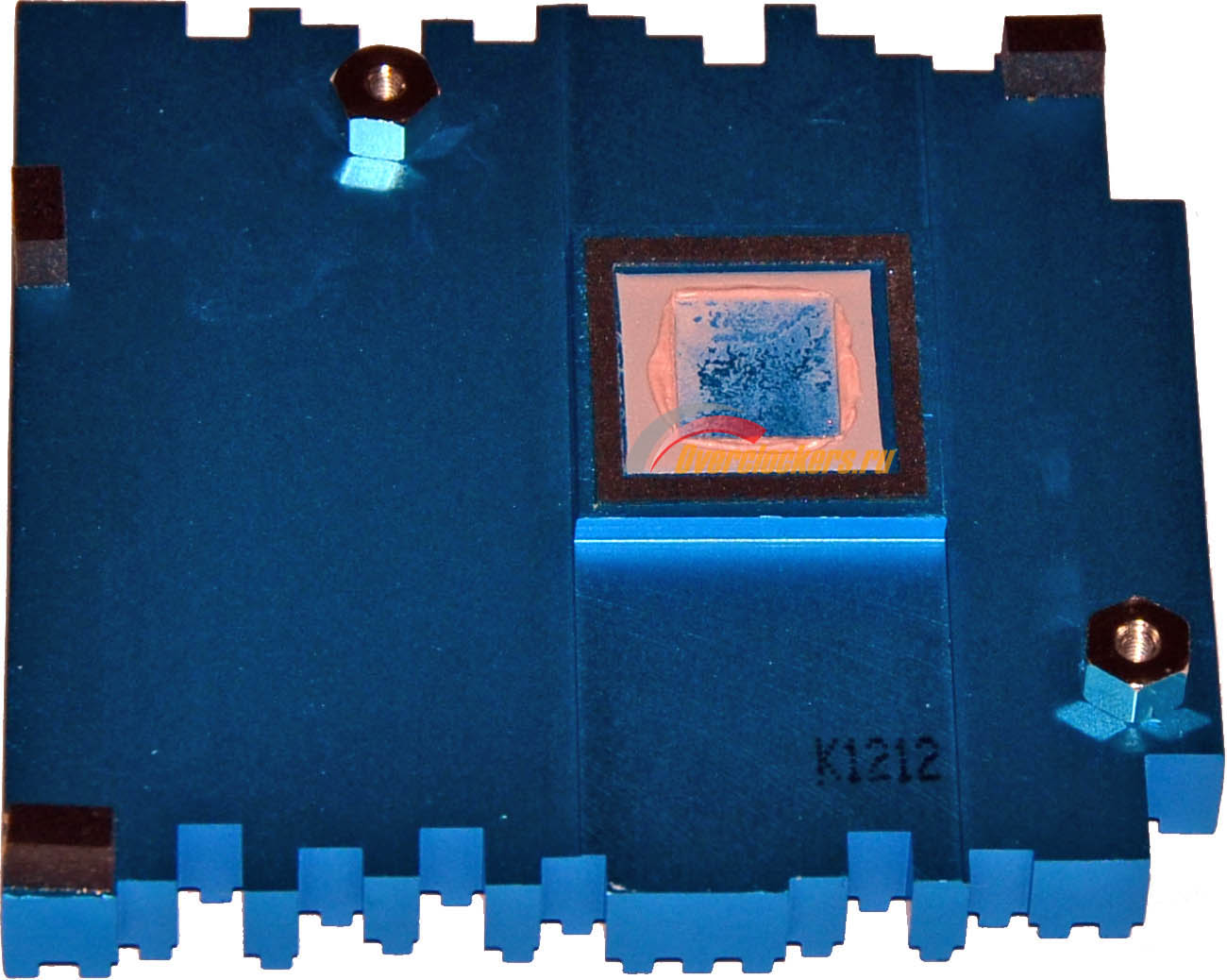

Хотя с учетом низкого тепловыделения Z77 данный радиатор должен обеспечивать комфортный температурный режим с большим запасом. Термоинтерфейс крайне загустевший, чем-то напоминает жевательную резинку.

450x359  50 KB. Big one: 1300x1038  145 KB

Проверка эффективности системы охлаждения была произведена для режима частоты работы процессора 4833 МГц / 1.488 В.

реклама

В качестве системы охлаждения процессора использовался Zalman CNPS10X Performa, однако потоки воздуха (от него к радиаторам системы охлаждения материнской платы) были перекрыты настолько, насколько это было возможно, чтобы симулировать работу системы при отсутствии активного охлаждения системы питания. Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~23-24 градуса по Цельсию.

Элемент
Температура
в простое
Температура
под нагрузкой
Радиатор цепей
питания VCore
40
73
Радиатор цепей
питания IGPU
34
51
Прижимная пластина
напротив радиатора цепей
питания VCore
42
69
Прижимная пластина
напротив радиатора цепей
питания IGPU
36
55
Радиатор системной
логики
37
39

По результатам замеров ясно, что даже при отсутствии обдува радиаторов преобразователя питания температурный режим находится в рамках нормы, присутствует достаточный запас прочности для любого разгона на воздушном/водяном охлаждении.
