Для поддержки накопителей предназначены шесть разъемов SATA, которые можно найти по правому краю нижнего угла.
Четыре из них, голубого цвета, соответствуют спецификации SATA II, а сдвоенный белый – SATA 6 Гбит/с. Все они обеспечиваются силами интегрированного в чипсет контроллера. Разъемов eSATA, как и дополнительных контроллеров, нет. Вместо этого пятый порт совмещен со специальным слотом для установки твердотельного накопителя с интерфейсом mSATA. Это решение подразумевает активное использование технологии Intel Smart Response. Суть ее заключается в использовании быстрой флеш-памяти для буфера часто используемых файлов.
Но никто не мешает просто поставить туда накопитель, например - OCZ Nocti, и установить на него операционную систему. На мой взгляд, эта затея лишена всякого смысла. Во-первых, mSATA накопители не намного дешевле стандартных 2.5” моделей, а есть и вовсе дороже. Во-вторых, этот интерфейс не очень сильно распространен, мало моделей и всяких сопутствующих аксессуаров (переходники, адаптеры и прочее). И наконец, в данном случае, вы ограничиваете себя стандартом SATA II, а он медленнее нового SATA 6 Гбит/с и это как раз хорошо заметно именно на SSD устройствах.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Группы штырьков выделены цветом и подписаны, что облегчает установку.
реклама
Рядом находится перемычка ClrCMOS для сброса настроек BIOS. Там же по соседству можно обнаружить разъем TPM, для подключения соответствующего модуля. Чуть выше распаяна микросхема контроллера ввода/вывода и системного мониторинга ITE IT8728F.
Левее по нижней кромке есть три колодки для подключения шести устройств USB 2.0.
Еще четыре разъема этого стандарта находятся на задней панели. Кроме этого есть поддержка интерфейса USB 3.0, причем теперь она реализована при помощи интегрированного в чипсет соответствующего контроллера. Одну колодку для подключения двух устройств можно найти рядом со слотами памяти и основным коннектором питания ATX.
Еще четыре порта находятся на задней панели. Здесь получается неувязка, поскольку чипсет Intel Z77 обеспечивает только четыре таких порта. Внимательно смотрим и обнаруживаем недалеко от задней панели контроллер EtronTech EJ168A, который представляет еще два порта.
реклама
Немного выше колодок USB 2.0, справа от двух слотов PCI, находится микросхема ITE IT8892E.
Это мост PCI-e – PCI, который необходим для поддержки интерфейса PCI, поскольку этот чипсет Intel его не поддерживает.
Левее колодок USB 2.0 находятся два разъема: COM-порт и вывод передней аудиопанели.
По левому краю можно обнаружить микросхему восьмиканального звукового кодека VIA VI2021.
Это решение нечасто встретишь на платах, в основной массе применяются «чипы» производства компании Realtek.
Немного выше находится микросхема гигабитного сетевого контроллера Atheros AR8151-B.
Под верхним слотом PCI-e x16 распаяны две микросхемы BIOS.
Теперь взглянем на разъемы задней панели.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Четыре разъема USB 2.0;
- Четыре разъема USB 3.0;
- Один гигабитный сетевой разъем RJ-45;
- Один видеовыход D-Sub;
- Один видеовыход DVI;
- Один видеовыход HDMI;
- Один оптический выход S/PDIF Out;
- Пять аудиоразъемов типа minijack.
реклама
Технические характеристики
Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, второго и третьего поколения в исполнении Socket 1155 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z77 Express |
Оперативная память | 4 x 240-pin DDR3 DIMM, четырехканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) |
Слоты расширения | 2 - PCIe 3.0 x16 (x16+x4) 3 – PCIe 2.0 x1 2 – PCI 2.2 |
Поддержка Multi-GPU | CrossFireX, Lucid Virtu MVP |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит/с порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel Z77; RAID 0, 1, 5, 0+1, JBOD |
Поддержка eSATA | нет |
Сеть | 1х Atheros AR8151-B |
Аудио | VIA VI2021 – 8-канальный HD аудиокодек |
USB 2.0 | 4+6x USB 2.0 (Intel Z77) |
USB 3.0 | 2+2x USB 3.0 (Intel Z77) 2x USB 3.0 (EtronTech EJ168A) |
IEEE-1394 | нет |
Системный мониторинг | ITE IT8728F |
Питание материнской платы | ATX 24-pin, 4pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 клавиатура или мышь 4x USB 2.0/1.1 4х USB 3.0 1x RJ45 1x D-Sub 1x DVI-D 1x HDMI 1.3а 1х Optical S/PDIF Out 5x 3,5 мм Jack |
Фирменные технологии | LAN Optimizer 3D Power 3D BIOS Xpress Recovery2 @BIOS Q-Flash ON/OFF Charge eXtreme Hard Drive Auto Green Q-Share Xpress™ Install Dual UEFI BIOS Ultra Durable 4 |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
BIOS платы Gigabyte GA-Z77-D3H можно посмотреть на видеоролике ниже.
Более детально все пункты меню уже изучены в одном из обзоров, посвященном плате Gigabyte GA-Z77X-UD5. Поэтому нет смысла повторяться, а для сравнения приведу только скриншоты из разделов и подписи к ним.
Открывается меню настроек с трехмерной модели платы. Оно так и называется 3D Mode.
Внизу находятся семь значков, при нажатии на которые всплывает окно с настройками.

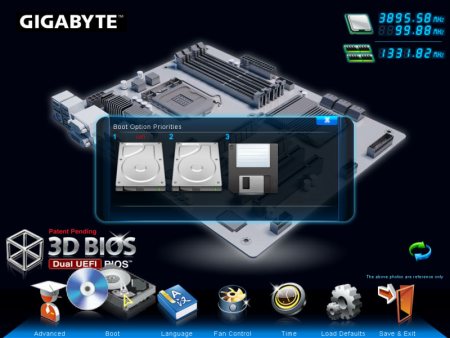

Boot.

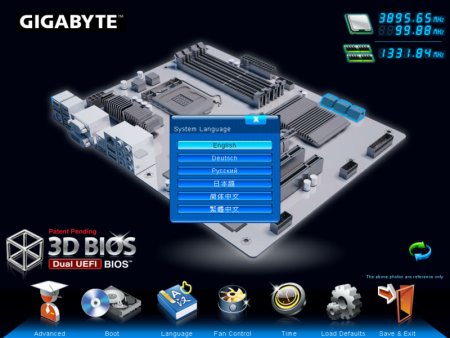

Language.

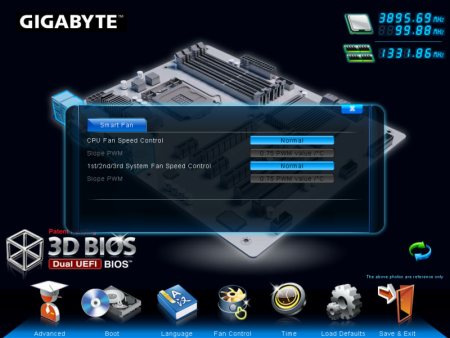

Fan Control.
Time.
Load Defaults.
Save & Exit.
