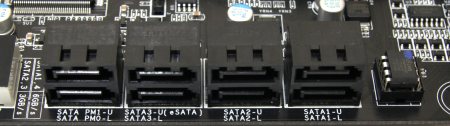

Для поддержки накопителей по правому краю распаяно четыре сдвоенных разъема SATA.

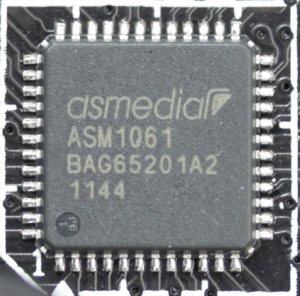

Здесь та же самая ситуация, что и со слотами памяти. Несмотря на то, что все подписано, сходу сложно понять, какой разъем чему соответствует. Можно выяснить, что четыре средних порта - спецификации SATA II, оставшиеся четыре – SATA 3. Два разъема из последней четверки обеспечиваются отдельным контроллером SATA 6 Гбит/с Asmedia ASM1061.
В правом нижнем углу находится интерфейс для подключения кнопок и индикаторов корпуса.
реклама

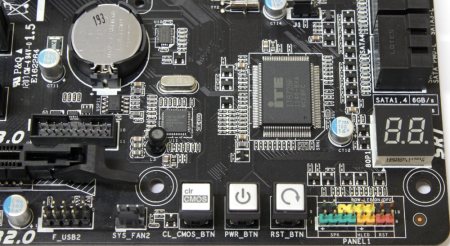

Там же неподалеку находятся кнопки POWER, RESET и ClrCMOS.

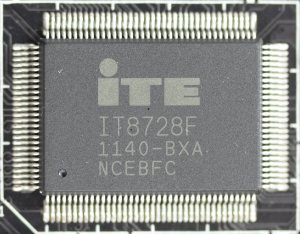

Там же можно обнаружить индикатор, отображающий POST-коды инициализации и загрузки системы. Рядом есть микросхема системного мониторинга ITE IT8728F.
Левее по нижнему краю размещены две колодки USB 2.0. Чуть выше их, рядом с батарейкой находится еще одна, но уже для поддержки двух портов USB 3.0.
Кроме этого на задней панели есть два разъема USB 3.0 и четыре USB 2.0. Все эти порты реализованы силами интегрированного в чипсет соответствующего контроллера.

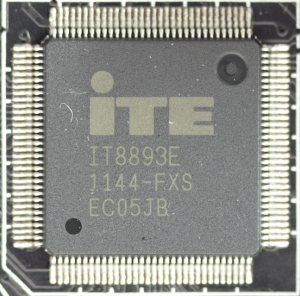

В левом нижнем углу распаяна микросхема ITE IT8893E, которая является мостом PCI-e – PCI.
реклама

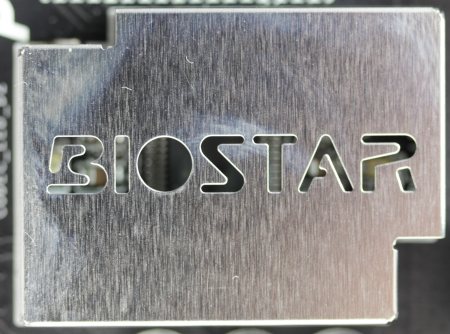

Выше находится чип звукового кодека, представленного Realtek ALC898. Он закрыт металлической пластинкой с прорезями в виде логотипа компании.

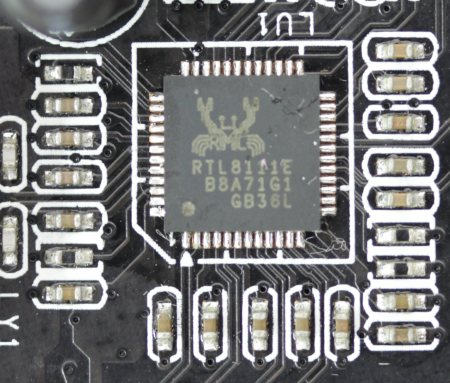

Еще по левому краю можно обнаружить микросхему гигабитного сетевого контроллера Realtek RTL8111E.

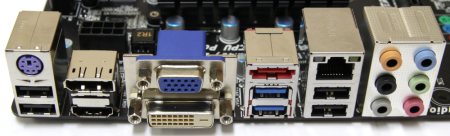

Теперь посмотрим на разъемы задней панели.
- Один разъем PS/2 для подключения клавиатуры;
- Четыре разъема USB 2.0;
- Два разъема USB 3.0;
- Один гигабитный сетевой разъем RJ-45;
- Один видеовыход D-Sub;
- Один видеовыход DVI;
- Один видеовыход Display Port;
- Один видеовыход HDMI;
- Шесть аудиоразъемов типа minijack.
Технические характеристики
Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, второго и третьего поколения в исполнении Socket 1155 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z77 Express |
Оперативная память | 4 x 240-pin DDR3 DIMM, четырехканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) / 2600 (разгон) |
Слоты расширения | 3 - PCIe 3.0 x16 (x8+x8) 1 – PCIe 2.0 x16 (x4) 1 – PCIe 2.0 x1 2 – PCI 2.2 |
Поддержка Multi-GPU | CrossFireX, SLI, Quad CrossFire, Quad SLI (x8+x8+x4). |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит/с порта – 2x Asmedia ASM1061; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/с порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel Z77; RAID 0, 1, 5, 0+1, JBOD |
Поддержка IDE и eSATA | 1x eSATA 3.0 Гбит/с порт - Intel Z77; нет |
Сеть | 1х Realtek RTL8111E |
Аудио | Realtek ALC898 – 8-канальный HD аудиокодек |
USB 2.0 | 4+4x USB 2.0 (Intel Z77) |
USB 3.0 | 2+2x USB 3.0 (Intel Z77) |
IEEE-1394 | нет |
Системный мониторинг | ITE IT8728F |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 клавиатура 4x USB 2.0/1.1 2х USB 3.0 1x RJ45 1x D-Sub 1x DVI-D 1x Display Port 1x HDMI 1.4 6x 3.5 мм Jack |
Фирменные технологии | uEFI GUI Interface BIOS THX TruStudio Pro BIO-Remote2 BIO-Remote Rapid Switch2 Rapid Debug3 Toverclcoker OC software Charger Booster BIOS Online Update |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
BIOS платы Biostar TZ77XE4 можно посмотреть на видеоролике ниже.

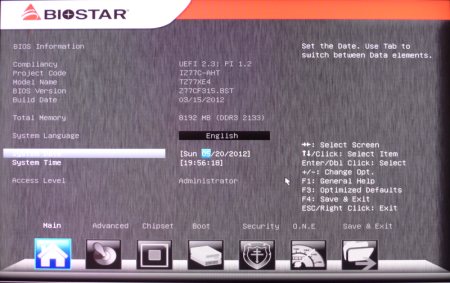

Меню очень знакомо и копирует его у рассмотренной ранее «материнки» Biostar TPower X79. Поэтому подробно описывать все пункты я не буду, а лишь приведу скриншоты разделов. Открывается меню на странице Main.
реклама

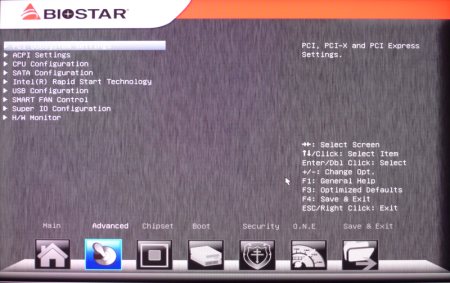

Далее следует окно Advanced, в котором есть девять ссылок.

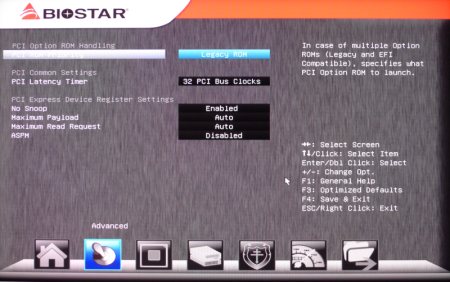

PCI Subsystem Settings.

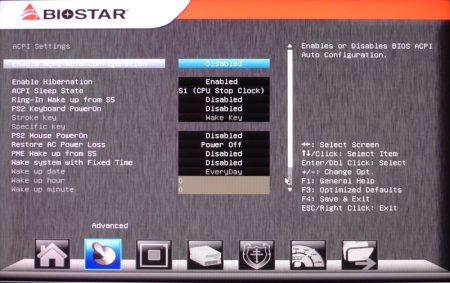

ACPI Settings.

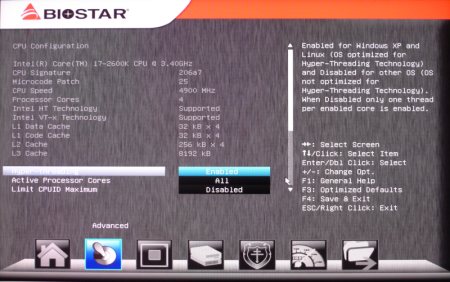

CPU Configuration.

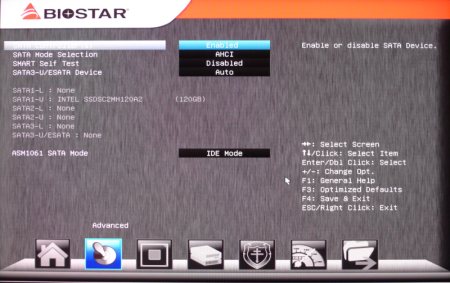

SATA Configuration.

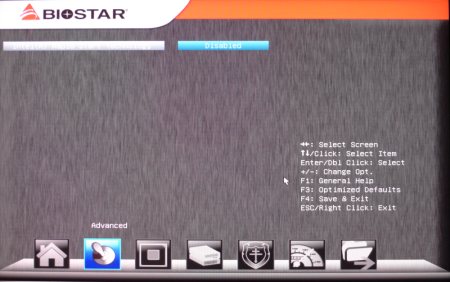

Intel Rapid Start Tecnology.

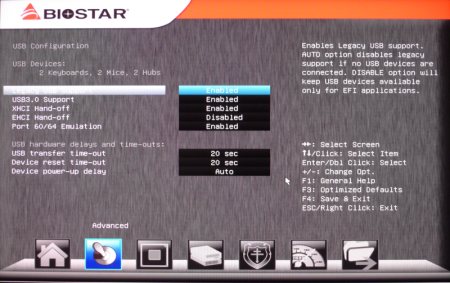

USB Configuration.

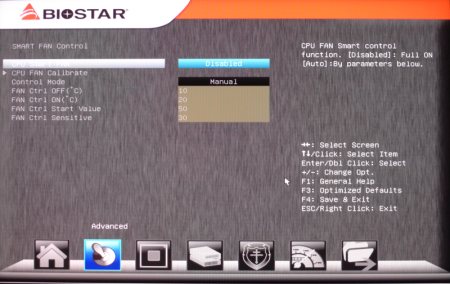

Smart FAN Control.

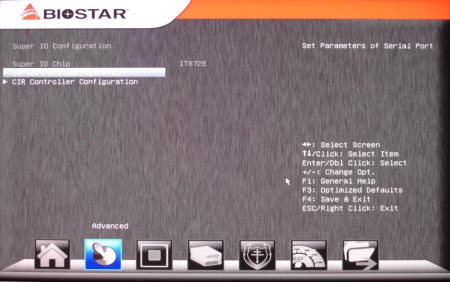

Super IO Configuration.

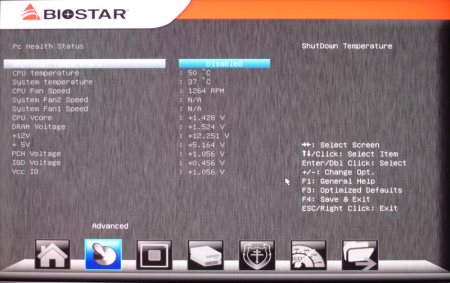

H/W Monitor.
