Далее идет пункт Сhipset. На этой странице размещены три ссылки.

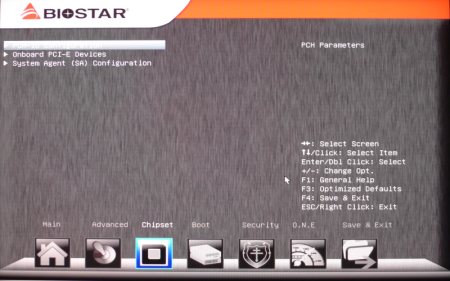

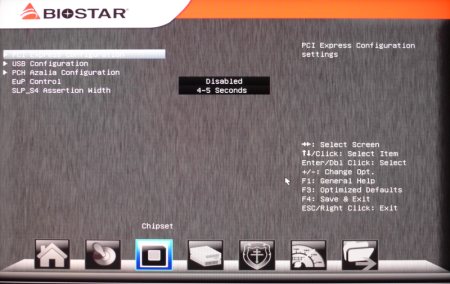

PCH-IO Configuration.

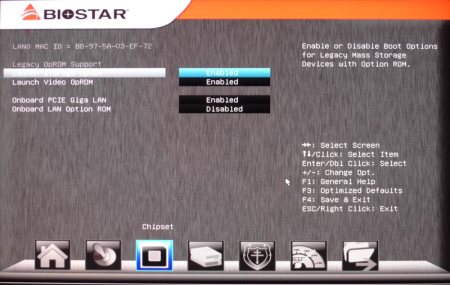

Onboard PCI-e Devices.
реклама

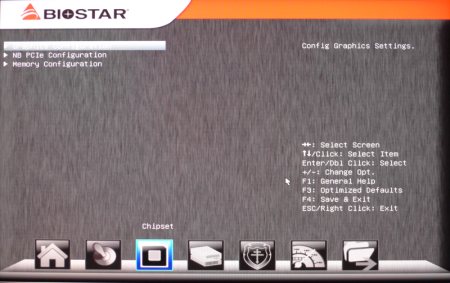

System Agent (SA) Configuration.

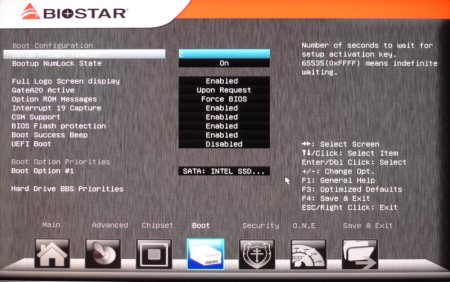

Дальше идет значок BOOT.

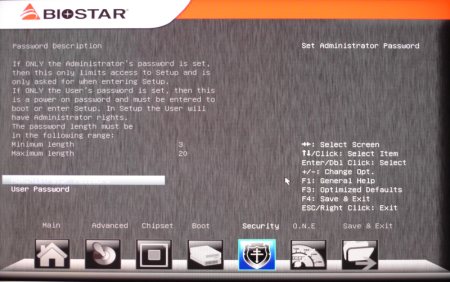

Следом за ней Security.

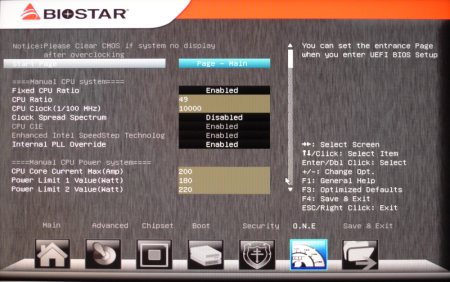

Затем следует страница O.N.E. На ней осуществляются функции разгона.
реклама
В самом низу есть возможность изменения напряжений в следующих диапазонах.
- CPU Vcore (от 1.000 В до 2.090 В с шагом 0.010 В);
- IGD Vcore (от 1.000 В до 1.520 В с шагом 0.010 В);
- DRAM Voltage (от 1.300 В до 2.112 В с шагом 0.012 В);
- Vcc SA (от 0.900 В до 1.605 В с шагом 0.012 В);
- Vcc IO (от 1.062 В до 1.700 В с шагом 0.012 В).

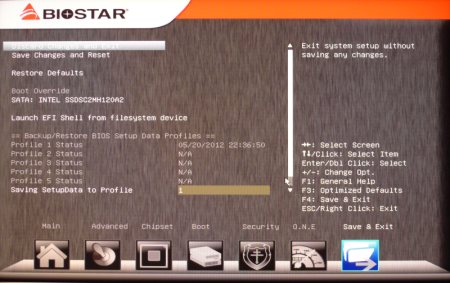

Замыкает меню пункт Save & Exit.
На этой же странице находятся профили, в которых можно сохранить произведенные установки.
Тестовый стенд
Тестирование материнской платы Biostar TZ77XE4 проводилось в составе следующей конфигурации:
- Процессоры:
- Intel Core i7-2600K (3400 МГц);
- Intel Core i7-2700K (3500 МГц);
- Intel Core i7-3770K (3500 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: Biostar TZ77XE4, версия BIOS 1001;
- Память: Samsung M378B5273DH0-CH9, 2 x 4 Гбайта DDR3 1333;
- Видеокарта: Sapphire HD 7970 (925/5500 МГц (ядро/память));
- Накопитель SSD: Intel 510 series 120 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Вт.
Испытание платы и разгон
Кто бы мог предположить, что разгон процессора на плате, входящей в линейку T-Series, окажется не самым легким испытанием. Забегая вперед, отмечу, что лучше заранее узнать разгонный потенциал и рабочие напряжения CPU. Дело в том, что после неудачного разгона неприятности только начинаются. Во-первых, конечно же, система не выходит из ступора при переразгоне. И это полбеды, поскольку есть кнопка ClrCMOS и профили в BIOS, где можно хранить настройки. Но если система зависла, то она перестает реагировать абсолютно на все и помогает только полное обесточивание. На этом сюрпризы не заканчиваются.
Далее на одних и тех же настройках тестовая конфигурация может быть как стабильна, так и нет. Иными словами, она работает, как хочет. И самое неприятное - часто слетает операционная система. Я восстанавливал ее раз восемь за все тестирование, а на это уходит немало времени. Исходя из всего этого, даже не знаю, есть ли смысл в полученных результатах, если они не отражают стабильной работы. Ведь может оказаться так, что после очередной перезагрузки система не стартует или опять «рухнет» диск.
Однако на всякий случай все же приведу полученные результаты. С процессором Intel Core i7-2600K удалось взять планку 4900 МГц.
Core i7-3770K покорилась частота в 4700 МГц.
Память в обоих случаях функционировала на частоте DDR3 2133 МГц с таймингами 10-10-10-27-1Т.
Здесь стоит пояснить, зачем для тестирования был взят Intel Core i7-2700K и почему его нельзя было использовать вместо i7-2600K? Во-первых, хотелось объективно оценить разницу между ядрами Ivy Bridge и Sandy Bridge в одинаковых условиях. Во-вторых, разгон Core i7-2700K как-то не заладился, частота 4900 МГц покорилась ему при гораздо большем напряжении. Поскольку на руках были оба процессора, то глупо было этим не воспользоваться.
реклама
Производительность и тепловой режим
Тестирование Biostar TZ77XE4 проводилось на открытом стенде при комнатной температуре 27°C в следующих режимах:
- Biostar TZ77XE4, Intel Core i7-2700K (3500 МГц), турборежим 3800 МГц, память 1333 МГц, тайминги 9-9-9-24-1Т, Sapphire HD 7970;
- Biostar TZ77XE4, Intel Core i7-2600K @ 4900 МГц (46х100), память 2133 МГц, тайминги 10-10-10-27-1Т, Sapphire HD 7970;
- Biostar TZ77XE4, Intel Core i7-3770K (3500 МГц), турборежим 3900 МГц, память 1333 МГц, тайминги 9-9-9-24-1Т, Sapphire HD 7970;
- Biostar TZ77XE4, Intel Core i7-3770K @ 4600 МГц (46х100), память 2133 МГц, тайминги 10-10-10-27-1Т, Sapphire HD 7970.
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
3DMark 2001 SE
3D Marks
Включите JavaScript, чтобы видеть графики
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark 2011
Performance, Marks
Включите JavaScript, чтобы видеть графики
Extreme, Marks
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
