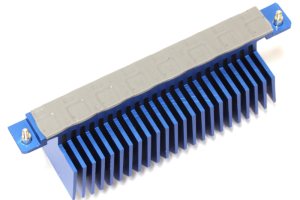

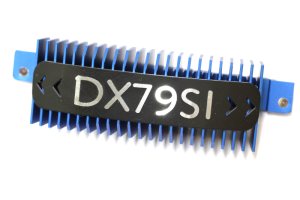

На нем есть чёрная пластинка из такого же материала с серебристой надписью, обозначающей наименование модели. В качестве термоинтерфейса используется серая терморезинка. А вот с креплением инженеры явно перемудрили. Даже не столь важно, что винт, который вы выкручиваете с обратной стороны, таковым не является. На самом деле это гайка, а шпилька с резьбой находится в самом радиаторе.
Видно, что одну её часть приспособили для отверстия, специально изготовленного в текстолите для монтажа, а в верхней части разместились шайба и пружина. Но сейчас речь не о сложности конструкции, а о том, что прижима фактически нет. Да, радиатор просто болтается в разные стороны, а чтобы взять плату за него, даже и не думайте. И, к сожалению, конструкцию эту доработать непросто, ведь надо не только подобрать шайбу определённых размеров, но и суметь её установить.
Северный мост накрывает… Нет, постойте, никакого северного моста нет, зачем тогда этот радиатор на его месте?
реклама

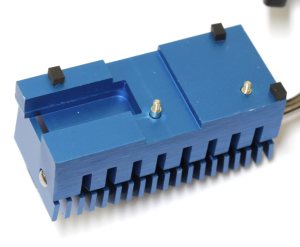

Кроме как бутафорией подобное не назовешь. Радиатор не касается никаких частей, более того в нём специально проделаны канавки, чтобы он не мешал силовым элементам фазы на линии CPU Vtt, которую и накрывает. Он так же, как и мосфетный, изготовлен из алюминия. И в этом случае не обошлось без черной пластинки, на сей раз с логотипом производителя. В отличие от мосфетного радиатор «северного моста» состоит из двух частей, между которыми проходит тепловая трубка, уходящая в сторону чипсета. Для безопасного контакта с текстолитом на нём можно увидеть чёрные ножки.

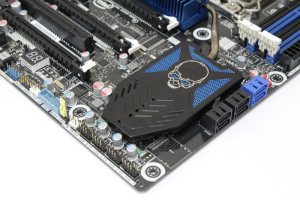

Другой конец тепловой трубки подводится к радиатору, который громоздится над чипсетом.

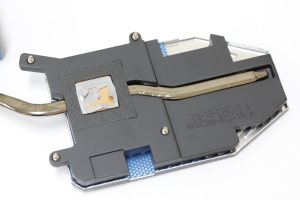

Сверху чёрная декоративная крышка с изображением черепа и синие сетчатые вставки. С обратной стороны видно медное основание, к которому приклеивается тепловая трубка. Она, в свою очередь, проходит в специальном желобке чёрного невысокого радиатора, который и венчает эта декоративная крышка. Я попытался её снять, но она хорошо приклеена и не поддалась моим усилиям. В качестве термоинтерфейса используется пластичное серое вещество, которое походит на очень густую термопасту. Контакт хороший, поэтому менять его нет смысла. А вот крепление всё такое же безобразное, ещё один повод не трогать систему охлаждения.

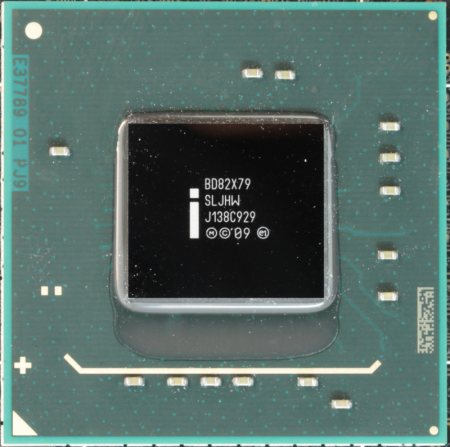

Под радиатором спрятался набор логики Intel X79 Express, более известный как самый дорогой чипсет компании.

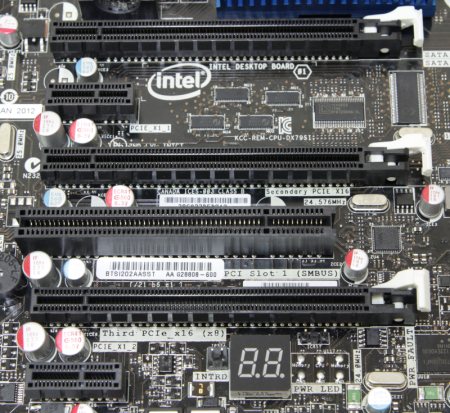

На плате распаяно три слота PCI-e x16, самый нижний работает в режиме x8. Все чёрного цвета с белыми защёлками.
реклама
Удобство их использования находится под сомнением потому, что нижнюю часть практически всегда закрывает видеокарта, а верхний выступ очень маленький, на него нужно чем-то давить, но при этом велик риск того, что этот предмет соскользнёт и ударит по плате. Особенно это заметно в случае с самим верхним слотом, ведь он расположен в непосредственной близости от радиатора. Я пробовал вставить в проём карандаш с ластиком на конце – не влез, пришлось искать деревянную линейку. А для постоянных манипуляций с видеокартами - вообще беда, лучше сразу откусить этот радиатор от тепловой трубки.
Тем не менее, производителем заявлена поддержка всех мультиграфических технологий: SLI, Quad SLI, 3WAY SLI, CrossFireX, Quad CrossFire. Для части этих связок даже предусмотрены мостики в комплекте. Помимо вышеуказанных слотов, есть два PCI-e x1 и один обычный PCI.
Кому-то, безусловно, понравится такое расположение разъёмов. Для других же это будет неприемлемо. Да, этот вариант подойдёт для 3WAY SLI из двухслотовых карт, но зазора между ними практически не будет, воздух будет поступать плохо, а о двух трёхслотовых платах типа ASUS GTX 580 DCII можно забыть. Данный пункт сугубо индивидуален, и не относится ни к плюсам, ни к минусам, а всего лишь к особенностям.
Для поддержки накопителей и приводов на плате распаяно три сдвоенных разъёма SATA, обеспечивающие поддержку шести устройств.
Два из них соответствуют стандарту SATA 3 и выделены синим цветом, оставшиеся четыре ограничиваются только спецификациями SATA II. Все они представлены силами логического чипа Intel x79.
Помнится, при изучении комплекта поставки, я наткнулся на листовку с описанием технологии Smart Response Technology (можно перепутать с Intel Rapid Storage Tecnology) и накопителя Intel 311 series. Но на самом деле SRT поддерживает только Intel Z68, а у Intel x79 на данный момент она отсутствует. С другой стороны, её польза сомнительна, особенно в высокопроизводительном сегменте, просто потому, что покупатель предпочтёт купить обычный SSD диск под систему. Это будет не намного дороже, но гораздо эффективнее.
Никаких других SATA контроллеров на плате не предусмотрено, отсутствуют и порты eSATA на задней панели.

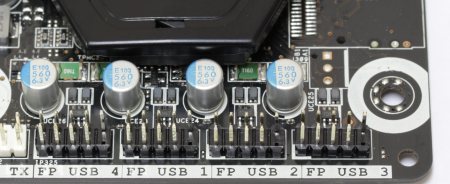

Теперь посмотрим на наличие другого популярного интерфейса, а именно USB 2.0. Здесь компания опять задействовала в полной мере возможности интегрированного в чипсет контроллера этой шины. В правом нижнем углу находятся четыре колодки для подключения восьми устройств.

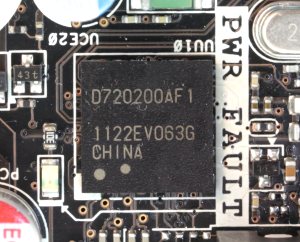

Ещё шесть разъёмов USB 2.0 находятся на задней панели. Плюс к этому инженеры компании решили наделить плату Intel DX79SI ещё и поддержкой стандарта USB 3.0 с помощью двух сторонних контроллеров NEC/Renesas D720200AF1.

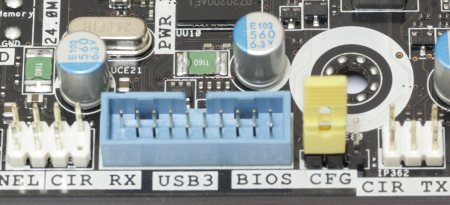

Два разъёма находятся на задней панели. Колодку USB 3.0, для подключения задней планки или передней панели с двумя портами, можно найти по нижнему краю платы.
По обеим сторонам расположены коннекторы CIR, а справа джампер сброса BIOS.
реклама
Практически по середине нижнего края платы находится разъём для подключения кнопок и индикаторов корпуса.

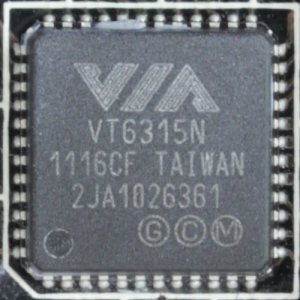

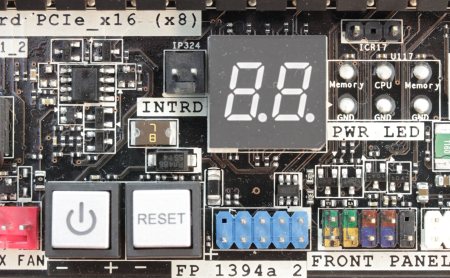

Рядом с ним можно обнаружить: индикатор POST-кодов, контактные площадки для замера напряжений, кнопки Power, Reset, колодку IEEE 1394. Наличием последнего интерфейса пользователи обязаны отдельному контроллеру VIA VT6315N.
Он поддерживает сразу два порта, поэтому для еще одного нашлось место на задней панели.

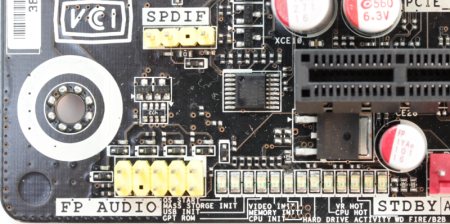

В левом нижнем углу находятся разъёмы передней аудиопанели и S/PDIF Out, а ближе к нижнему краю целая россыпь светодиодов, которые служат индикаторами работы тех или иных компонентов.

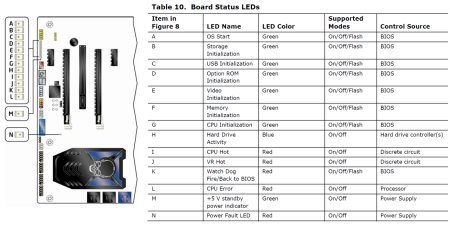

Для расшифровки значений в инструкции предусмотрена специальная таблица.

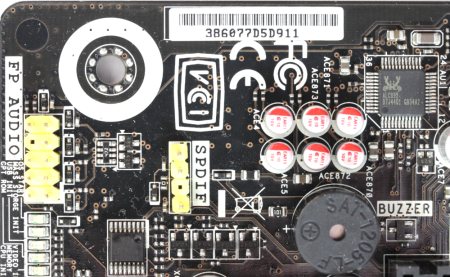

Выше по левой стороне находится восьмиканальный звуковой кодек Realtek ALC892.

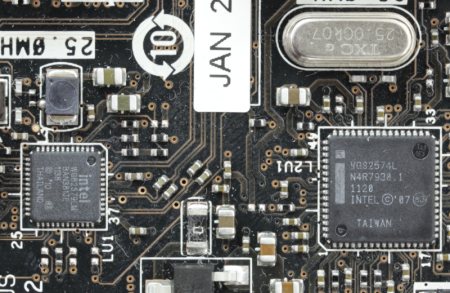

Дальше, продвигаясь вверх, обнаруживаем две микросхемы гигабитных сетевых адаптеров.
Это два продукта производства компании Intel: WG82574L и WG82579L.

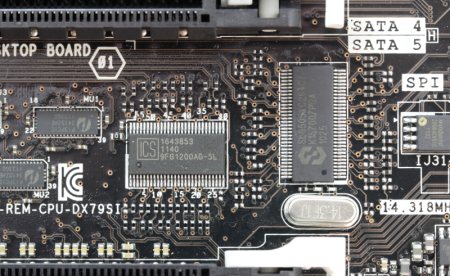

Между двумя верхними слотами PCI-e x16 распаяны две микросхемы тактовых генераторов ICS 1643853 и SLG505YC264CT.
Посмотрим теперь на разъёмы, расположенные на задней панели.
- Переключатель Back to BIOS;
- Два разъёма USB 3.0;
- Шесть разъёмов USB 2.0;
- Один разъём IEEE1394;
- Два гигабитных сетевых разъёма RJ-45;
- Пять аудиоразъёмов типа minijack;
- Один оптический разъём S/PDIF Out.
Технические характеристики
Поддерживаемые процессоры | Core i7 второго поколения в исполнении Socket 2011 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel X79 Express |
Оперативная память | 8 x 240-pin DDR3 DIMM, четырёхканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) |
Слоты расширения | 3 - PCIe 3.0 x16 (нижний в режиме x8) 2 - PCIe 3.0 x1 1 - PCI 2.2 |
Поддержка Multi-GPU | CrossFireX, SLI, Quad CrossFire, Quad SLI, 3-WAY SLI (x16+x16+x8). |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит/с порта – Intel X79; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel X79; RAID 0, 1, 5, 0+1, JBOD |
Поддержка IDE и eSATA | нет; нет |
Сеть | 1х Intel WG82574L 1x Intel WG82579L |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 6+8x USB 2.0 (Intel X79) |
USB 3.0 | 2+2x NEC D720200AF1 |
IEEE-1394 | 1+1x VIA VT6315N |
Системный мониторинг | Winbond W83677HG-i |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 6x USB 2.0/1.1 2х USB 3.0 1x IEEE1394a 2x RJ45 1x optical S/PDIF Out 5x 3.5 мм Jack 1x переключатель Back to BIOS |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
