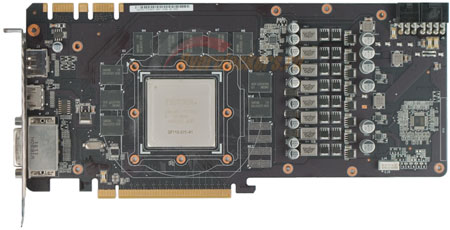

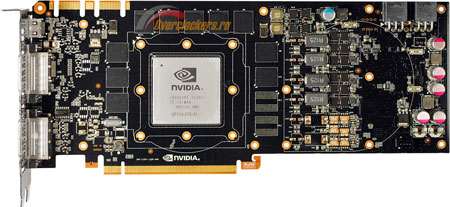

Во-первых, увеличилась до 110 мм высота за счет измененной разводки силовых и сигнальных цепей. Во-вторых, общее число фаз подсистемы питания достигло восьми, и шесть из них работают в цепи питания графического процессора.

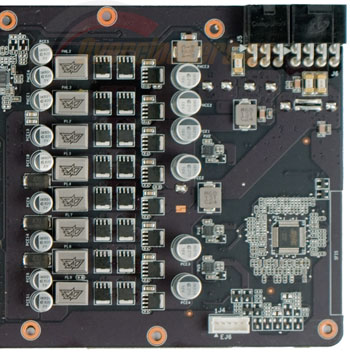

Во-вторых, полностью переработан преобразователь питания. Всего в нем восемь фаз, из которых шесть отданы GPU, оставшиеся две – видеопамяти.

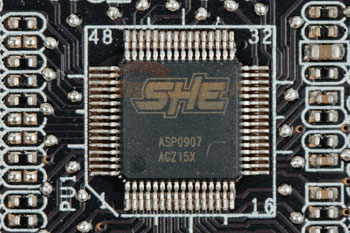

Рядом с силовой частью распаян контроллер DC-DC конвертера ASP0907:
реклама
Аббревиатура SHE расшифровывается как Super Hybrid Engine. Он используется на многих «прокачанных» версиях видеокарт ASUS, таких как MARS, DirectCU и других. Предположительно, это перемаркированный uP6208; по крайней мере, распиновка части выводов совпадает.

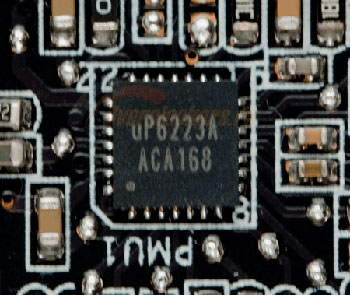

Второй контроллер, uP6223A, распаян рядом с двумя фазами, задействованными в цепи питания памяти.

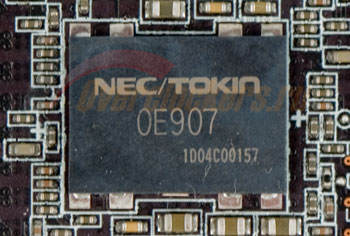

На обратной стороне печатной платы, под GPU, распаян пленочный конденсатор NEC Proadlizer, специально разработанный для применения в импульсных преобразователях и высокочастотных схемах.

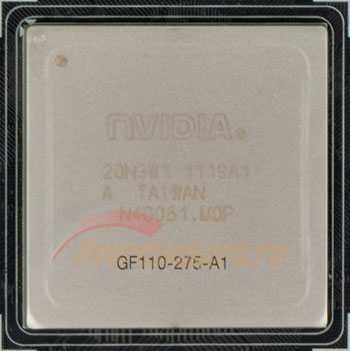

Графический процессор – GF110 ревизии A1. Тактовые частоты 742/1484 МГц, что всего на 10 МГц больше официальных (732/1464 МГц). То есть заводского разгона, по большому счету, нет.
реклама
Микросхемы видеопамяти в количестве десяти штук распаяны вокруг GPU. Общий объем 1280 Мбайт, тип – GDDR5

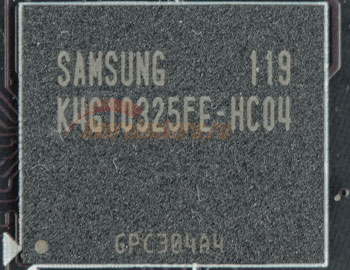

Производитель памяти – Samsung, микросхемы с маркировкой K4G10325FE-HC04 способны работать на частотах до 1250 (5000) МГц. В данном случае их частота составляет всего 950 (3800) МГц.
Технические характеристики
|
|
DirectCU II |
|
Графический процессор |
|
|
|
Частота ядра, МГц |
|
|
|
Частота шейдерного блока, МГц |
|
|
|
Количество универсальных процессоров, шт. |
|
|
|
Количество текстурных блоков, шт. |
|
|
|
Количество ROP, шт. |
|
|
|
Тип видеопамяти |
|
|
|
Объем видеопамяти, Мбайт |
|
|
|
Шина памяти, бит |
|
|
|
Частота видеопамяти, МГц |
|
|
|
Максимальное тепловыделение, ватт |
|
|
|
Цена, руб. |
|
|
|
Тестовый стенд и программное обеспечение
Конфигурация тестового стенда:
- Материнская плата: ASUS Sabertooth P67 (BIOS 1305);
- Процессор: Intel Core i7-2600K @ 4.7 ГГц 1.33 В;
- Система охлаждения процессора: IceHammer 4500;
- Оперативная память: Geil DDR3-1333, 8-8-8-24, 1.5 В;
- Видеокарта: ASUS GTX 570 DirectCu II;
- Блок питания: OCZ ZX 1250 Ватт.
Программное обеспечение:
- Операционная система: Windows 7 Ultimate x64 en;
- Драйвера видеокарты: ForceWare 285.62 & 290.36;
- Тестовое ПО:
- MSI Afterburner 2.2.0 beta 10;
- FurMark 1.9.1;
- GPU-Z 0.5.9.
Температуры и уровень шума
Прошлая «заряженная» видеокарта производства ASUS, попавшая ко мне в руки, доставила массу хлопот и никакого удовольствия. Эта же, напротив, не переставала радовать показателями.
Во-первых, рабочие температуры. По современным меркам они малы, да к тому же достигаются при работе вентиляторов на 27% от максимальной скорости.
Температура GPU
Idle | Burn
oC
Включите JavaScript, чтобы видеть графики
Во-вторых, уровень шума. При скорости вращения более 2000 об/мин производимый крыльчатками шум хорошо слышим при использовании открытого стенда, но до этого порога понять, работает ли СО на видеокарте, можно только визуально. Совершенно некомфортные скорости - выше 2700 об/мин. Впрочем, не больно-то они и нужны в стандартных условиях – выигрыш в пару градусов не стоит того, чтобы терпеть натужный рев системы охлаждения.
Теперь то же самое – в цифрах:
реклама
Уровень шума СО
1 м
дБ
Включите JavaScript, чтобы видеть графики
Однозначно к GTX 570 DirectCU II стоит присмотреться любителям тишины – при хорошей вентиляции корпуса её совсем не будет слышно.
