Вентилятор

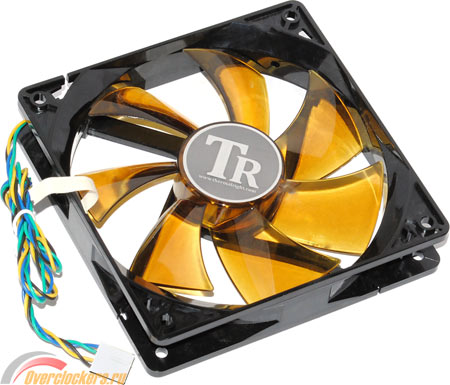

Thermalright True Spirit укомплектован вентилятором типоразмера 120х120х25 мм.

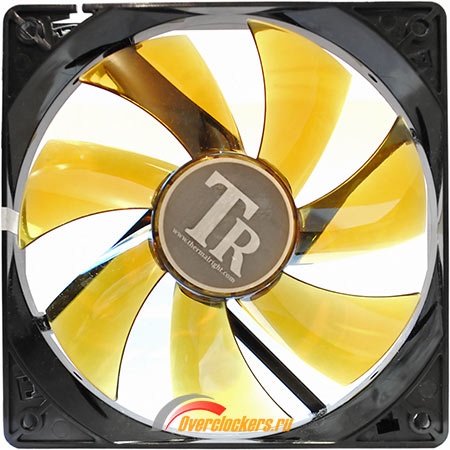

Семилопастная крыльчатка выполнена из полупрозрачного пластика. Ее профиль ничем не примечателен (по крайней мере, «акульих плавников» и прочей экзотики не замечено):

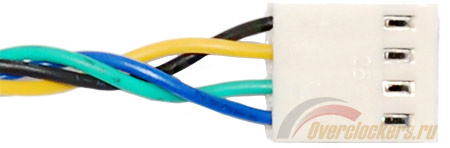

Сильная сторона данного вентилятора – наличие четырехштырькового разъема питания. Это означает, что почти на любой современной материнской плате скоростью вращения крыльчатки можно будет управлять программными средствами.
реклама

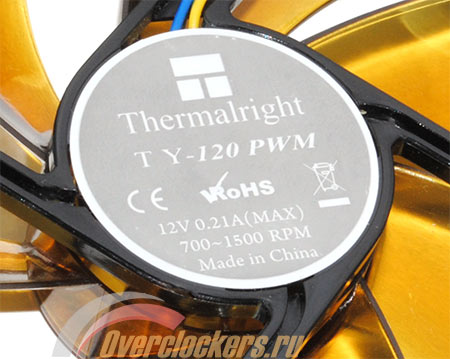

С определением точных характеристик вентилятора у меня возникла небольшая сложность. Дело в том, что на официальном сайте производителя модель Thermalright TY-120 PWM…

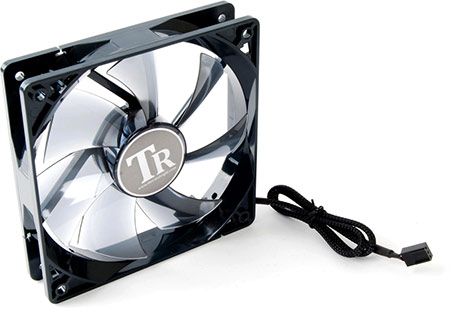

… не упоминается. Также я не смог найти указаний на использование TY-120 PWM для других моделей кулеров Thermalright. Однако во время более подробного «прочесывания» официального сайта был обнаружен чрезвычайно похожий вентилятор, называющийся X-Silent.
Судя по всему, разница между этими «вертушками» состоит только в цвете крыльчатки и типе разъема питания. Заявленная номинальная скорость вращения X-silent составляет 1000 об/мин, для TY-120 PWM указан диапазон 700-1300 об/мин (по данным на коробке, на самом вентиляторе написано 700-1500, но разогнать «вертушку» выше 1250 об/мин оказалось невозможно).
Вес вентилятора (вместе с шнуром питания 400 мм) - 94 грамма. Данных по производительности не сообщается.
Также можно отметить, что в 2009 году авторы обзоров радиатора Cogage True Spirit именовали очень похожий (или вообще тот же самый) вентилятор просто Thermalright Cogage Fan, поскольку на нем не было фирменной цифровой маркировки. Так что у этой модели долгая история, хоть в свободной продаже мне ее встречать не приходилось.
реклама
Тестовый стенд
- Материнская плата: ASUS P8P67 PRO (BIOS v 1204);
- Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
- Системы охлаждения процессора:
- Thermalright True Spirit;
- Ice Hammer IH-4500;
- Noctua NH-D14;
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2x2 Гбайта, двухканальный режим);
- Видеокарта: AMD Radeon HD 6970;
- Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
- Блок питания: Hiper K1000, 1 кВт;
- Корпус: открытый стенд;
- Дополнительно: Два вентилятора Scythe Slip Stream SY1225SL12SH.
Программное обеспечение:
- Операционная система: Windows 7 x64 Ultimate;
- Драйвер видеокарты: AMD Catalyst 11.12;
Установка
Из-за наличия в комплекте поставки универсального крепления (одинакового для нескольких продуктов Thermalright) установка True Spirit и протестированного ранее HR-02 проходит практически идентично. Поскольку этот процесс был подробнейшим образом описан в прошлый раз, я не буду заострять внимание на мелочах, а приведу предельно краткую пошаговую инструкцию по установке радиатора для системы с процессором Intel. Она может оказаться полезной для будущих владельцев True Spirit.
Брошюрка, обнаружившаяся в коробке с радиатором, рекомендует начинать сборку с установки четырех длинных винтиков в пазы на упорной крестовине. Разные отверстия следует использовать для различных процессорных разъемов. В данном случае винты занимают среднее положение – для LGA 1155/1156. Сложностей на этом этапе не должно возникнуть даже у малоопытных пользователей; достаточно правильно выбрать винтики (самые длинные из входящих в набор) и пластиковые шайбы (нужно использовать те, что покрупнее, более мелкие предназначены для разъемов AMD).

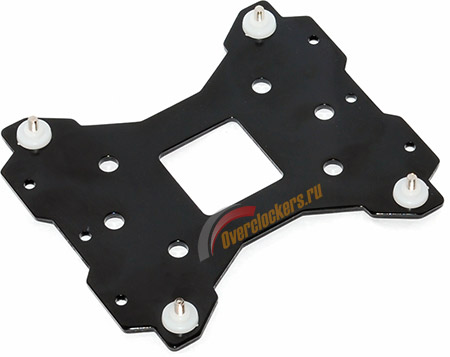

В итоге должна получиться вот такая конструкция:
Далее упорную крестовину с винтами следует «подложить» под материнскую плату:
С фронтальной стороны будут видны лишь крошечные шпеньки. На них необходимо навернуть гайки с насечкой, следя, чтобы с текстолитом соприкасалась сторона, покрытая пластиком:

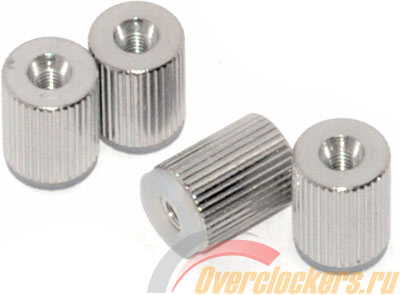

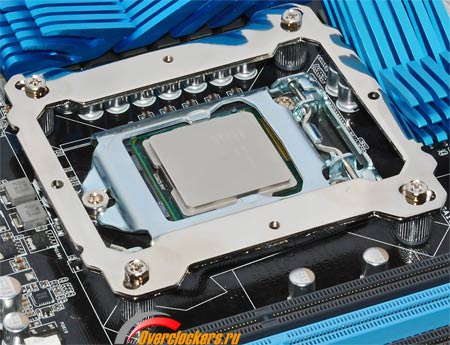

Гайки сделаны двойными (с внутренней резьбой на обоих концах), так что их обратная сторона используется для фиксации монтажной рамки с помощью еще четырех винтиков.

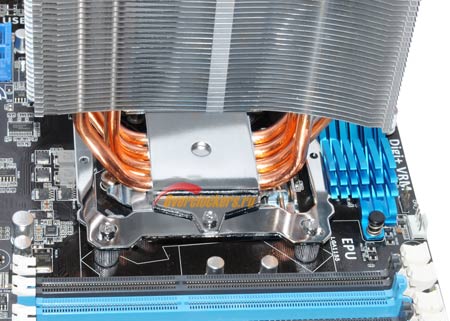

Рамку можно установить в двух положениях, от чего в дальнейшем будет зависеть ориентация радиатора (вдоль или поперек защелки процессорного разъема). Крепление кулера к рамке осуществляется посредством дополнительной прижимной пластины, «накладываемой» на основание сверху. Далее в разделе, посвященном производительности СО, приводятся данные, полученные при установке радиатора «вдоль»:
реклама

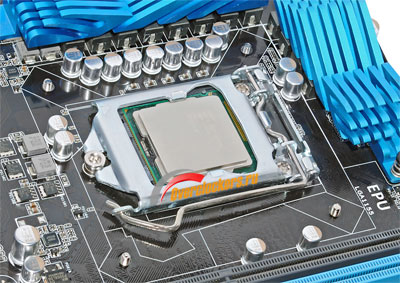

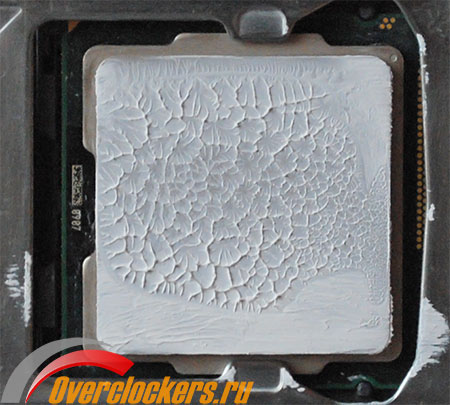

Я несколько раз менял положение, однако существенной разницы температур замечено не было. Отмечу, что во всех случаях прижим получался достаточно сильным, однако это ничуть не улучшило ситуацию с кривизной основания, типичный отпечаток на теплораспределительной крышке процессора выглядит так:
Да уж, печально (незакрытыми остались сразу три угла), однако по центру, где располагается кристалл процессора, контакт очень неплох.

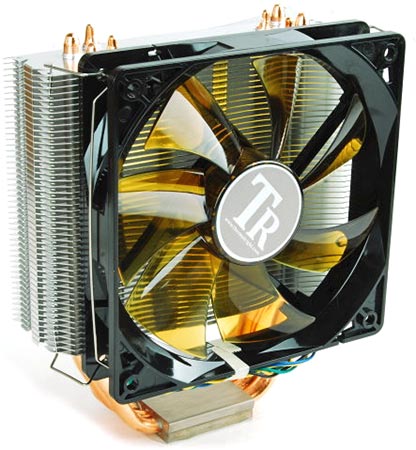

Вентилятор устанавливается на радиатор с помощью двух проволочных скобок, входящих в комплект поставки.
Это совсем несложно, так что данный этап сборки можно даже не комментировать. Единственное, на что стоит обратить внимание: в комплект входят только две скобы, так что с установкой второй «вертушки» могут возникнуть проблемы. Мне удалось установить два вентилятора, прижав каждый из них только одной скобой – для тестов на открытом стенде такой вариант подходит, однако при сборке системы для постоянного использования я бы его не рекомендовал. Конструкция получается очень непрочной, вентиляторы периодически отваливаются «сами по себе» - от малейшего касания.
При тестировании крупных радиаторов, в статье принято отводить особый раздел под «совместимость». В данном случае это необязательно: True Spirit компактен, так что в любом из положений он не перекрывает разъемы расширения на плате.

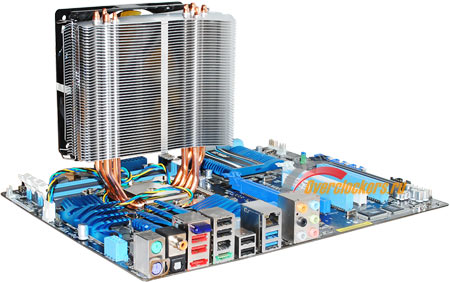

Единственные цифры, которые нужно знать покупателю: общая высота радиатора, измеренная от поверхности текстолита (168 мм – важно для малоразмерных корпусов с небольшой глубиной) и расстояние от поверхности платы до самого нижнего ребра (~55 мм – кулер у Thermalright получился «голенастым», на фото можно оценить, насколько он возвышается над радиаторами VRM CPU).

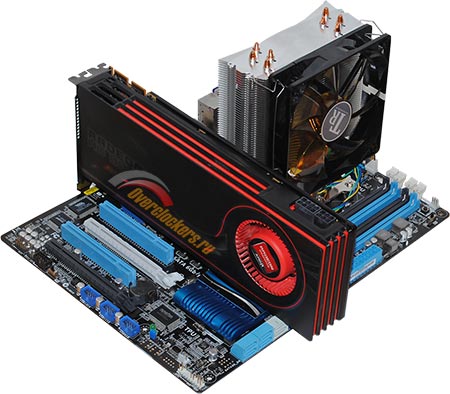

В общем виде тестовая система выглядит так:
Все тесты проводились при горизонтальном расположении материнской платы, видеокарта устанавливалась в ближайший к процессорному разъему слот PCIe 2.0 16x.
