Старый знакомый: тестирование процессорного кулера Thermalright True Spirit (страница 2)

Конструкция радиатора

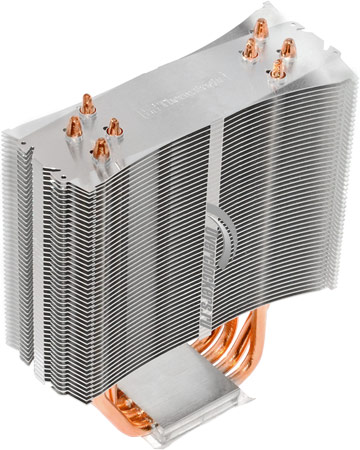

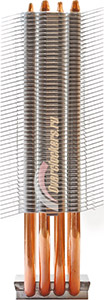

Описываемая конструкция несложна, так что даже по первой фотографии о ней можно получить законченное впечатление:

Радиатор представляет собой классическую «башню» с расположенными параллельно основанию ребрами и четырьмя U-образными 6 мм тепловыми трубками.

Пропорции True Spirit вполне типичны: радиатор не «раздут» в толщину, в отличие от протестированного ранее Macho HR-02. Общая высота радиатора составляет 161 мм с учетом выступающих концов тепловых трубок (без них – 153 мм). Ширина радиатора – 126 мм. Толщина по краям – до 54 мм, в центре – 38 мм. Таким образом, данную модель можно отнести к компактным (разумеется, только по нынешним меркам, несколько лет назад такая конструкция расценивалась бы как настоящий «суперкулер», пусть и не самый крупный).

Вес данной модели составляет 481 граммов. С комплектным вентилятором этот показатель увеличивается до 575 граммов, что тоже совсем немного по современным меркам. При оснащении True Spirit парой «вертушек», вся конструкция потянет на ~650-680 граммов, то есть и в этом случае можно не опасаться существенного прогиба текстолита материнской платы (особенно если учесть, что в комплект входит массивная упорная крестовина).

Если заняться измерениями только рассеивающей части радиатора «в анфас», ее ширина составит 126 мм, а высота 107 мм. Отсюда следует, что установка на True Spirit 140 мм вентилятора бесперспективна: даже комплектная «стодвадцатка» дует мимо ребер в нижней части, «стосороковка» же и вовсе будет «торчать во все стороны».

Общее количество ребер радиатора равно сорока восьми. Их толщина ~0.5 мм, межреберное расстояние составляет 1.9-2 мм (в центре оно максимально, по краям загнутые концы ребер чуть сближаются). Эти данные позволяют считать True Spirit – «универсалом»: очевидно профиль специально не оптимизировался под сверхтихие низкооборотные вентиляторы (при этом межреберное расстояние должно быть большим), но пластины и не «насажены» впритык друг к другу (в этом случае можно достичь большей площади рассеивания из-за увеличения количества ребер, но «продуть» такую конструкцию сможет только шумная высокооборотная «вертушка»)

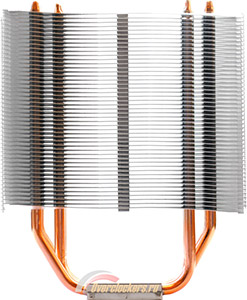

Уже упоминавшийся изгиб пластин (они как бы чуть «скручены» наподобие лопасти пропеллера) лучше всего можно оценить по следующим фотографиям «на просвет»:

Подобные «аэродинамические оптимизации» сегодня применяются всеми ведущими производителями радиаторов. В данном случае тяжело судить, насколько оправданны усилия инженеров, но совершенно очевидно, что благодаря такой форме пластин немного увеличивается общая площадь оребрения при сохранении габаритов конструкции. По этой логике ребра вообще выгодно «складывать гармошкой» - в этом случае площадь получится максимальной, однако и аэродинамическое сопротивление подобного профиля будет зашкаливать – для его обдува придется использовать вентиляторы с очень высоким давлением.

Общую площадь рассеивания True Spirit производитель не сообщает, но по моим собственным подсчетам (надо отметить, довольно грубым, поскольку дело осложняется особой формой и изгибом пластин) она должна чуть превышать 8000 квадратных сантиметров. Это хороший показатель для компактной «башни» под 120 мм вентилятор, но кулер всё же значительно уступает более крупным «односекционникам» вроде Ultra-120 Extreme (не говоря уж про здоровенный TR Archon).

В заключение отмечу, что рассеивающие пластины радиатора закреплены на тепловых трубках без применения пайки (то есть просто «запрессованы» на них «внатяг»). Данная особенность конструкции может оказывать заметное влияние на эффективность охлаждения: все дорогостоящие модели компании давно уже «пропаиваются» и многие читатели склонны видеть в этом серьезное преимущество.

Также отмечу, что ребра снабжены небольшими перпендикулярными отгибами по краям и в центре радиатора, что позволяет чуть увеличить прочность конструкции (конечно, это не сложные «замочки», соединяющие пластины на старших моделях, но даже их достаточно, чтобы сделать радиатор более «монолитным», не позволяя ребрам гнуться поодиночке).

К сожалению, отгибы по бокам радиатора слишком невелики, чтобы серьезно препятствовать паразитному рассеиванию воздуха в стороны. Простейший «тест» ладонью показал, что из-за этого напрасно теряется часть потока.

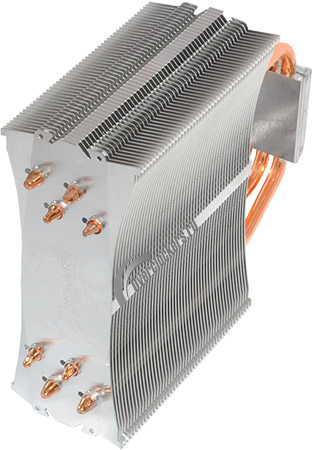

Тепловые трубки по нынешней моде расположены в шахматном порядке. Подобное техническое решение позволяет достичь более равномерного прогрева пластин:

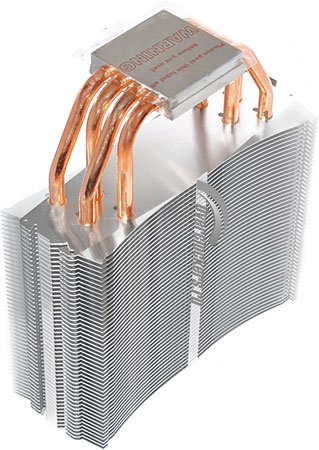

Отмечу, что хотя трубки и не припаяны к ребрам, зато на крепление основания припоя не пожалели:

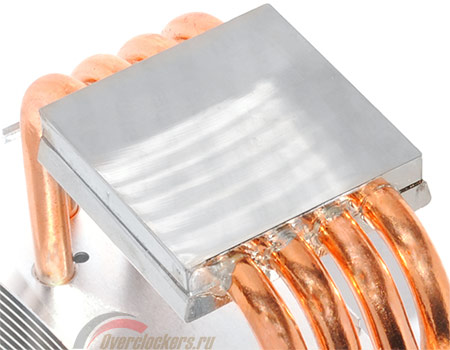

Здесь используется медная никелированная пластина размерностью 38х38 мм с проточенными в ней желобками. Зазор между трубками составляет около 2 мм, такое же расстояние отделяет их от поверхности основания. Сверху трубки прижаты почти такой же пластиной, которая играет роль дополнительного теплораспределителя и также крепится пайкой. На фото выше, благодаря удачной подсветке, можно без труда заметить поперечные следы шлифовки. Тем не менее, тактильно они совершенно не прощупываются, более того, при беглом осмотре создается впечатление, что поверхность идеально отполирована «в зеркало».

Для Thermalright это совершенно нехарактерно: ранее даже на самых дорогих радиаторах компании основание было слабым местом конструкции. Мало того, что обычно на нем без труда можно было заметить «горб» по центру, так еще и само качество поверхности не выдерживало никакой критики: грубые дугообразные следы шлифовального круга – это обычное дело для IFX-14 или Ultra-120 Extreme.

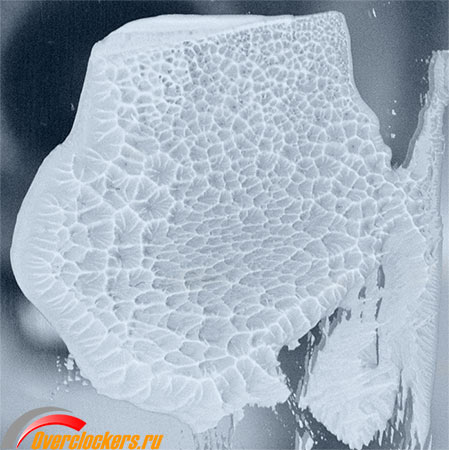

К сожалению, пресловутый «горб» мне удалось с легкостью обнаружить и здесь. Он выражен также сильно, как и раньше. Для наглядной демонстрации я покажу пару отпечатков не на крышке процессора, а на идеально «выведенной» поверхности зеркала:

Так зеркало отпечатывается на основании радиатора. А вот такой отпечаток оставляет само основание (здесь есть небольшой смаз, но в данном случае это не столь важно):

Конечно, сильный прижим поверхностей может улучшить ситуацию, но все равно очевидно, что у этого основания фактически «нет углов»: нормальный контакт достигается только в центре. Данный недостаток присущ многим продуктам Thermalright (даже основания некоторых СО для видеокарт у этой компании почему-то получаются выпуклыми). В профильных темах нашего форума читатели без труда могут отыскать истории в духе «Отполировал – 5 градусов минус!», и все-таки упорство американцев, тратящих огромные средства на разработку отличных радиаторов, а потом словно бы умышленно «портящих» их, остается одной из загадок компьютерной индустрии.

Если охарактеризовать конструкцию True Spirit в целом, - это обычная «башня» средних размеров, добротно сделанная (за исключением, пожалуй, основания), но лишенная ярких особенностей. Конструкторы уделили внимание полировке основания, использовали пластины радиатора сложной формы, однако здесь не применяются технологии, характерные для старших моделей компании («тотальная никелировка», крепление ребер радиатора пайкой).

Небольшие размеры и вес радиатора, а также наличие в комплекте универсального крепления должны привлечь к этому продукту покупателей, далеких от «экстрима». Однако для серьезного оверклокинга возможностей True Spirit может не хватить – впрочем, еще рано делать такие заявления, необходима практика.

А теперь, как не прискорбно, придется убить интригу тестирования. Внимательные читатели, следящие за рынком систем охлаждения, наверняка уже недоумевают – «что это автор так ударился в подробности, ведь показанный на фотографиях радиатор уже был подробно описан и протестирован еще пару лет назад?».

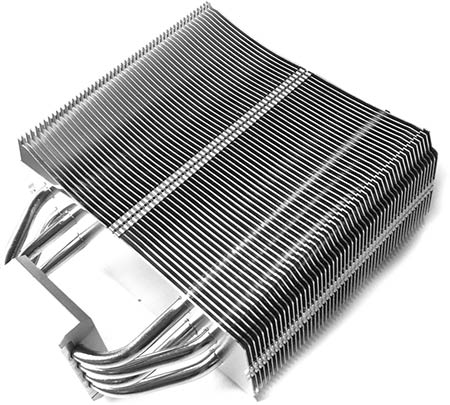

Дело в том, что модель Thermalright True Spirit чрезвычайно похожа сразу на два широко известных кулера. Во-первых, стоит вспомнить, конечно же, Thermalright Ultra-120.

На основе этого радиатора конструкторы компании в свое время разработали одну из самых удачных моделей Thermalright - Ultra 120-Extreme. От своего предшественника она отличалась увеличенной толщиной радиатора и дополнительной парой тепловых трубок. Первый же «сто двадцатый» быстро сошел со сцены, так как не мог соперничать с новинкой по эффективности. Тем не менее, если присмотреться, становится очевидно, что инженеры TR в точности воспроизвели конструкцию этого «рассеивателя» в новом True Spirit.

Это логично – «четырехтрубный» радиатор небольших размеров сам по себе недорог, к тому же специалисты TR в бюджетной модели убрали никелевое покрытие (за исключением основания) и пайку ребер: вот он - рецепт создания «тридцатидолларового» продукта.

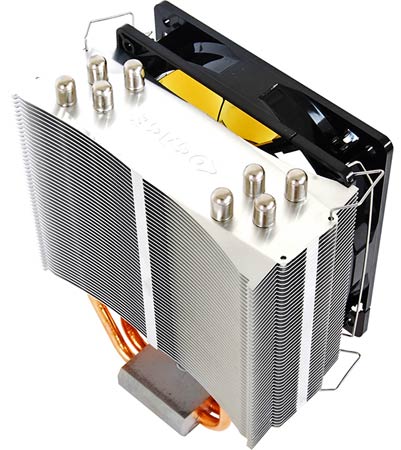

Если пользоваться «родственными аналогиями», Ultra-120 – это «старший брат» нынешнего подопытного, однако у последнего есть еще более близкий родственник – «близнец». Речь идет о модели Cogage True Spirit:

Сходство (если не сказать «идентичность») конструкций очевидно. Даже комплектный вентилятор на Cogage тот же самый! Никакого «плагиата» здесь, разумеется, нет. Просто Cogage – это дочерний бренд Thermalright, который был зарегистрирован в 2009 году для выпуска различной «непрофильной» продукции. Позже идея была пересмотрена и под этой маркой выпускались чуть удешевленные и упрощенные радиаторы Thermalright, которые производитель не хотел представлять под своим «премиум-брендом».

Особенно широкого распространения продукция Cogage не получила, но эти наработки теперь используются TR для создания бюджетных моделей. Новый True Spirit отличается от старого измененной конструкцией основания, слегка уменьшенной высотой (это вызвано не изменением конфигурации радиатора, а всего лишь удалением декоративных колпачков на концах тепловых трубок) и наличием удобного универсального крепления.

Конечно, этих изменений маловато для того чтобы объявить True Spirit абсолютно новым продуктом, однако я предлагаю продолжить тестирование. Все-таки идея «дешевого радиатора Thermalright» интересна сама по себе; к тому же Cogage производился только в конце 2009 – начале 2010 года, с тех пор сменилось не одно поколение CPU, да и общий расклад сил на рынке систем воздушного охлаждения стал иным.
