Система охлаждения
Немудрено, что после найденного сходства печатных плат эффект копирования мне начал казаться во всем. Система охлаждения Sapphire Radeon HD 6970 представляет собой решение проблемы с шумом референсной турбины. Конечно, многие могут поспорить о его эффективности, но не в случае, когда речь идет о разгонном потенциале HD 6970. Так уж сложилось, что графические процессоры Cayman хорошо реагируют на повышение напряжения и снижение температуры, но лишь в случае, если последнее действительно ощутимо.
В целом же, из-за проблем с отрицательными температурами у большинства видеокарт частотный потенциал GPU держится в районе 1000-1100 МГц. Все зависит от использованного охлаждения: «воздухом» или «водой».

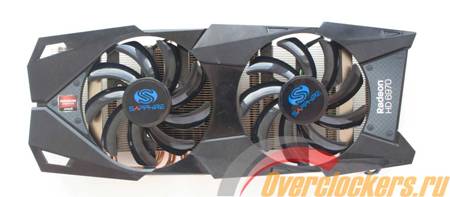

Снимать системы охлаждения, отличные от референсных, всегда приятно, поскольку зачастую достаточно открутить всего четыре винтика по углам GPU вместо пятнадцати-двадцати винтов у стандартных турбин. А если вспомнить о защите от снятия СО у NVIDIA, где необходимо быть обладателем отвертки-звездочки, то становится совсем грустно. Но с Sapphire подобный процесс занимает чуть меньше минуты, никаких трудностей при этом не возникает.

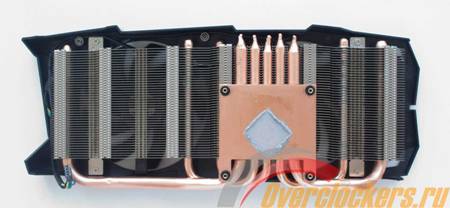

По отпечатку на основании радиатора видно, что достаточный прижим удается обеспечить даже четырьмя винтами, а термопасты, судя по подтекам, производитель и вовсе не пожалел.
реклама
Отделение самого радиатора от пластикового кожуха также не занимает много времени, достаточно открутить еще четыре винта.

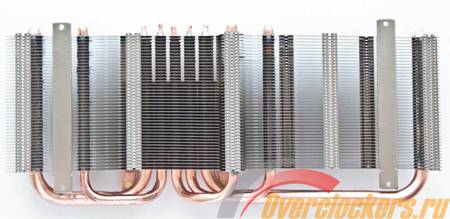

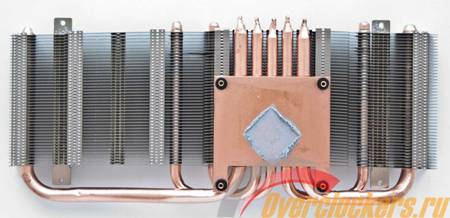

Конструкция алюминиевого радиатора с медными тепловыми трубками стандартна для современных СО видеокарт. В её основе лежит медное основание, которое и контактирует непосредственно с графическим процессором. Площадь «подошвы» в несколько раз больше площади видеоядра, что можно оценить положительно.
Сам процесс отвода тепла от основания СО заключается в его передаче тонким алюминиевым ребрам по пяти медным тепловым трубкам. Стоит отметить, что боковые тепловые трубки по своему диаметру чуть шире трех остальных.

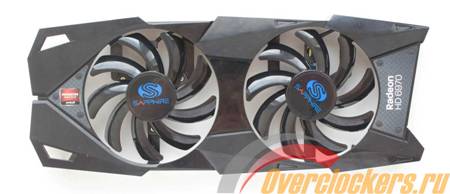

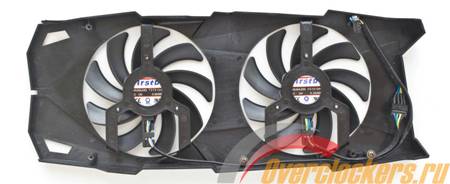

Пластиковый кожух достаточно гибок и при нажатии легко гнется.
реклама
В целом, система охлаждения выглядит, мягко говоря, неплохо, хотя окончательные выводы можно будет сделать по результатам замеров.
Утилита Sapphire TriXX

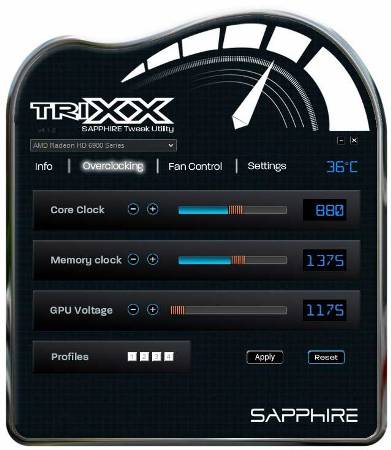

Постоянные читатели лаборатории уже знакомы с утилитой Sapphire TriXX, поэтому заострять внимание на её возможностях не стоит, отмечу лишь, что для версии Sapphire HD 6970 Dual Fan максимальными значениями для напряжений являются 1.3 В, а вот частоты ядра и памяти меняются в зависимости от используемого BIOS.
Видеокарты серии HD 6970 получили две версии BIOS, одна из которых задумана производителем, как резервная. Компания Sapphire уже не первый раз предлагает в своих продуктах модифицированную прошивку, которая включает некоторые улучшения. В данном случае использование второго BIOS позволяет увеличить номинальное напряжение до 1.2 В, а диапазоны частот до 1500 МГц для GPU и 2000 МГц для памяти. Возвращаясь к теме Sapphire TriXX, я недавно узнал, что оказывается её автором является владелец TechPowerUp и создатель утилиты GPU-Z, известный под ником Wizzard.
Тестовый стенд
Sapphire Radeon HD 6970 Dual Fan тестировались со следующими комплектующими:
- Процессоры:
- Intel Core i7-2600K, 3400 МГц @ 4600 МГц;
- Intel Core i7-3960X, 3300 МГц @ 5400 МГц;
- Система охлаждения: Corsair H100;
- Термопаста: Gelid Solutions GX-Extreme;
- Материнские платы:
- ASUS Maximus IV Extreme-Z;
- ASUS Rampage IV Extreme (BIOS 0076);
- Оперативная память: Corsair Dominator GTX8 10-12-10-30 1.65 В 4x2048 Мбайт;
- Накопитель: Corsair Force 3 GT, 120 Гбайт, SATA 6 Гбит/с;
- Блок питания: Corsair AX1200, 1200 Ватт, 2 шт.;
- Операционная система: Windows 7 Ultimate SP1 x64;
- Медный стакан для процессора: SF3D Inflection LN2 Pot;
- Медный стакан для видеокарты: k|ngp|n cooling tek 9.0 slim LN2 Pot, 4 шт.;
- Термометр: Fluke 54II, 2 шт.;
- Мультиметр: Fluke 28II.
Уровень шума

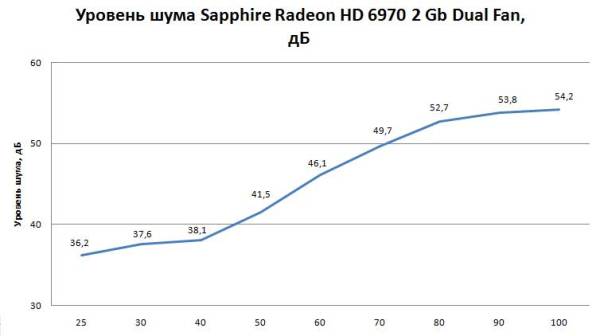

Замеры выполнялись шумомером Testo 815, расположенном на расстоянии 50 см от вентилятора видеокарты. Минимальная скорость вращения вентиляторов системы охлаждения Sapphire Radeon HD 6950 Dual Fan - 1187 оборотов в минуту, что в процентном соотношении составляет 25%. Уровень шума измерялся с шагом вращения крыльчатки 10%, максимально можно установить скорость 100%, а изменение скорости осуществлялось с помощью утилиты MSI Afterburner. Уровень шума в комнате на момент замера составлял 28 дБ.
Уровень шума в простое составил 36.2 дБ. Назвать такой результат хорошим, к сожалению нельзя, поскольку близкие значения продемонстрировала видеокарта Sapphire Radeon HD 6950 Toxic, использующая турбинную систему охлаждения. Увеличение оборотов вентиляторов до 40% не дает серьезной прибавки к шуму, доходя до отметки 38.1 дБ, но при этом эффективность СО заметно повышается.
Только после 40% начинается заметный рост уровня шума, на этапе от 40 до 80% его увеличение достигает 52.7 дБ. А изменение скорости в диапазоне 80-100% вновь не дает ощутимой шумовой прибавки, доходя в пике до 54.2 дБ. Безусловно, система охлаждения Sapphire Radeon HD 6970 Dual Fan получилась достаточно тихой, ведь достигнуть таких показателей со стоковой турбиной AMD нереально.
Температурный режим и разгонный потенциал

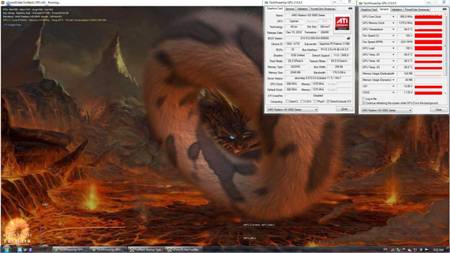

Температурный режим системы охлаждения Dual Fan проверялся при помощи утилиты FurMark 1.8.2. Замеры температуры выполнялись в режимах:
- При автоматическом управлении оборотами вентилятора;
- При пользовательском управлении оборотами вентилятора, выставленными на 100%.
реклама
В первом случае температура достигла 68 градусов по Цельсию.
Во втором - снизилась на четыре градуса и не превысила отметки в 64 градуса по Цельсию.
реклама
