Дизайн PCB и система питания
Многообразие линейки видеокарт Sapphire Radeon HD 6970 демонстрируют как модели, полностью повторяющие дизайн эталонного решения AMD, так и отличающиеся системой охлаждения, либо созданные на собственной PCB. Даже внутри одного модельного ряда есть версии с разными версиями систем охлаждения.

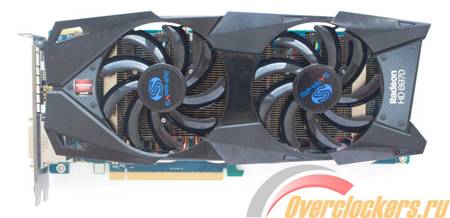

Линейка Dual Fan позиционируется производителем как топ-модель семейства Sapphire Radeon HD 6970. Во-первых, плата выполнена на нереференсной печатной плате, во-вторых, обладает оригинальной системой охлаждения с двумя вентиляторами. Последняя, по мнению разработчиков, превосходит остальные присутствующие на рынке продукты Sapphire Radeon HD 6970. Безусловно, плюсы от использования такой СО вместо референсной турбины видны невооруженным глазом, не надо быть провидцем, чтобы утверждать, что она окажется заметно тише турбины.

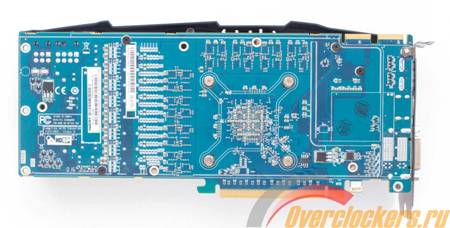

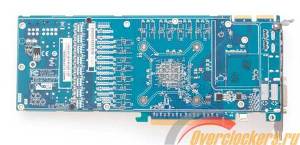

Обратная сторона Sapphire Radeon HD 6970 лишена каких-либо примечательностей, поскольку все интересующие нас элементы расположены на лицевой. Некоторые производители на своих продуктах используют металлическую пластину для равномерного прижима СО и лучшего отвода тепла от печатной платы. В случае с Dual Fan такой подход необоснован из-за особенностей конструкции системы охлаждения, которая напрямую контактирует лишь с графическим ядром.
реклама

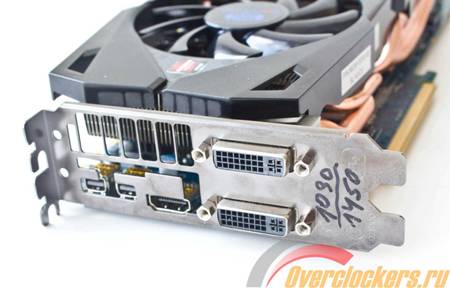

Наружу выведены два порта DVI, два mini DisplayPort и один HDMI. Решетка получила дополнительное отверстие, видимо, разработчики рассчитывают на то, что это позволит немного ускорить вывод горячего воздуха за пределы корпуса.

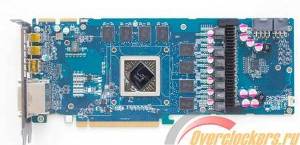

Размеры печатной платы аналогичны эталонным: 265 мм и 110 мм в высоту. Хотя система охлаждения Dual Fan отличается от референсной турбины, производителю удалось достигнуть оптимальных температурных показателей, не выходя за размеры стандартной платы.

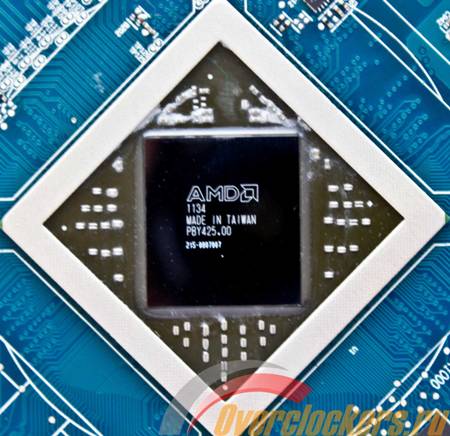

На видеокарту установлен графический процессор AMD Cayman XT, выпущенный на 34 неделе 2011 года. На ускорителях ASUS металлическая рамка вокруг GPU дополнительно проклеивается герметиком, в данном случае никаких специальных средств по усилению рамки не предусмотрено. Частота GPU составляет 880 МГц, что является стандартом для HD 6970. Как ни странно, но среди большого многообразия продуктов Sapphire нет ни одного, который мог бы похвастать повышенными частотами видеоядра. Напряжение по умолчанию равно 1.175 В, что также стандартно для упомянутой серии, но (по заверениям производителя на официальном сайте) с помощью переключения BIOS его можно увеличить до 1.2 В.

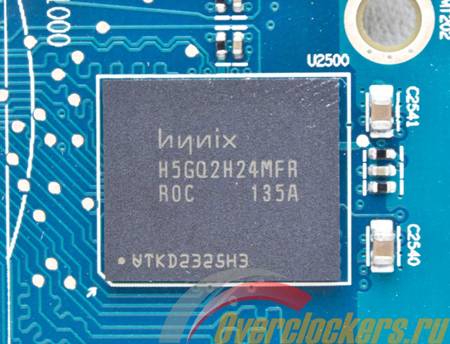

Среди всех производителей видеокарт AMD Radeon HD 6970 нет ни одного, кто отказался бы от использования микросхем памяти Hynix, как на «референсе». Причина кроется в их отличном частотном потенциале, поэтому искать что-то лучшее было бы попросту глупо. Не стала исключением и Sapphire, используя микросхемы с маркировкой Hynix H5GQ2H24MFR-ROC.
Их оверклокерский потенциал уже хорошо известен, «на воздухе» они способны достигать 1400-1500 МГц в зависимости от удачности «чипов». Данная память хорошо отзывается на увеличение напряжения, хотя при экстремальном разгоне HD 6970 именно графический процессор является слабым звеном. Поэтому её разгон не дает того прироста производительности в бенчмарках, как можно было бы ожидать. Номинальное напряжение памяти установлено на 1.6 В, но энтузиасты могут повышать его чуть ли не до 2 В, естественно, при охлаждении GPU жидким азотом.
реклама

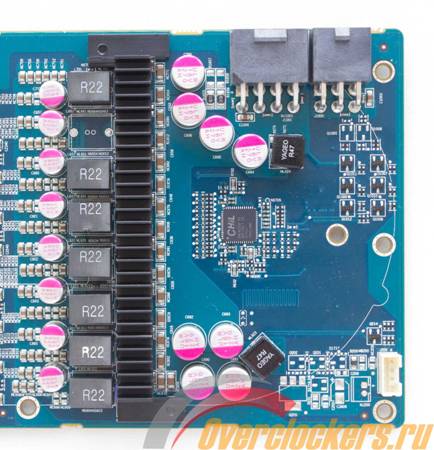

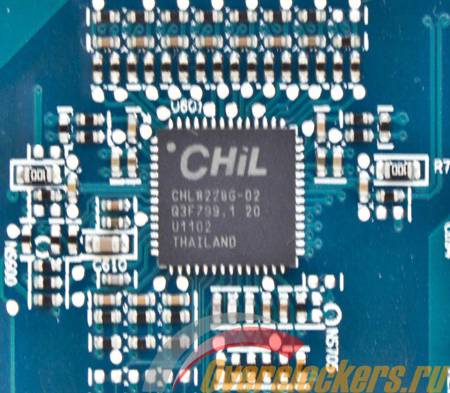

За управление системой питания GPU и памяти отвечает контроллер производства Chil Semiconductor с маркировкой CHIL 8228G.
С его помощью систему питания видеокарты можно реализовать по схеме 6+2 фаз, но на версии Sapphire Radeon HD 6970 Dual Fan для питания памяти отведена только одна фаза. Для графического процессора число фаз относительно референса не уменьшилось и равно шести.
Казалось бы, на флагмане линейки Radeon HD 6970 Dual Fan должны присутствовать фирменные дроссели Sapphire Black Diamond, обеспечивающие хорошие температурные показатели, но в версии Dual Fan производитель решил отказаться от их применения. Как нам кажется, во время опытов с жидким азотом мы нашли причину подобного отказа, но об этом ниже.

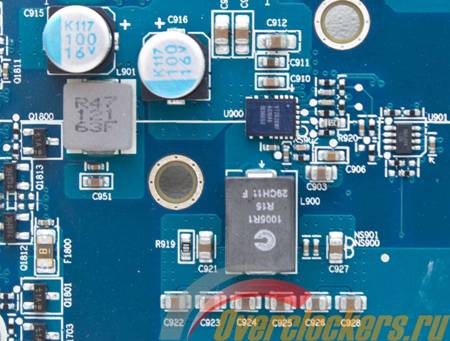

Одну фазу получила система питания IO памяти.

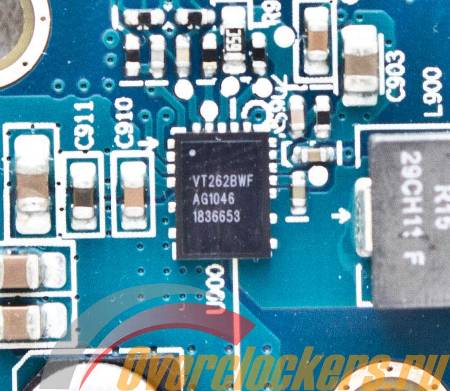

Она управляется контроллером Volterra с маркировкой VT262BWF.
В качестве разъемов дополнительного питания PCI Express используются два входа – 6-pin и 8-pin, что соответствует используемой схеме питания референсной платы.
После описания всей системы питания у меня сложилось четкое осознание того, что с подобной платой я уже когда-то встречался. После копания в файлах мне удалось найти практически 100% сходство с дизайном печатной платы Sapphire Radeon HD 6950 Toxic, а отличия как раз оказались в дросселях, на Toxic используются Sapphire Black Diamond. В итоге я так и не пришел к однозначному мнению, какая из плат копирует дизайн у другой, поскольку HD 6950 Toxic вышла ранее, но по своим характеристикам она ничуть не уступает HD 6970.
