Утилита Sapphire TriXX
На сегодняшний день практически каждый уважающий себя производитель графических карт представил на рынок свою версию утилиты для их разгона. Большинство пользователей, конечно, привыкли к RivaTuner и её нынешней преемнице MSI Afterburner. Но для видеокарт Sapphire число программ для разгона ограничено из-за большого количества «нереференсов» и нестандартных контроллеров напряжений, регулирующих GPU.
В случае с Radeon HD 6950 Toxic используется контроллер напряжений CHIL 8228G, который не поддерживается большинством современных утилит, в том числе и самой распространенной MSI Afterburner. Поэтому для разгона графических адаптеров производства Sapphire лучше всего подойдет Sapphire TriXX, которая сейчас доступна в версии 4.0.2.
Интерфейс программы достаточно прост и удобен. В главном окне содержится информация о графическом адаптере, типе и объеме памяти, числе конвейеров, текущие частоты GPU и видеопамяти.

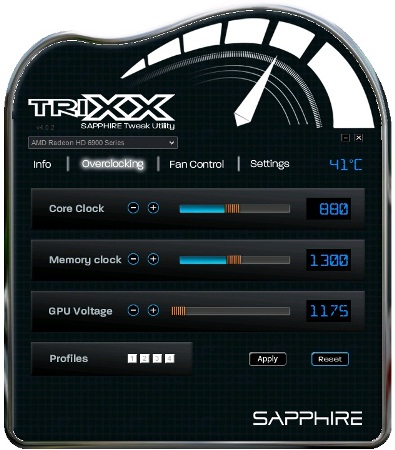

На вкладке Overclocking доступны изменения частоты ядра и памяти, а также регулирование напряжения на GPU. Его ползунок можно выставить в максимальное положение - до значения 1.3 В. Хотя даже такого напряжения будет маловато для разгона с применением жидкого азота.
реклама
Для управления оборотами вентилятора производитель предусмотрел отдельную вкладку, в которой доступны три режима для скорости работы турбины. По умолчанию выбран автоматический режим изменения её скорости. Также можно задать определенное процентное значение скорости вращения или создать собственную зависимость скорости вращения при определенной температуре.
Тестовая конфигурация
Для тестирования Radeon HD 6950 Toxic использовались следующие комплектующие:
- Материнская плата: ASUS Rampage III Black Edition (BIOS 0504);
- Процессор: Intel Core i7-990X, 3470 МГц @ 4000 МГц;
- Система охлаждения: Thermalright IFX-14;
- Медный стакан для процессора: SF3D Inflection LN2 Pot;
- Медный стакан для видеокарты: k|ngp|n cooling Fat 9.0 LN2 Pot;
- Термопаста: Arctic Cooling MX-4;
- Оперативная память: Corsair Dominator GT 9-10-9-24 1,65 В 2x2048 Мбайт;
- Накопитель: Seagate Momentus XT, 500 Гбайт, SATA 3 Гбит/с;
- Блок питания: Corsair AX1200, 1200 Ватт;
- Операционная система: Windows 7 Ultimate SP1;
- Термометр: Fluke 54II;
- Мультиметр: Fluke 28II.
Уровень шума
Когда новинки только попадают на рынок после анонса, то в большинстве случаев пользователям приходится довольствоваться теми решениями, что им предлагают AMD или NVIDIA. В случае с AMD последние несколько поколений топовых видеокарт оснащаются турбинным охлаждением, которое хоть и производительное, но шумное. Зато для оверклокеров, пока ещё не готовых на подвиги с жидким азотом, турбина с пятью тысячами оборотов отлично подойдет для достижения максимальных результатов без замены штатной СО.
Но если число экстремальных энтузиастов в России очень низко, а число оверклокеров, использующих воздушное охлаждение и мечтающих при этом о рекордах на HwBot.org стремится к нулю, то число «разумных» пользователей очень высоко. Для такой группы людей не столь важны мегагерцы, как удобство наряду с высокой производительностью. Да, они разгоняют свои видеокарты, но оставаясь на пределе порога удобства. Ведь работать за компьютером или играть в современные игры с включенной на 100% турбиной просто невозможно, поэтому они предпочитают использовать небольшое повышение частот графического адаптера без изменения режима работы вентилятора СО.
Замеры уровня шума выполнялись шумомером Testo 815, расположенном на расстоянии 50 см от вентилятора видеокарты. Минимальная скорость вращения турбины Sapphire Radeon HD 6950 Toxic составляет 1187 оборотов в минуту, что в процентном соотношении равно 25%. Уровень шума измерялся с шагом вращения вентилятора 10%, максимально возможная скорость - 100%. Изменение скорости вращения вентилятора осуществлялось с помощью утилиты MSI Afterburner. Уровень шума в комнате на момент замера составлял 26 дБ.
реклама

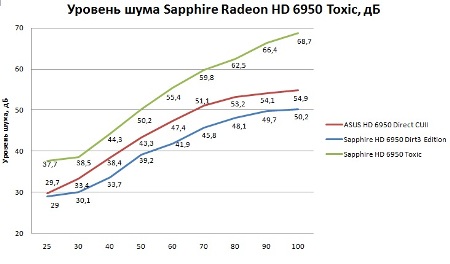

К сожалению, сравнить уровень турбины Sapphire с системой охлаждения эталонного дизайна мне не удалось, но для наглядности я добавил на диаграмму результаты замеров уровня шума ещё двух нереференсных продуктов, которые получили собственные вентиляторные СО – это ASUS Radeon HD 6950 Direct CUII и Sapphire Radeon HD 6950 Dirt3 Edition.
Уровень шума в простое составил 37.7 дБ. Для турбинной системы охлаждения данная цифра выглядит адекватно, но если сравнивать с продуктами, использующими оригинальные СО, то цифры выглядят удручающими. Уже на 50% скорости вращения турбина догоняет своих соперников со 100%. При этом уровень шума по моим субъективным ощущениям становится достаточно надоедливым, конечно, выдержать несколько часов тестов вполне можно, но постоянную работу при таком шуме выдержит не всякий.
С увеличением скорости вращения турбины шум также заметно вырос. В пике, то есть на 100%, получилось зафиксировать значение 68.7 дБ. После нескольких дней тестов раскручивать обороты турбины на 100% я заставлял себя силой воли. В целом, значения уровня шума, конечно же, зашкаливают, но если судить по обзорам моих коллег, то турбина Sapphire получилась все-таки тише референсной, что в целом большой плюс для данной СО.
Температурный режим и разгонный потенциал
Турбинные системы охлаждения помимо высокого уровня шума отличаются и отличными температурными показателями. Использование таких систем компанией AMD лишь говорит о том, что для современных видеокарт этот путь действительно верный. Создаваемый турбиной холодный поток воздуха на большой скорости проходит между ребрами испарительной камеры, забирая все тепло себе. Плюсом данного охлаждения также является и то, что весь этот достаточно горячий воздух выходит за пределы корпуса.
Проверить температурный режим системы охлаждения Radeon HD 6950 Toxic было решено с помощью утилиты FurMark 1.8.2. Замеры температуры выполнялись в следующих режимах:
- При автоматическом управлении оборотами вентилятора;
- При пользовательском управлении оборотами вентилятора, выставленными на 100%.

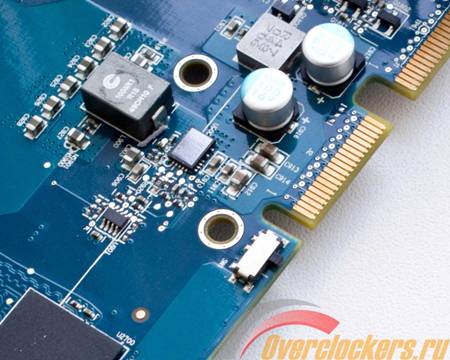

Также для сравнения температурных режимов были сняты показания с дефолтным для Radeon HD 6950 числом конвейеров – 1408, а затем с помощью переключения BIOS замеры были сделаны с 1536. На изображении приведено положение переключателя, при котором работает BIOS с 1408 конвеерами:

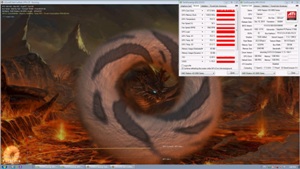

При автоматическом управлении вентиляторами удалось получить:
Разница между температурными режимами с номинальным числом конвейеров и разлоченным практически незаметна. Вероятно, это вызвано тем, что в данном случае разблокировке подвергаются только конвейеры, без прошивки BIOS’a референсной Radeon HD 6970, то есть напряжения на ядре и памяти остаются неизменными. А разницу в 1 градус можно назвать погрешностью. В итоге при 1408 конвейерах температура GPU в нагрузке составила 75 градусов по Цельсию, с 1536 – 76 градусов.

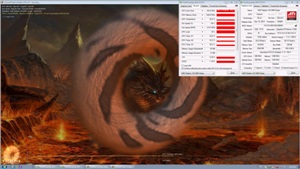

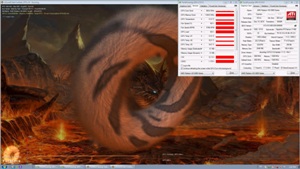

При 100% скорости вращения температуры графического процессора заметно снизились. На этот разницы между числом конвейеров вовсе не наблюдалось, в обоих случаях температура GPU снизилась на 13 градусов и составила 52 градуса по Цельсию.
Далее был проверен разгонный потенциал Radeon HD 6950 Toxic в двух режимах:
- Без поднятия напряжения на GPU, при 100% скорости вращения турбины;
- С поднятием напряжения на GPU, при 100% скорости вращения турбины.
реклама
В качестве меры предосторожности, а также для оценки влияния конвейеров на потенциал видеокарты температурные режимы замерялись как в штатном режиме, так и с «разлочкой».

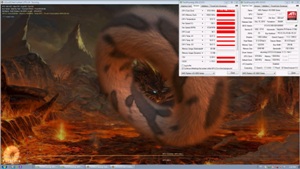

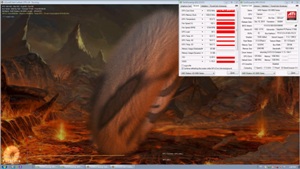

Частота графического ядра составила 970 МГц при напряжении 1.175 В. Напомню, что производитель изначально повысил напряжение на GPU относительно референсной карты, поэтому при сравнении с решениями других производителей версия Toxic изначально будет выигрывать по частотному потенциалу, благодаря повышенному напряжению. Частота памяти составила 1500 МГц, что можно назвать очень хорошим результатом.
Большинство видеокарт Radeon HD 6950, использующих альтернативные системы охлаждения, чаще всего будут уступать версии Sapphire, поскольку на Toxic отвод тепла от микросхем памяти происходит через алюминиевую пластину, охлаждаемую потоком воздуха от турбины. А в видеокартах с собственными СО память обдувается только потоком воздуха от вентиляторов.
Рост температуры от увеличения частот ядра и памяти с 880/1300 МГц до 970/1500 МГц составил всего 1-2 градуса, а разное число конвейеров абсолютно не повлияло на разгонный потенциал.

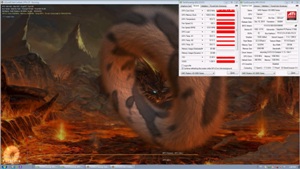

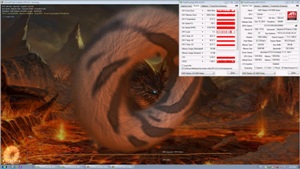

При повышении напряжения до 1.25 В частоту GPU удалось поднять до 1010 МГц. Дальнейшее поднятие напряжения позволило нарастить частоту графического ядра до 1020-1030 МГц, но уже не все бенчмарки были стабильны на данных частотах. В целом полученные значения можно назвать достаточно высокими, повышенное напряжение в связке с турбинной системой охлаждения сделало свое дело.
Оценка производительности
Для оценки производительности видеокарты использовались следующие приложения:
- 3DMark 11, Perfomance и Extreme Preset;
- 3DMark Vantage, Perfomance и High Preset;
- 3DMark06, default settings;
- HwBot Unigine Heaven Benchmark, DirectX 11;
- Street Fighter IV Benchmark, 1920x1080 C16xQAA;
- Aliens vs Predator Benchmark;
- Resident Evil 5 Benchmark;
- Lost Planet 2 Benchmark;
Замеры производительности сначала выполнялись без изменения частот ядра и памяти, но с использованием разного числа конвейеров. Отличия в использовании 1408 и 1536 конвейеров приведены для одиночной видеокарты и для режима CrossFire.
3DMark11
Extreme Preset
Включите JavaScript, чтобы видеть графики
3DMark11
Perfomance Preset
Включите JavaScript, чтобы видеть графики
3DMark Vantage
High Preset
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Perfomance Preset
Включите JavaScript, чтобы видеть графики
3DMark06
Включите JavaScript, чтобы видеть графики
HwBot Heaven Benchmark
Включите JavaScript, чтобы видеть графики
Street Fighter IV Benchmark
Включите JavaScript, чтобы видеть графики
Aliens vs Predator Benchmark
Включите JavaScript, чтобы видеть графики
Resident Evil 5 Benchmark
Включите JavaScript, чтобы видеть графики
Lost Planet 2 Benchmark
Включите JavaScript, чтобы видеть графики
Во всех протестированных приложениях прирост производительности от использования большего числа конвейеров заметен, но вместе с тем и минимален. Обладатели Radeon HD 6950, которым удалось разблокировать конвейеры - счастливчики, а те, у кого не получилось, мало что потеряли.
