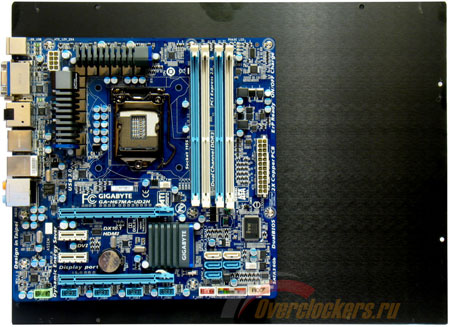

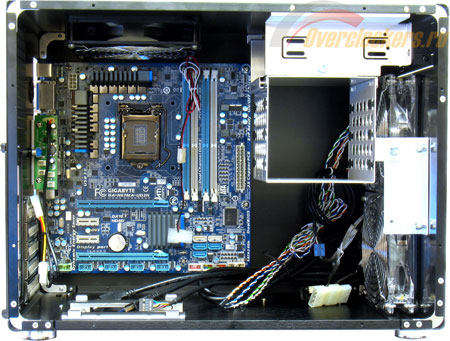

Итак, материнская плата установлена. Процесс занял не более пяти минут...

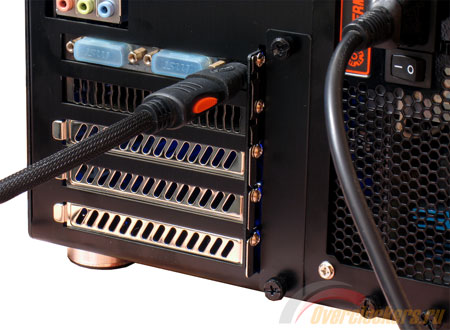

Блок питания следует «загружать» в последнюю очередь, в противном случае не удастся установить видеокарту и другие устройства, крепление которых стандартное, при помощи винтов. Свободные слоты закрыты узорными заглушками с отверстиями для дополнительной вентиляции.

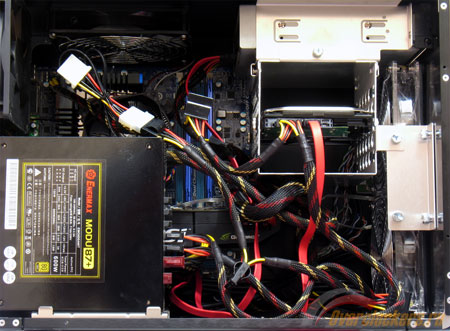

После недолгой манипуляции мне удалось собрать систему в Lian Li PC-V354. Жаль только, что из-за особенности конструкции корпуса отсутствует система кабель-менеджмента и провода от блока питания спрятать не удастся...
реклама
В целом, сборка корпуса выполнена на очень высоком уровне. Все детали притерты и подогнаны друг к другу, ничего не болтается и не дребезжит - Lian Li в этом плане молодец.
Тестовый стенд
В тестируемом корпусе собиралась следующая система:
- Материнская плата: Gigabyte H67MA-UD2H (mATX, Intel H67 chipset, bios 08);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Кулер: ASUS PA027-8LB4W;
- Термоинтерфейс: Arctic Silver 5;
- Оперативная память: Kingston DDR3-1600 KHX1600C9D3K2/4GX 2 x 2048 Мбайт;
- Видеокарта: MSI GeForce GTX 570 (Overclocking Edition) 786/4200 МГц;
- Жесткий диск: Seagate Barracuda ST3500418AS 7200.12 500 Гбайт;
- Оптический привод: DVD-RW LG GSA-H62N;
- Блок питания: Enermax MODU 87+ 600 Вт;
- Реобас: Scythe Kaze Q KQ01-BK-3.5;
- Корпус:
- Lian Li PC-V354B;
- Открытый стенд;
- Монитор: BENQ EW2420 (24", 1920x1080);
- Операционная система: Windows 7 Home Premium 64-бит.
Методика тестирования, программное обеспечение
Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование на открытом стенде и в закрытом системном блоке, собранном на базе корпуса Lian Li PC-V354. Замеры температур осуществлялись для трех компонентов системы: центрального процессора, жесткого диска и видеокарты.
Стендовый процессор подвергался небольшому разгону - с 3300 до 3400 МГц, посредством увеличения частоты BCLK до 103 МГц. Материнская плата Gigabyte H67MA-UD2H основана на чипсете Intel H67, поэтому дальнейший разгон оказался проблематичным. Напряжение на процессоре было увеличено до 1.2 В, падение в нагрузке хоть и было, но несущественное. Оперативная память не разгонялась и функционировала на номинальной частоте 1600 МГц с таймингами 9-9-9-24 1Т, при напряжении питания 1.65 В.
Скорость вращения вентилятора процессорного кулера выставлялась в фиксированное значение и всегда была равной ~2500 об/мин. Также стоит отметить, что во всех случаях кулер располагался вертикально.
реклама
В качестве программы-«кочегара» для прогрева процессора применялась LinX 0.6.4 AVX Edition, как одна из наиболее «тяжелых». Прогрев осуществлялся в 64-битном режиме ее работы, а объем задачи выставлялся в значение 16 000. Время одного прогона – двадцать минут, после чего стенд охлаждался естественным образом (в простое компьютера) в течение тридцати минут.
Температурные показатели с ЦП снимались программой Real Temp 3.67. Учитывались среднеарифметические значения всех четырех ядер процессора (сложение температуры всех ядер и деление результата на количество ядер). Если получался дробный результат, он округлялся в большую сторону до целого значения (замечу, что снятие температуры только с одного самого горячего ядра не приносит корректных результатов, так как в этом случае налицо зависимость от кривизны подошвы кулера или теплораспределительной крышки процессора).
Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк жесткого диска в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло двадцать минут (два прогона по десять минут). Температурные показатели с жесткого диска снимались с помощью этой же утилиты.
Заводской разгон видеокарты был снижен до номинальных частот NVIDIA GTX 570 - 732/1464/3800 МГц. Напряжение на ядре также было уменьшено до номинала в 1.0 В. Для прогрева использовался бенчмарк Heaven DX11 Benchmark 2.5. Настройки: 1920x1080, DirectX 11.0, shaders - high, tessellation - normal, anisotropy - 16, anti-aliasing - 4x, full screen - on. Тест прогонялся в течение двадцати минут.
Тестирование всех компонентов проводилось в трех режимах: Min, Avg и Max. В данном случае - это скорость вращения корпусных вентиляторов, которая при помощи штатного реобаса выставлялась в значения: ~600, ~750 и ~900 об/мин соответственно (ручка регулировки реобаса в крайнем левом, центральном, крайне правом положениях). Кроме того, во время тестирования корпуса, на заднюю его стенку (в дополнительное посадочное место) устанавливался четвертый вентилятор S-Flex SFF21E (типоразмер 120 х 120 х 25 мм) с номинальной скоростью вращения ~1200 об/мин. Его обороты во всех режимах выставлялись как ~1000 об/мин.
Температура окружающей среды в районе тестового стенда составляла 25 градусов по Цельсию, и во время тестирования не менялась. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе + /-2%.
Результаты тестирования
После достаточно долгого изучения Lian Li PC-V354 пора уже заняться самым интересным - ознакомлением с тем, как он справляется со своей задачей. Ниже на графике представлены полученные в ходе тестирования результаты.
Меньше - лучше
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Ну что сказать? По цифрам все ясно. Корпус Lian Li PC-V354 показал достойные результаты в плане эффективности охлаждения, продуваемости. Температура мощной видеокарты, как одного из самых горячих компонентов системы, внутри полностью запечатанного «системника» была всего на 2 градуса по Цельсию выше, чем на открытом стенде.
А изменение оборотов корпусных вентиляторов оказалось абсолютно бессмысленным занятием - температура не менялась ни на градус. Мне кажется, свою лепту внес блок питания, вентилятор которого, находясь возле видеокарты, весьма эффективно подал ей руку помощи. На своем веку я повидал множество корпусов без вентиляционных решеток на боковых стенках, и все они показывали куда более плачевные результаты...
Lian Li PC-V354 эффективно справился с охлаждением жесткого диска. Здесь он взял реванш - теперь уже выиграв у открытого стенда около 4-5 градусов по Цельсию. Ничего удивительного, так и должно быть. Ведь прохладный ветерок, обеспечиваемый вентиляторами фронтальной панели, в любом случае помогает эффективнее отводить тепло от винчестера. Изменение оборотов вентиляторов хоть и оказывает влияние, но несущественное. Это было бы сильнее заметно при наличии в системе больше «хардов». Причем скорость вращения двух передних вентиляторов лучше поставить на минимум - разницы в эффективности охлаждения при наличии одного жесткого диска почти нет, а шум от вентиляторов создается приличный, особенно на максимальных оборотах.
Температурный режим центрального процессора показал странные результаты. Если на открытом стенде температура явно ниже на 2 градуса, чем в корпусе, то внутри него показатели одинаковы во всех режимах работы корпусных вентиляторов. Возможно, при более длительном нагреве эта ситуация может поменяться.
Шум
Основной задачей являлось выявить не исходящий от процессорного кулера, видеокарты или иного устройства уровень шума (поскольку тут многое зависит от конкретной системы), а проверить шумовые характеристики самого корпуса и установленных в нем штатных вентиляторов. Для этого скорость вращения вентиляторов других компонентов системы минимизировалась. Штатные, напротив, подвергались регулированию оборотов посредством встроенного в корпус реобаса: Min (~600 об/мин), Avg (~750 об/мин) и Max (~900 об/мин).
реклама
Уровень шума замерялся цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении (с выключенным компьютером), где проводилось тестирование, составлял 28 дБ. С включенным тестовым стендом и расположенным от него шумомером на расстоянии 60 см - в районе 30 дБ при скорости вращении вентилятора процессорного кулера 1300 об/мин. Обороты крыльчатки системы охлаждения видеокарты всегда оставались минимальны (40 процентов) и ее почти не было слышно.
Замер звукового давления проводился с расстояния 30, 60 и 100 см, именно на этом расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался таким образом, чтобы быть ближе к основному источнику шума и дальше от других компонентов системы.
Результаты тестирования представлены на графике ниже.
Меньше - лучше
100 | 60 | 30 см
Включите JavaScript, чтобы видеть графики
Комментарии излишни. Субъективно, при выставлении оборотов на максимум (~900 об/мин, правое крайнее положение ручки штатного реобаса), шум от корпуса довольно велик, долгое время возле такого «системника» не просидишь - уши завянут. Виной здесь пылевые фильтры, расположенные на всех трех вентиляторах и существенно увеличивающие шум от воздушного потока.
При выставлении средних оборотов (~750 об/мин) находиться возле компьютера уже вполне комфортно, но «шумок» еще ощущается. И только при выставлении самой низкой скорости вращения (~600 об/мин) шум всех трех вентиляторов снимает как рукой. Его не слышно. Почти совсем.
Заключение

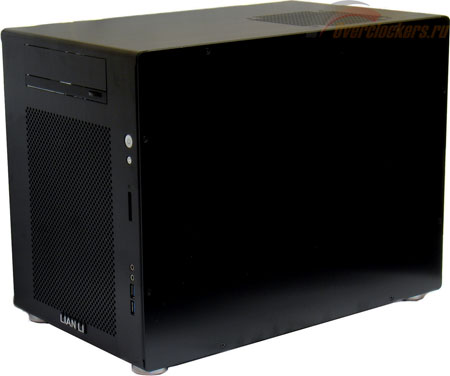

Подведем итоги. В целом, очередная новинка Lian Li мне очень понравилась. Lian Li PC-V354 действительно оказался хорош, несмотря на все мои придирки. Охлаждение корпуса на высоте, а проигрыш открытому стенду всего 2 градуса - сущий пустяк.
Остается надеяться, что в будущем компания-производитель еще больше оптимизирует свои продукты и предоставит нам новые качественные, стильные, красивые и эффективные решения. А самое главное - снизит цены на свои продукты!
Плюсы:
- Очень качественная сборка;
- Применение в конструкции металла большой толщины и отсутствие вибрации;
- Наличие в комплекте множества вентиляторов;
- Большое количество отсеков для жестких дисков;
- Возможность установить видеокарту длиной вплоть до 350 мм;
- Наличие встроенного реобаса с возможностью одновременной регулировки четырех вентиляторов;
- Встроенный картридер (поддержка флэш-карт формата SD);
- Антивибрационное крепление жестких дисков.
Минусы:
- Очень неудобное крепление устройств в 5.25" отсек;
- Возможность установки только одного устройства в 5.25" отсек.
