Обзор и тестирование материнской платы ASUS M5A97 (страница 3)

Возможности BIOS Setup

ASUS M5A97 оснащена новомодной оболочкой UEFI, разрешение экрана 1024x768. Как и в остальных материнских платах компании, она разбита на два различных меню, первое – EZ Mode.

Внешний вид меню и функционал полностью совпадают со старшими версиями. Тут можно почерпнуть информацию об установленной оперативной памяти и о модели процессора, об основных напряжениях системы и о скорости вращения вентиляторов.

Что касается функциональности, то предоставляется возможность выбора одного из трех режимов «System Performance», а также устройства, с которого будет происходить загрузка системы. Для меню «System Performance» доступно три различных режима, это:

• Power Saving: режим, в котором активны технологии энергосбережения, а в случае со стендовым Phenom II X6 отключена технология Turbo Core;
• Normal: технологии энергосбережения выключены, Turbo Core активен;
• ASUS Optimal: «авторазгон» от ASUS’а. В этом режиме материнская плата выставла частоту работы шины в значение 232 МГц, снизила на одну ступень множители HT и CPU_NB, выставила напряжение питания памяти 1.65 В и режим работы памяти DDR3-1546 9-9-9-24. Напряжение питания процессора осталось штатным, а режим Load Line Calibration остался в значении «Auto», что совпадает с «Disable». Разница по сравнению с тем, что выставила Sabertooth 990FX заключается в установке штатного напряжения питания процессора при выключенной функции Load Line Calibration, а так же в более высокой частоте работы памяти.

Там же, в EZ Mode можно выставить язык UEFI оболочки, с недавних пор в списке появился и русский:

Качество перевода оставляет желать лучшего, поэтому, дабы не путаться – рассматривались настройки на английском языке (за малым исключением, но об этом ниже).

Ладно, хватит уж о EZ Mode, пора перейти к Advanced Mode:

Структура Advanced Mode аналогично EZ Mode повторяет собой другие материнские платы ASUS. Первое меню – вкладка Main, в ней можно задать дату/время, поставить пароль на вход в UEFI и сменить язык оболочки.

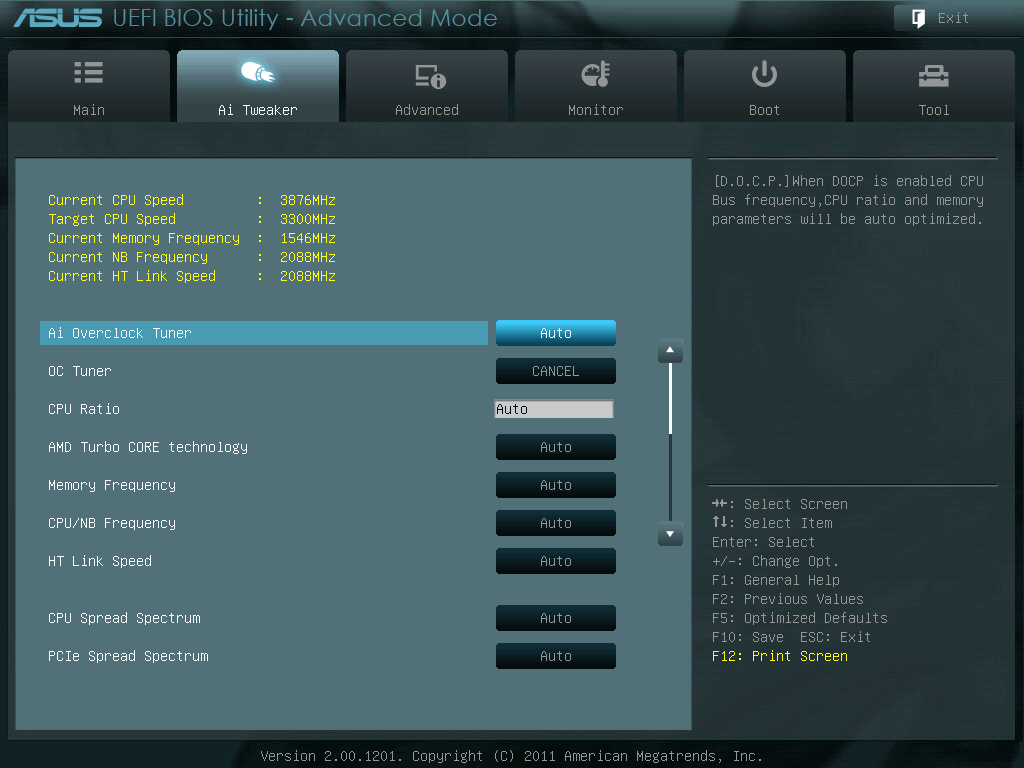

Наиболее интересная вкладка – Ai Tweaker:

В самом начале предоставляется возможность выбрать режим Ai Overclock Tuner из значений «Auto», «Manual» и «D.O.C.P.».

Значение Auto – режим самодеятельности платы, применяемый совместно с профилями из меню EZ Mode. Режимы D.O.C.P. подразумевают выбор необходимой результирующей частоты работы оперативной памяти, в диапазоне от DDR3-1600 до DDR3-2400. После установки требуемого профиля материнская плата самостоятельно подгоняет настройки под заданный режим работы.

В режиме Manual для разгона предоставляются следующее:

• Возможность выставить значение частоты работы шины в диапазоне от 100 до 600 с шагом 1;
• Возможность выставить значение коэффициента умножения процессора в диапазоне от 4 до 35 с шагом 0.5, а также активировать технологии Turbo Core и выбрать «турбомножитель» в том же диапазоне;
• Возможность выставить частоту работы PCI-E шины в диапазоне от 100 до 150 с шагом 1;
• Возможность выбрать одно из четырёх значений частоты работы памяти: DDR3-800/ DDR3-1066/ DDR3-1333/ DDR3-1600 (множители X4/ X5.33/ X6.66/ x8);
• Возможность выбора частоты контроллера памяти в диапазоне от 800 МГц до 3200 МГц, с шагом 100 Мгц, что соответствует выбору множителей в диапазоне от X4 до X16 с шагом 1. Их доступные значения зависят от множителя работы памяти, который не может быть выше множителя частоты работы КП;
• Возможность задания частоты работы HT в диапазоне от 800 МГц до 2400 МГц с шагом 100 МГц, что соответствует выбору множителей в диапазоне от X4 до X12 с шагом 1. Частота работы HT не может превышать частоту работы контроллера памяти, и материнская плата в случае установления таких настроек адекватно показывает для частоты работы HT значение «Unsupported».

По сравнению с Sabertooth 990FX единственное отличие данных настроек – диапазон доступных множителей для установки частоты работы HT шины – на M5A97 не доступен множитель X13. Ну, не сильно и надо.

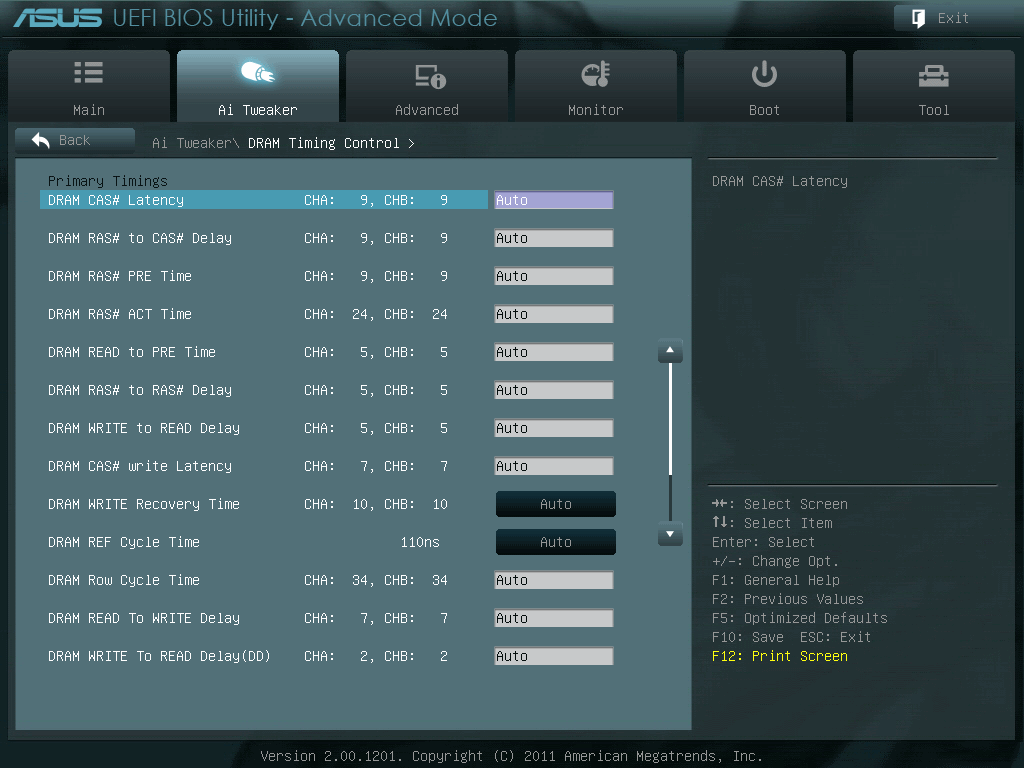

Тайминги памяти задаются в меню DRAM Timing Control:

Список доступных для изменения задержек, в порядке их расположения в меню BIOS’а:

Список доступных для изменения таймингов и диапазон возможных значений полностью совпадает с оным у Sabertooth 990FX.

Помимо меню «DRAM Timing Control» никуда не пропало и «DRAM Driving Control»:

Доступны следующие настройки:

Сам список остался тем же, а вот настройки по умолчанию слегка изменились – теперь CS/ODT drive strength штатно равно 1.5х, а не 1.25х, как было на «сабере». Штатные настройки совпадают с Gigabyte 990FXA-UD7.

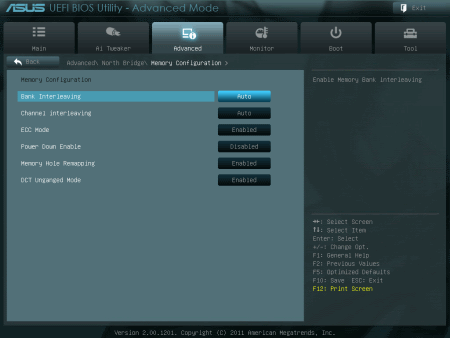

Также часть настроек памяти собрана в меню Advanced/North Bridge/Memory Configuration:

Этот список не претерпел никаких изменений по сравнению с более старшими представителями линейки.

Опустившись ниже в Ai Tweaker, после меню настроек памяти можно встретить раздел установки напряжений питания:

Настройки несколько поскуднели, вместо выбора одного из пяти режимов для CPU Load Line Calibration есть только возможность выбрать между значениями Disabled/Enabled. Значение Auto равносильно значению Disabled. Что интересно, описание работы функции (в правой части экрана) для данной материнской платы «слизали» у старших продуктов:

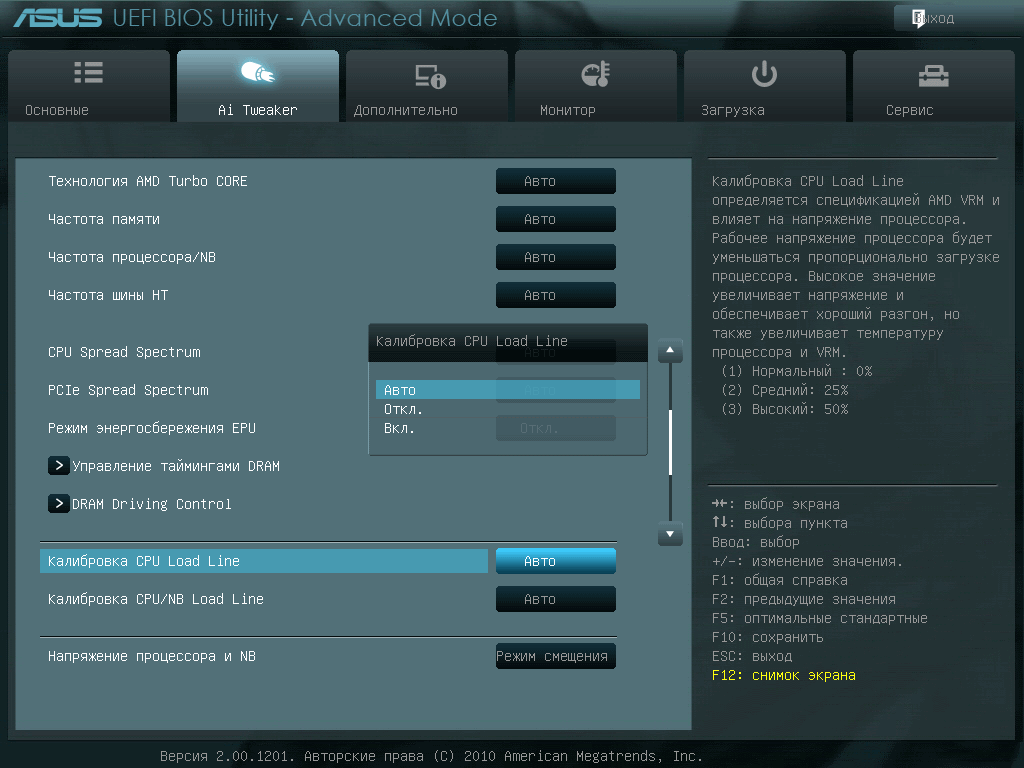

Говоря проще, описание настроек вроде как и есть – а самих настроек вроде как и нет. Что ещё веселее – при переключении языка оболочки на русский расписан урезанный список настроек из трёх режимов:

Урезанный-то он, урезанный, но со списком реально доступных настроек всё равно не совпадает. .

В случае с CPU/NB Load Line Calibration список настроек состоит из значений Auto и Disabled/Enabled, режим Auto также совпадает с режимом Disabled. В отличие от предыдущей настройки, касающейся процессора, описания в данном случае нет.

Кроме урезанных настроек Load Line Calibration у M5A97 по сравнению с Sabertooth 990FX отсутствуют настройки CPU Current Capability и CPU/NB Current Capability и нет возможностей управления режимами активности фаз питания и частотой работы цепей MOSFET.

Таблица со списком доступных для изменения напряжений, в порядке их расположения в меню BIOS’а:

Диапазоны изменения напряжений по сравнению с Sabertooth 990FX несколько сдвинулись. И если смещение верхних пределов вниз понятно с точки зрения безопасности, то смысла в смещении некоторых нижних пределов вверх непонятно. К примеру, нельзя выставить напряжение на HT ниже 1.2 В, хотя для большинства случаев в работе хватило бы и 1.1-1.15 В. Что интересно, в правой части экрана информация о доступных диапазонах местами ошибочна, а точнее – представляет собой «копипаст» диапазонов Sabertooth’а, за исключением настроек NB 1.8V, где указан правильный диапазон, и напряжений на SB и на CPU VDDA, где диапазон доступных напряжений не уменьшен. Немногим ранее это уже было замечено по описанию настроек Load Line Calibration.

У M5A97 нет доступа к настройкам напряжений VDD PCIE и VDDR.

На этом обзор меню разгона заканчивается.

Видеозапись прохода по всем меню UEFI (включая вышеописанный AI Tweaker):

В целом, большинство настроек перекочевало из старших материнских плат без изменений, но всё же бюджетность продукта даёт о себе знать – часть интересных настроек разгона отсутствует, особенно это касается настроек питания. Не обошлось и без «проколов», ибо настройки местами изменились, а их описание – нет (например, меню Load Line Calibration, или список диапазонов установки напряжений).
