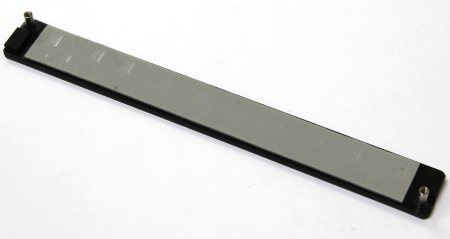

С обратной стороны мосфеты закрыты специальной алюминиевой планкой с серой терморезинкой.

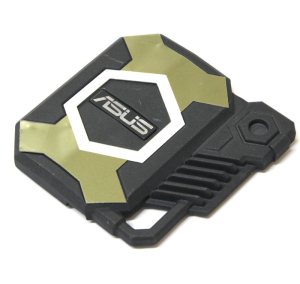

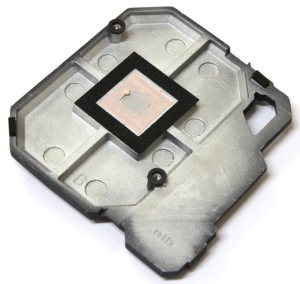

Ещё один радиатор накрывает южный мост SB950.

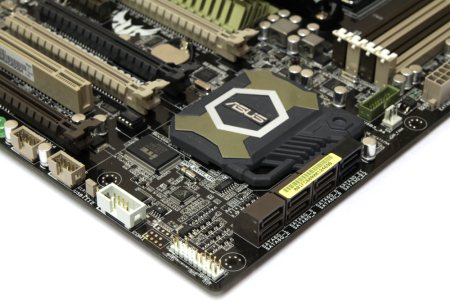

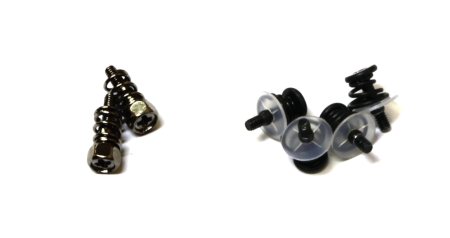

Выглядит очень стильно, а вот как отводит тепло, выяснится при тестировании. В качестве крепления используются подпружиненные винты, которые завинчиваются с обратной стороны платы, термоинтерфейсом служит розовая «терможвачка».

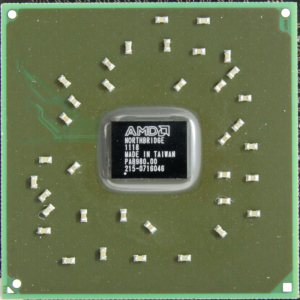

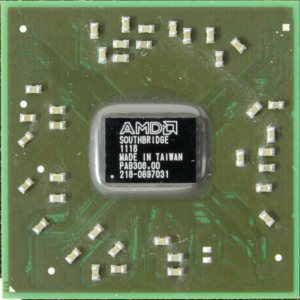

Взглянем на спрятавшиеся логические чипы AMD 990FX и SB950.

Размеры кристаллов совпадают по габаритам с 890FX и SB850 соответственно. Да и отличий в их характеристиках практически нет.

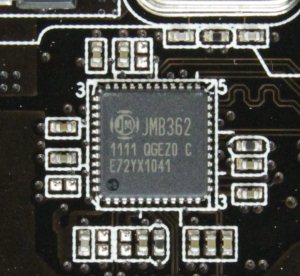

Для поддержки накопителей распаяно четыре сдвоенных разъёма SATA. Шесть портов соответствуют стандарту SATA 3 (6 Гбит/с), а ещё два SATA II (3 Гбит/с). Первые реализованы интегрированным в южный мост SB950 контроллером, а последние представлены отдельной микросхемой JMicron JMB362, расположенной неподалёку от разъёмов.

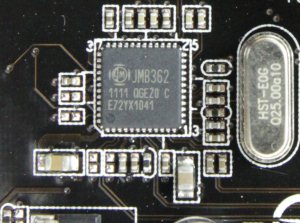

Ещё один такой же «чип» находится недалеко от задней панели, для обеспечения на ней двух интерфейсов eSATA.

Конечно же, есть и разъёмы шины USB. В самом низу платы размещены две колодки для подключения четырёх устройств USB 2.0.

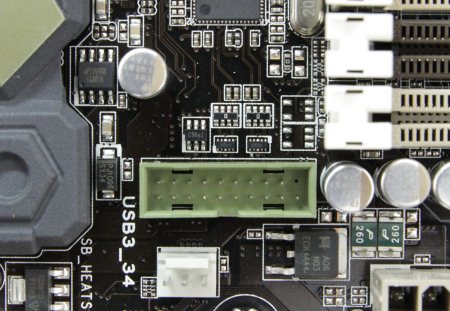

Ещё десять портов этого типа можно обнаружить на задней панели. Все они реализованы средствами интегрированного в южный мост контроллера. Есть поддержка и более современного интерфейса, а именно USB 3.0. Два порта расположены на задней панели, ещё одну колодку для подключения двух устройств можно найти с правого края платы между южным мостом и слотами для оперативной памяти.

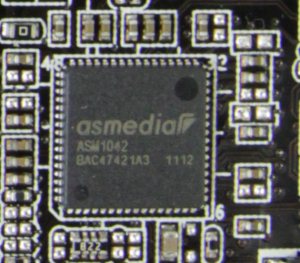

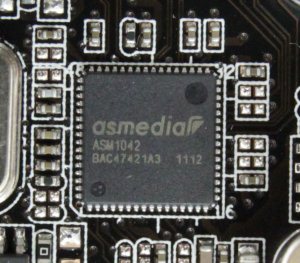

Реализован современный интерфейс посредством двух контроллеров Asmedia ASM1042, распаянных неподалёку от самих портов.

В правом нижнем краю платы расположен разъём для подключения кнопок и индикаторов корпуса.

Рядом находится колодка COM порта, микросхема TPU, контроллер ввода/вывода и мониторинга ITE IT8721F, и джампер сброса настроек BIOS.

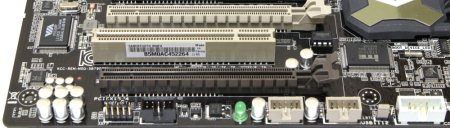

В левом нижнем углу размещен восьмиканальный звуковой кодек Realtek ALC892. Недалеко от него по нижнему краю можно обнаружить следующие разъёмы: SPDIF Out, передней аудиопанели и IEEE1394. Последний реализован контроллером VIA VT6308P, который распаян неподалёку.

Он поддерживает два порта этого интерфейса, ещё один находится на задней панели.

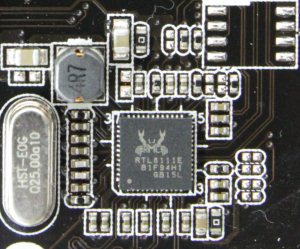

Сетевой адаптер представлен чипом Realtek RTL8111E, размещенным по левому краю платы.

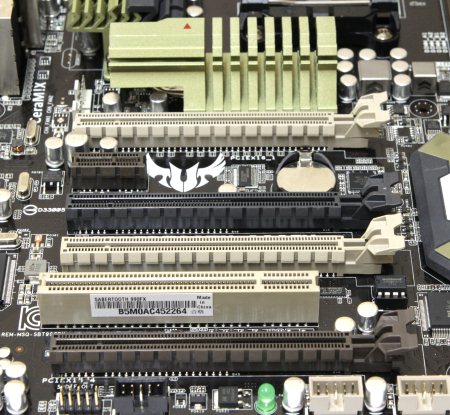

Для поддержки карт расширения на плате предусмотрено четыре слота PCI-e x16 и по одному PCI-e x1 и просто PCI.

Поддерживаются технологии AMD CrossFireX и NVIDIA SLI. Верхний слот PCI-e x16 (бежевого цвета) работает с полной скоростью. С той же скоростью работает и четвёртый сверху, такого же цвета, но при условии, что в самый нижний коричневый разъём не вставлена карта, иначе он будет работать лишь как х8. Чёрный независимо ни от чего ограничен на x4. Таким образом, можно установить три видеоадаптера и они будут функционировать в режиме x16+x8+x8.

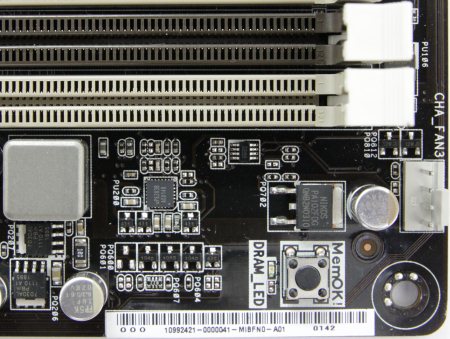

Недалеко от слотов памяти спряталась кнопка MemOK!

Она позволяет улучшить совместимость модулей.

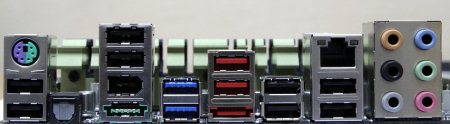

На задней панели разместились следующие разъёмы:

• Один разъём PS/2 для клавиатуры или мыши;
• Один оптический S/PDIF Out коннектор;
• Один разъём IEEE1394a;
• Десять разъёмов USB 2.0;
• Два разъёма USB 3.0;
• Два разъёма eSATA;
• Один гигабитный сетевой разъём RJ-45;
• Шесть аудиоразъёмов minijack.
