В качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм. Крепление осуществляется при помощи пары пластиковых клипс с пружинами на каждом из радиаторов. Ещё один накрывает чипсет P67.
Он также шероховатый на ощупь. Ребра низкие и небольшие. Основная часть окрашена чёрным цветом, а в середине лицевой части сделана вставка зелёного цвета.
На нем в качестве термоинтерфейса используется розовая «терможвачка». Крепится он при помощи двух подпружиненных винтов, во избежание перекоса установлены специальные резиновые подушечки.
реклама
Под ним прячется сам набор логики P67. К сожалению, это ещё старая ревизия чипа - B2.
Напомню, что именно в ней вкралась ошибка в контроллер SATA II. К слову сказать, разъёмы для накопителей расположены неподалёку.
Помимо четырёх портов SATA II есть такое же количество SATA 3. Два из них представлены интегрированным контроллером Intel, а ещё два - внешним Marvell 88SE9120.
Кроме того, на задней панели расположена пара разъемов eSATA, наличие которых стало возможным благодаря микросхеме JMicron JMB363.
реклама
Обнаружить её можно позади самого верхнего слота PCI-e x1. Ну и конечно, никакая современная материнская плата не обходится без поддержки нового стандарта USB 3.0. Для этих целей распаяно сразу два контроллера NEC D720200F1 с разных боков платы.
Один из них обеспечивает два порта USB 3.0 на задней панели, а другой – специальный разъём для подключения задней планки или переднего модуля с ещё двумя такими интерфейсами. Правда, в комплекте такого устройства не обнаруживается, поэтому возникает вопрос: «А был ли смысл?».
В самом низу платы можно установлены три колодки для подключения шести устройств USB 2.0.
Ещё восемь разъёмов этого стандарта можно обнаружить на задней панели. На мой взгляд, более чем достаточно. Все они реализованы средствами интегрированного в чипсет Intel P67 контроллера. Еще внизу есть разъём для подключения IEEE 1394.
Он расположен левее колодок USB 2.0, а за его работу отвечает микросхема VIA VT6308P.
Этот контроллер поддерживает наличие двух портов, поэтому ещё один можно найти на задней панели.
В правом нижнем углу размещён разъём для подключения кнопок и индикаторов корпуса.
Справа от него джампер Clr CMOS (сброс BIOS), а слева колодка COM порта. Чуть выше находится микросхема BIOS, которая размещена в специальном разъёме, что позволит в случае нештатной ситуации с прошивкой прибегнуть к помощи программатора без процедуры выпаивания. Рядом - микросхема TPU.
Там же неподалёку распаян чип контроллера ввода/вывода и мониторинга Nuvoton NCT6776F.
реклама
Чуть ниже есть зелёный диод – индикатор подачи питания.
В левом нижнем углу размещён звуковой кодек, представленный Realtek ALC892.
По соседству с ним, ближе к нижнему краю размещены еще два разъёма: один для подключения передней аудиопанели, а другой - SPDIF Out. Выше, по левой стороне распаяна микросхема Asmedia ASM1053, которая представляет собой мост PCIe – PCI. Ни для кого не секрет, что набор логики Intel P67 лишён поддержки этого устаревающего интерфейса, поэтому единственный выход в таком случае – установка подобного моста.
Ещё выше по левому краю можно обнаружить микросхему сетевого контроллера Intel 52579v.
Чипсет Intel P67 не поддерживает интегрированную в процессор графику, вместо этого на плате присутствуют целых два слота PCI-e x16 для установки пары видеоадаптеров.
С их помощью можно реализовать как режим SLI, так и CrossFire, что создаёт благоприятную почву для создания мультивидеопроцессорных конфигураций. Компанию им составляют три слота PCI-e x1 и один обычный PCI.
В правом верхнем углу есть кнопка MemOK!, которая позволяет разрешить проблемы совместимости памяти.

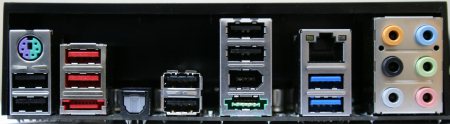

На задней панели ASUS SABERTOOTH P67 расположились следующие разъёмы:
- Один разъём PS/2 для клавиатуры или мыши;
- Один оптический S/PDIF Out коннектор;
- Восемь разъёмов USB 2.0;
- Два разъёма USB 3.0;
- Один разъём IEEE1394;
- Два разъёма eSATA;
- Один гигабитный сетевой разъём RJ-45;
- Шесть аудиоразъёмов minijack.
Технические характеристики
|
|
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel P67 Express |
Поддерживаемая оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, максимальный объем 32 Гбайт при частоте /1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) / 2200 (разгон) |
Слоты расширения | 2 - PCIe 2.0 x16 (8+8); 3 - PCIe 2.0 x1; 1 - PCI Slot 2.2 |
Поддержка Multi-GPU | CrossFireX, SLI |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит порта – P67; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит порта P67; RAID 0, 1, 5, 0+1, JBOD; 2х SATA 6.0 Гбит порта – Marvell 88SE9120; RAID 0, 1, 0+1, JBOD; |
Поддержка IDE и eSATA | нет 2x eSATA (JMicron 362) |
Сеть | 1х Intel 82579v MAC Gigabit Ethernet PHY |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 14x USB 2.0 (Intel P67) |
USB 3.0 | 4x USB 3.0 (NEC D720200F) |
IEEE 1394 | 2x 1394a (VIA VT6308P) |
Системный мониторинг | Nuvoton NCT6776F |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 Клавиатура или мышь; 8x USB 2.0/1.1; 2x USB 3.0; 2x eSATA; 1x IEEE 1394; 1x S/PDIF Optical Out; 1x RJ45; 6x 3,5 мм Jack |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |
