Технические характеристики, соперники
В соперники Trinity были выбраны сразу два кулера. Первым стал флагман модельного ряда ThermoLab – baram2010. Это один из наиболее эффективных «односекционников» на рынке, причем его рекомендованная цена (без учета вентилятора) может оказаться даже меньше, чем у героя данного тестирования (подробнее об этом – в конце обзора). Будет интересно посмотреть на то, как они соотносятся по эффективности.
Ну, а пару «бараму» составит один из лучших воздушных кулеров на рынке (уже безо всяких оговорок) – двухсекционный «монстр» Thermalright Silver Arrow. Он, можно сказать, выступает вне конкурса, поскольку сто́ит более чем в полтора раза дороже обоих своих соперников. Но в качестве некоей «точки отсчета» «серебряная стрела» тут не помешает.

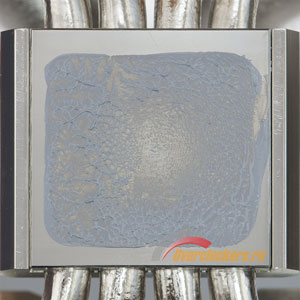

В одном оба корейских радиатора точно не уступают продукции Thermalright: кривее подошв, чем у кулеров этой компании, в мире не найти. Типичный отпечаток теплораспределителя стендового CPU Intel Core i7 950 на основании моего экземпляра Silver Arrow выглядит следующим образом:
реклама

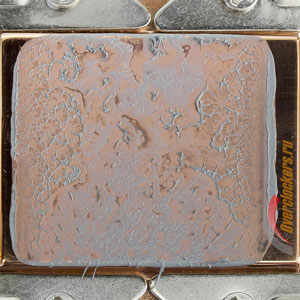

Сравните с ThemoLab baram2010:
Попробуем свести технические характеристики всех соперников в одну таблицу:
|
|
|
|
Габариты, мм |
|
|
|
Масса, г |
|
|
|
Материал основания |
|
|
|
Материал ребер |
|
|
|
Количество пластин, шт |
|
|
|
Расстояние между ребрами, мм |
|
|
|
Толщина пластин, мм |
|
|
|
Материал тепловых трубок |
|
|
|
Диаметр тепловых трубок, мм |
|
|
|
Количество тепловых трубок, шт |
|
|
|
Типоразмер вентиляторов, мм |
|
|
|
Максимальное количество вентиляторов, шт |
|
|
|
Вентиляторов в комплекте, шт |
|
|
|
Скорость вращения, об/мин |
|
|
|
Совместимость с процессорами |
AMD Socket 754/939/940, AM2/AM2+/AM3 |
AMD Socket AM2/AM2+/AM3 |
AMD Socket AM2/AM2+/AM3 |
* С вентиляторами.
** Без вентиляторов.
*** С учетом двух секций ребер.
Инструментарий
Прогрев CPU: | LinX 0.6.4. |
Мониторинг температур CPU: | RealTemp 3.60. |
Дополнительный мониторинг CPU: | CPU-Z 1.57, TMonitor 1.03. |
реклама
Методика тестирования

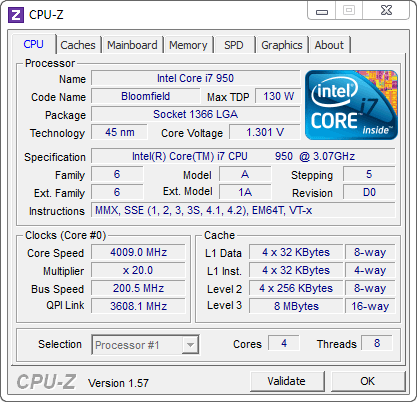

Стендовый процессор Intel Core i7 950 был разогнан по базовой частоте до 200 МГц при напряжении 1.3 В с пониженным до 20 коэффициентом умножения. Таким образом, частота работы CPU составила около 4000 МГц.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1T.
Тесты проводились в 64-битной Windows 7 Ultimate. Центральный процессор прогревался с помощью LinX 0.6.4. Во всех случаях на графиках – температура самого горячего ядра. За мониторинг состояния CPU отвечали утилиты RealTemp (температура), CPU-Z (напряжение) и TMonitor (частота).
Температура в помещении («Ambient» на графиках) в ходе всего тестирования находилась в пределах 24–25 градусов по Цельсию.
Несколько слов о вентиляторах.
ThermoLab Trinity поставляется с вентилятором и предназначен только для использования в паре с ним. С данной «стотридцаткой» он и тестировался. Набор скоростей вращения был следующим: 600, 900, 1200, 1500 и 1800 RPM.
В комплект baram2010 «вертушка» не входит, этот радиатор также испытывался со штатным вентилятором Trinity и на тех же оборотах. Надо сказать, предназначенный для «стодвадцатки», радиатор со «стотридцаткой» выглядел интересно :).
Thermalright Silver Arrow тестировался с двумя штатными 140-миллиметровыми вентиляторами TY-140 под той же торговой маркой. И на штатных же 900 и 1300 оборотах в минуту.
Тестирование систем охлаждения проводится на открытом стенде. При этом не учитывается ориентация процессорного радиатора в пространстве, материнская плата всегда горизонтальна. В случае с ThemoLab Trinity данный вопрос был исследован отдельно. Для этого материнская плата устанавливалась вертикально, слотами карт расширения параллельно земле (как в большинстве компьютерных корпусов-«башен»), а кулер монтировался в двух основных положениях: вертикальном (вентиляторы дуют назад) и горизонтальном (вентиляторы дуют вверх).
И действительно, во втором случае радиатор демонстрировал чуть лучшую эффективность (на пару-тройку градусов в зависимости от оборотов вентилятора). Но самое интересное, что эта разница сохранялась и при горизонтальном положении материнской платы. По всей видимости, дело тут не столько в ориентации самих трубок, сколько в их расположении относительно крышки процессора – ведь у данного радиатора нет отдельной подошвы, распределяющей тепло между трубками. Именно в горизонтальном положении ThemoLab Trinity и тестировался.
Результаты тестирования
реклама
(Здесь и далее на графиках – температуры Core i7 950 D0, разогнанного до 4.0 ГГц при напряжении 1.30 В, под нагрузкой с помощью LinX 0.6.4.)
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Думаю, я никого не удивлю своим очередным «это было ожидаемо» :). На одну трубку меньше и на 2000 см2 более скромная площадь рассеивания делают свое дело: Trinity не может на равных соперничать с baram2010. Новинка ThermoLab уступает флагману той же компании от четырех до шести градусов, причем наибольший разрыв наблюдается в самом тихом режиме – при минимальных оборотах вентилятора.
Что уж говорить про Thermalright Silver Arrow... Этому кулеру Trinity проигрывает три градуса даже несмотря на 500 лишних оборотов в минуту ее «стотридцатки». Чтобы было понятно, насколько «кореец» при этом шумнее, приведу объективные данные о суммарном уровне звукового давления, создаваемого работающей системой: со штатными вентиляторами обоих кулеров и без них вообще («W/o CPU Fan» на графике).
Измерения производились с расстояния в 0.3, 1.0 и 3.0 метра, открытый стенд был скомпонован так, чтобы именно система охлаждения CPU была ближайшим к шумомеру заметным источником шума. Фоновый уровень («Ambient» на графике) составлял 26* дБ.
* Использованный шумомер AZ Instrument 8922 RS232 SLM гарантирует погрешность не более полдецибела, но только в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
Меньше – лучше
0.3 m
Включите JavaScript, чтобы видеть графики
1.0 m
Включите JavaScript, чтобы видеть графики
3.0 m
Включите JavaScript, чтобы видеть графики
Сам же по себе 130-миллиметровый вентилятор ADDA получился неплохим. На скорости до 900 оборотов в минуту он очень тих, а большинство пользователей наверняка останутся им довольны и на 1200 RPM (как раз до этого значения позволяет его замедлить комплектный переходник с резистором). А вот штатные 1800 – это уже чересчур, в таком режиме вентилятор лучше не использовать.
Заключение
Вот таким вышел новый кулер ThermoLab. После отличных baram2010 производителю нужно было лишь развить успех, расширив свою продуктовую линейку. И ему даже удалось предложить в расположенном сегменте на ступеньку ниже кулер с адекватным соотношением потребительских качеств. Только, увы, реально уменьшить его цену не получилось.
По слухам, рекомендованная стоимость Trinity будет выше 50 долларов. При этом охладитель будет конкурировать с такими «монстрами» как Scythe Ninja 3, а некоторые сравнимые по эффективности или даже чуть более производительные кулеры, вроде DeepCool Ice Blade Pro, Ice Hammer IH-4500 и Zalman CNPS10X Performa, окажутся вообще дешевле. Мне сложно представить себе оверклокера, который в данных условиях сделает выбор в пользу героя обзора.
К счастью, официальная рекомендованная цена ThermoLab Trinity все же еще не оглашена. Быть может, после прочтения первых обзоров производитель пересмотрит свои планы. За 30–35 долларов кулер будет еще более или менее неплохим вариантом. Скрестим пальцы :).
Плюсы ThermoLab Trinity:
- Адекватные массогабаритные показатели;
- Поддержка всех актуальных платформ, комплектное крепление удобное и надежное;
- В остальном хорошая поставка;
- Эффективность достаточна даже для вполне серьезного разгона горячего «четырехъядерника».
- Не лучшее качество обработки основания;
- Если кулер действительно будет стоить более 50 долларов, то для своей производительности он окажется слишком дорог.
- Вряд ли использование в основании медных вставок вместо алюминиевых сильно подняло бы себестоимость продукта. Кроме того, крайние трубки в нем стоило расположить с тем же зазором, что и центральные;
- Вентилятор можно было оснастить стандартным набором монтажных отверстий, а заодно – снизить верхнюю границу его оборотов.
Выражаем благодарность компании ThermoLab за предоставленную на тестирование систему охлаждения.
