Тестовый стенд
ThermoLab Trinity тестировался в составе следующей системы:
Материнская плата: | Asus Rampage III Extreme (Intel X58 Express, BIOS ver. 1102). |
Центральный процессор: | Intel Core i7 950 (Bloomfield, rev. D0, штатное напряжение 1.20 В, фото экземпляра). |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
Видеокарта: | ATI Radeon HD 6870 Sapphire 1 Гбайт, reference. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
Термоинтерфейс: | Arctic Cooling MX-2. |
Соперники: | ThermoLab baram2010, Thermalright Silver Arrow. |
Установка и совместимость
Крепление ThermoLab Trinity универсальное, поддерживаются все актуальные процессорные разъемы: Intel LGA 775, 1155, 1156 и 1366, а также AMD AM2, AM2+ и AM3.
Процесс монтажа кулера на них отличается лишь в деталях. Так, прижимные планки при использовании с CPU производства Intel нужно прикручивать к его основанию в одном положении, а с AMD – в другом:
реклама

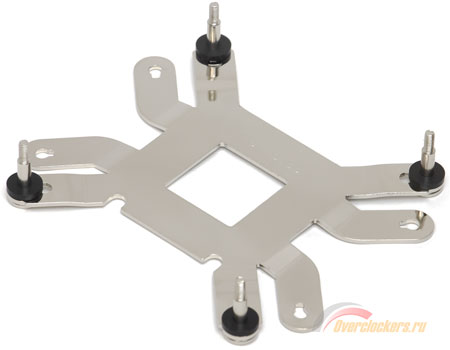

То же касается и винтов, которые необходимо предварительно закрепить на backplate.
Они снабжены выступами, за счет которых должны фиксироваться в крестовине и не прокручиваться.
Я буду рассказывать о монтаже ThermoLab Trinity на примере 1366-контактного сокета Intel.

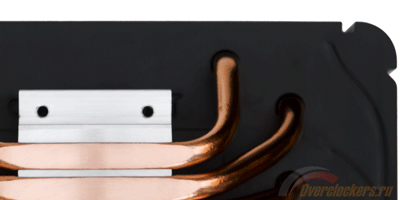

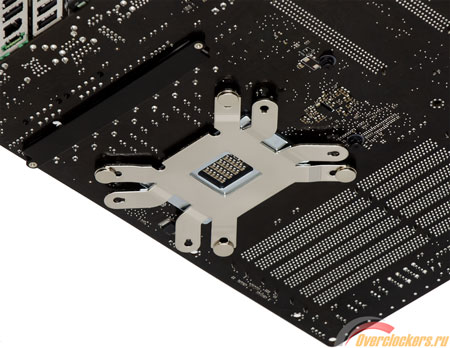

Крепление кулера очень напоминает таковое у baram2010, но в деталях оно стало заметно лучше. Так, в основании радиатора появились прорези, в которые вставляются прижимные планки, что гораздо надежнее, чем просто прикручивать их одним винтом. А резиновые кольца, призванные фиксировать винты в крестовине, стали массивнее и жестче, теперь они лучше справляются со своей задачей. Хотя, чтобы винты не выскочили из своих пазов, водружать материнку на backplate все равно приходится аккуратно. Да, именно так: крестовина на плате никак не фиксируется, поэтому устанавливать надо вторую на первую, а не наоборот:

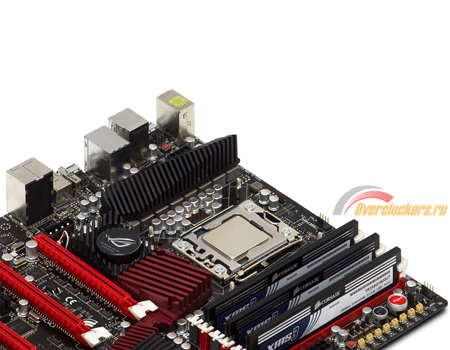

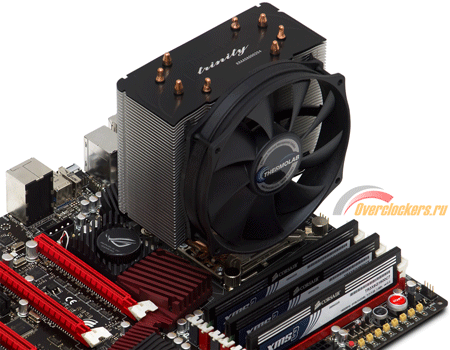

Вот теперь, наконец, кулер может занять свое законное место (тут главное впопыхах не забыть нанести на CPU термоинтерфейс). Остается лишь закрутить комплектные гайки. Пружин в конструкции нет, но монтажные планки достаточно упругие, они позволяют, понемногу увеличивая прижим, поддерживать его равномерность.
реклама
Радиатор с одной стороны и вентилятор с другой довольно низко нависают над гайками, дотянуться до них непросто. Особенно данная проблема заметна на утыканных радиаторами оверклокерских платах типа стендовой Asus Rampage III Extreme. Поэтому устанавливать кулер лучше вне корпуса.
Крепление ThermoLab для процессорных разъемов Intel позволяет ориентировать кулер как вертикально (вентилятор дует назад или вперед), так и горизонтально (вверх или вниз), а вот владельцам CPU производства AMD придется довольствоваться только первой парой положений.

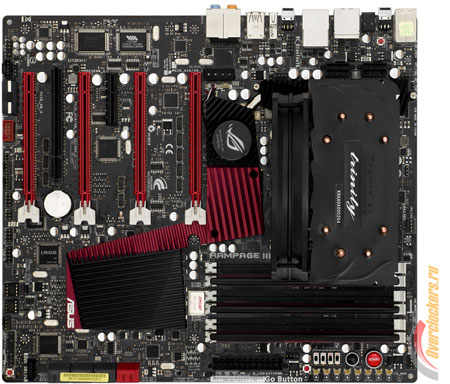

Несмотря на свои не самые огромные габариты, Trinity все же может вызвать некоторые проблемы совместимости. Так, при горизонтальной установке на большинстве материнок он перекроет ближайшую к процессорному разъему пару слотов памяти, модули с высокими радиаторами в них установить уже не получится:

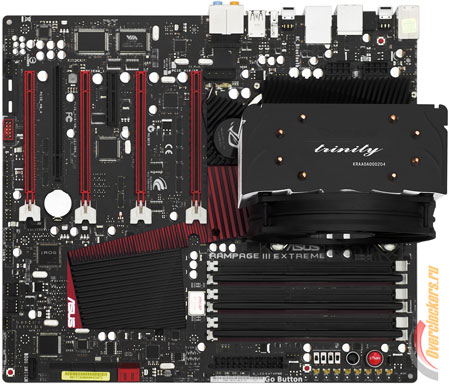

А при вертикальной грозит вылезти за пределы некоторых плат:

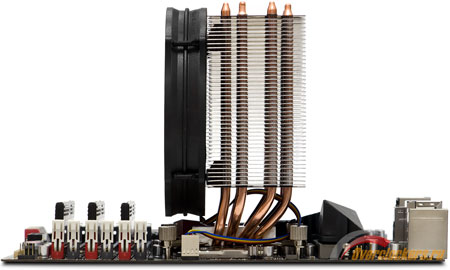

Кроме того, его вентилятор сильно свисает с кулера вниз (зато это должно улучшить охлаждение элементов преобразователя питания CPU). К счастью, соответствующий изгиб «вертушки» не выступает за пределы ближайших окрестностей сокета. А концы ребер радиатора находятся более чем в четырех сантиметрах над платой – этого должно хватить ее собственным радиаторам (и даже обычным модулям памяти).
Тем временем система на открытом стенде собрана. Прежде чем перейти непосредственно к тестированию, как обычно, несколько слов о методике. Начну с описания остальных участников и технических характеристик всех соперников.
