Бюджетный игровой корпус: обзор и тестирование AeroCool Strike-X (страница 6)
реклама
Инструментарий
Прогрев CPU: | LinX 0.6.4. |
Мониторинг температур CPU: | RealTemp 3.60. |
Дополнительный мониторинг CPU: | CPU-Z 1.56, TMonitor 1.03. |
Прогрев GPU: | Fur Mark 1.8.2 («бублик»). |
Разгон и мониторинг видеокарты: | MSI Afterburner 2.0.0. |
Прогрев HDD: | Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел. |
Мониторинг температур HDD: | SpeedFan 4.42. |
Методика тестирования
Уровень шума и эффективность системы охлаждения AeroCool Strike-X оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 7 Ultimate. Кроме того, для сравнения на диаграммах приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
реклама

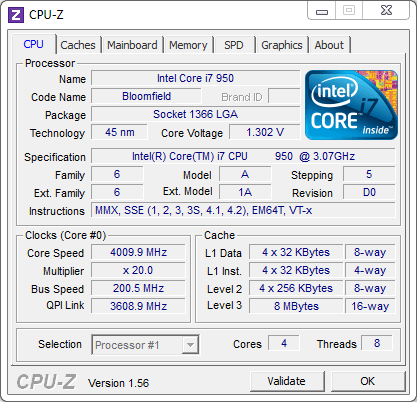

Стендовый процессор Intel Core i7 950 был разогнан по базовой частоте до 200 МГц при напряжении 1.275 В с пониженным до 20 множителем. Таким образом, частота работы CPU составила около 4000 МГц.
Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг состояния центрального процессора отвечали утилиты RealTemp (температура), CPU-Z (напряжение) и TMonitor (частота). Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.

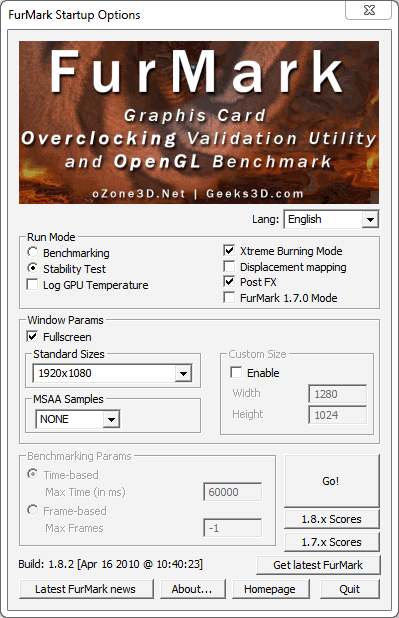

Разгон видеокарт осуществлялся под штатной системой охлаждения и составил скромные 950 и 1100 МГц по чипу и памяти соответственно. Для их разогрева использовалась утилита FurMark версии 1.8.2 со следующими настройками:

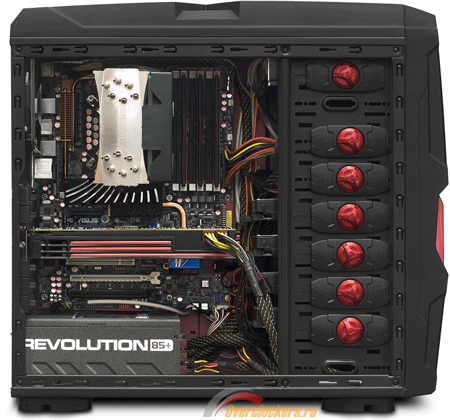

Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Напоминаю, что AeroCool Strike-X тестировался в конфигурации с одной и двумя референсными видеокартами Radeon HD 6870:
реклама
Системы охлаждения ускорителей работали в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения их турбин.

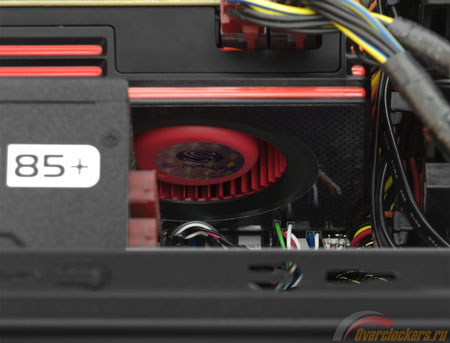

При работе с двумя ускорителями нижний находился в непосредственной близости от блока питания. К счастью, даже длинный 190-миллиметровый стендовый Enermax Revolution 85+ загораживал ее турбину лишь частично:
Из винчестеров на графиках представлен тот, что прогрелся до наибольшей температуры.
В помещении в ходе всего тестирования поддерживалась температура в интервале 24–25 градусов Цельсия.
Шум
Для проверки акустических параметров система в AeroCool Strike-X и на открытом стенде запускалась в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой конфигурацией.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины одного (!) референсного Radeon HD 6870 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 0.3 м, 1.0 м и 3.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Результаты тестирования
Шум
Первым делом – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
реклама
0.3 m
Включите JavaScript, чтобы видеть графики
1.0 m
Включите JavaScript, чтобы видеть графики
3.0 m
Включите JavaScript, чтобы видеть графики
* Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Как и ожидалось, достаточно низкооборотистые (для игрового корпуса!) вентиляторы AeroCool Strike-X не ставят рекордов по уровню шума. И это не может не радовать. Я не могу назвать корпус тихим, но, уверен, абсолютное большинство геймеров, привыкших к вою систем охлаждения топовых видеокарт под нагрузкой, вполне устроит издаваемый им равномерный гул.
«Тональность» здешних «вертушек» не раздражает, а какие-либо заметные артефакты отсутствуют. Приятно и то, что обороты «стодвадцаток» и «стосороковки» неплохо подобраны, шумят эти вентиляторы очень похоже.
Но от системы охлаждения игрового корпуса требуется в первую очередь производительность. Давайте посмотрим, как она справляется со своими прямыми обязанностями:
Охлаждение
Для начала в конфигурации с одной видеокартой Radeon HD 6870:
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU Temp, °C
Включите JavaScript, чтобы видеть графики
Video Fan, % of max RPM
Включите JavaScript, чтобы видеть графики
HDD Temp, °C
Включите JavaScript, чтобы видеть графики
Для просторной «большой башни» с кучей больших вентиляторов такие результаты были бы посредственными. Но для своих габаритов (и цены :)) тестируемый корпус демонстрирует совсем неплохие показатели. По температуре CPU и GPU он идет вровень с открытым стендом. А жесткие диски даже без обдува чувствуют себя в нем заметно лучше.
Если же добавить фронтальный вентилятор (этому режиму на графике соответствует пометка «+ front fan»), то можно окончательно перестать за них беспокоиться. И еще комфортнее винчестеры начинают себя чувствовать при непосредственном охлаждении «индивидуальной стодвадцаткой» («+ HDD fan»).
На температурах же остальных компонентов эти манипуляции с вентиляторами никак не сказались.
Давайте посмотрим, как покажет себя тестируемый корпус при добавлении в систему еще одного Radeon HD 6870:
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU 1 Temp, °C
Включите JavaScript, чтобы видеть графики
GPU 2 Temp, °C
Включите JavaScript, чтобы видеть графики
А вот тут AeroCool Strike-X начинает сдавать. Все-таки видеоконфигурации с двумя горячими ускорителями – не для таких «ящичков». Впрочем, корпус еще справляется с охлаждением пары 6870-х. Центральный процессор в нем при этом чувствует себя немногим хуже, чем с одной картой. Да и с GPU все не так плохо. Конечно, верхний, чья турбина вынуждена забирать воздух в непосредственной близости от платы нижнего, здесь не холоднее, чем на открытом стенде; а тот, в свою очередь, даже горячее. Но – никакого криминала. Такая система вполне сможет работать.
Хотя что-то заметно более горячее я бы в тестируемый корпус впихивать уже не стал.
