Тестовый стенд
В тестируемом корпусе собиралась следующая система:
Материнская плата: | Asus P6TD Deluxe (Intel X58 Express, версия BIOS rev. 0501). |
Центральный процессор: | Intel Core i7 950 (Bloomfield, rev. D0, штатное напряжение 1.20 В, фото экземпляра). |
Охлаждение CPU: | Радиатор: Thermalright Ultra-120 eXtreme 1366 RT; Вентилятор: Thermalright TR-FDB (120 x 120 x 25 мм, ≈1000 RPM); Термоинтерфейс: Arctic Cooling MX-2. |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
Видеокарта: | ATI Radeon HD 6870 Sapphire 1 Гбайт (reference), 2 шт. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт, 4 шт. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
При́вод: | Pioneer DVD±RW «Radical Black» :). |
Дополнительные вентиляторы: | Zalman ZM-F3 (120 x 120 x 25 мм, ≈1800 RPM @5 В ≈800 RPM). |
Особенности сборки
Первым делом водружаем на место материнскую плату. Она в AeroCool Strike-X устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Впрочем, вручную в крашеную сталь ввернулась только одна из них, для остальных пришлось использовать отвертку со специальной насадкой (в комплекте такой нет).
реклама

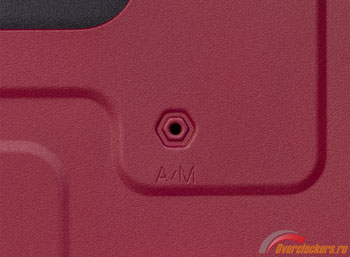

Монтажные отверстия в поддоне промаркированы, но «легенды» с расшифровкой обозначений нет. Впрочем, поддерживаются лишь материнки форматов ATX и Micro-ATX. Они однозначно распознаются по обозначениям «A» и «M». Что мешало производителю добавить поддержку набирающего популярность формата Mini-ITX – не очень понятно. Конечно, немного найдется желающих совместить «среднюю башню» с такой миниатюрной платой, но мало ли...

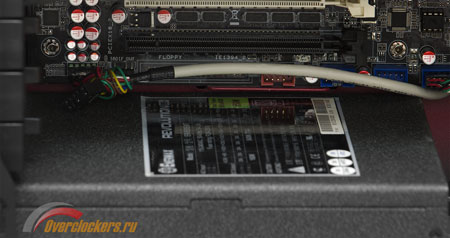

Тем более что полноразмерная «материнка» влезает в корпус с трудом, встает буквально впритык. Сверху ее «поджимает» крышка шасси, снизу – фиксатор блока питания. Поначалу мне вообще удалось прикрутить материнку только двумя винтами (именно в таком состоянии система представлена на всех фотографиях). Но позже, отогнув эту планку, я все же смог зафиксировать плату всеми девятью винтами.

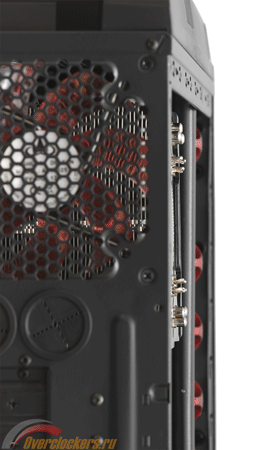

Не радует AeroCool Strike-X простором и по ширине. Даже без бокового вентилятора он оставляет процессорной системе охлаждения всего 16 сантиметров. Этого хватит не любому башенному кулеру (так, недавно представленный Thermalright Archon преодолел по высоте уже 170-миллиметровую отметку). А с этой «вертушкой» придется довольствоваться охладителями не выше 13 сантиметров. Мне не хотелось отказываться от привычного стендового Ultra-120 eXtreme. И, к счастью, в первый из приведенных лимитов он укладывается. А боковому вентилятору нашлось применение и получше.

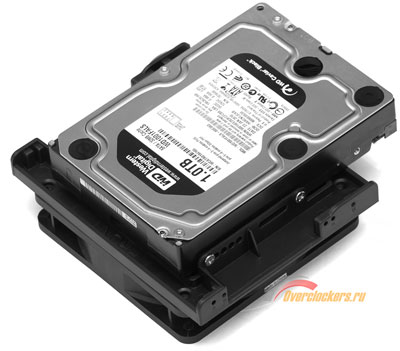

Приступаем к монтажу жестких дисков. Они прикручиваются к комплектным пластиковым рамкам, которые, в свою очередь, задвигаются в пятидюймовые направляющие.
Изнутри это делать неудобно, проще снять переднюю панель (она в AeroCool Strike-X стандартно держится на защелках) и устанавливать винчестеры спереди.
реклама

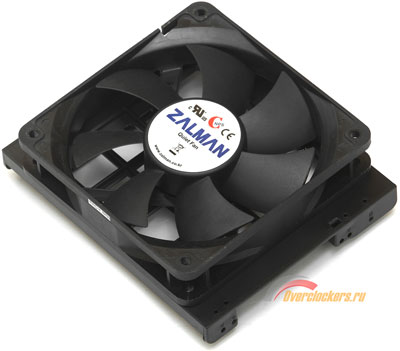

Главной особенностью упомянутых рамок является то, что на каждую можно водрузить 120-миллиметровый вентилятор. Он прикручивается к ней снизу.
Понятно, что сделано это в первую очередь для того, чтобы не производить отдельный фиксатор фронтальной «вертушки» (для этого в тестируемом корпусе, напоминаю, предлагается использовать как раз одну из рассматриваемых планок). Но кого-то наверняка порадует возможность оснастить каждый HDD отдельной «стодвадцаткой» для его охлаждения.
Правда, это вдвое увеличит количество занимаемых жесткими дисками отсеков. Без вентиляторов за счет толстых рамок между соседними остается менее сантиметра свободного пространства. Так что вопрос охлаждения винчестеров в AeroCool Strike-X стои́т действительно остро. Я постараюсь максимально полно ответить на него позже.

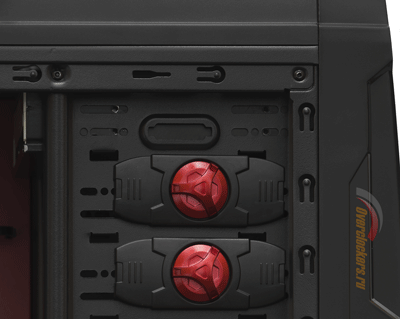

Пока же расскажу, как фиксируются устройства в пятидюймовых отсеках. Корпус оснащен безвинтовым их креплением. Соответствующие красно-черные пластмасски с поворотным механизмом – съемные. Но даже несмотря на то, что они не самые удобные (в процессе монтажа устройство в отсеке постоянно приходится придерживать), демонтировать их, чтобы по старинке прикрутить девайсы, будут только полные настоящие «апологеты отвертки»: они и так хорошо держатся в своих отсеках. Даже при работе при́вода и винчестеров в корпусе ничего не болтается и не дребезжит (хотя ни одно из их креплений не предполагает виброразвязку).
Впрочем, если вы захотите заполнить все девять 5.25"-отсеков AeroCool Strike-X, то обойтись без использования инструмента не получится: безвинтовых креплений в комплекте только семь, крайним слотам их не досталось. Но для при́вода в верхнем я просто переставил планку.

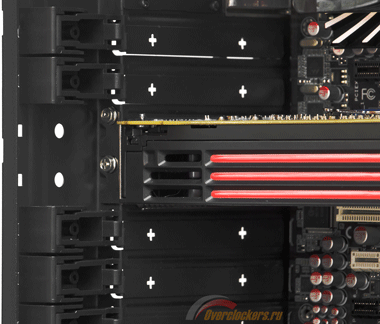

Безвинтовым креплением оснащены и отсеки для карт расширения. Эти откидные пластмасски тоже со своими функциями справляются неплохо, хоть и выглядят не слишком надежно. И, по счастью, тоже съемные.
К сожалению, на этом положительные моменты, связанные со сборкой системы в тестируемом корпусе, заканчиваются. Теснота внутри создает большие проблемы при подключении всех компонентов и укладке проводов.

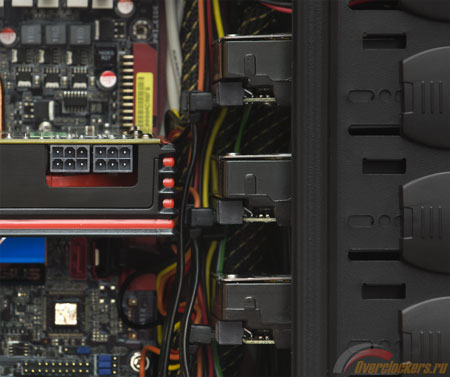

Так, не самый длинный Radeon HD 6870 (248 мм), лишь минимально выступающий за пределы материнской платы, практически упирается в кабели жестких дисков. Заявленные 290 миллиметров свободного пространства для видеокарт в AeroCool Strike-X доступны лишь при незанятых отсеках для накопителей напротив.
