Возможности BIOS

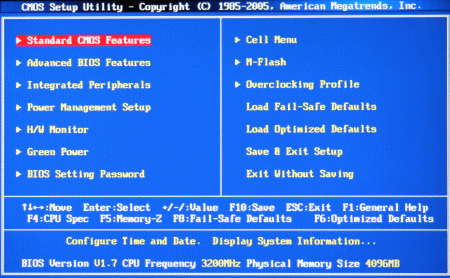

Собрав и запустив систему, уже по традиции зайду в BIOS платы. Для этого необходимо по-прежнему нажать кнопку «Del». И вот перед нами основная страница меню, которая разделена пополам на два столбца пунктов.
Подобная картинка встречается достаточно часто. Стоит лишь отметить, что BIOS основан на коде AMI. В самом низу, как бы в ячейке, отображается подсказка о характере настроек выбранного пункта. Ещё ниже указана версия BIOS, частота процессора и объём оперативной памяти. Первый пункт основного меню называется Standard CMOS Features, он перемещает на одноимённую страницу.

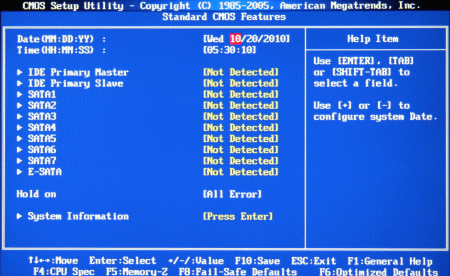

Здесь устанавливается время, дата, режимы работы накопителей. В самом низу, особняком стоит ссылка System Information.
реклама

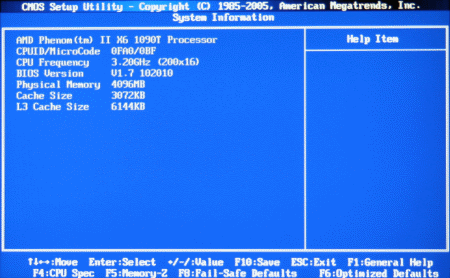

На открывшейся странице отражена краткая информация о системе. Вернусь в главное меню и перейду к следующему пункту Advanced CMOS Features.

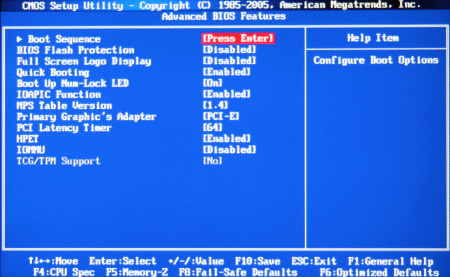

На этой странице можно выбрать устройство для загрузки и настроить другие параметры, связанные с ней. Следующим пунктом основного меню идёт Integrated Peripherals.

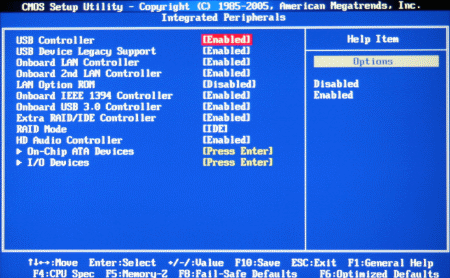

Он открывает одноимённую страницу, где осуществляются установки периферийных устройств. Зачастую, они сводятся к банальному «вкл» / «выкл». Вернусь назад в главное меню, где на очереди пункт – Power Management Setup.

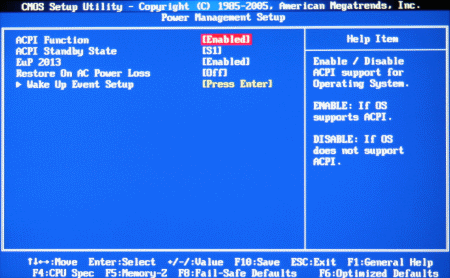

Здесь производятся настройки, связанные с управлением питанием и выхода компьютера из сна. Далее в главном меню следует пункт H/W Monitor.
реклама

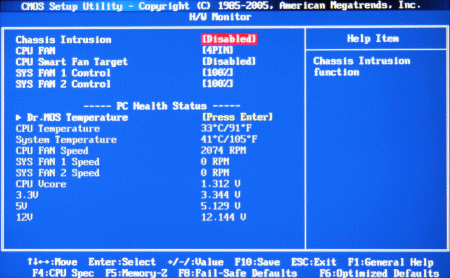

Это окно мониторинга, в котором помимо прочего осуществляется контроль за подключенными к плате вентиляторами. Среди отображающейся информации можно найти температуру процессора, платы, обороты трёх вентиляторов, напряжение процессора и показания на линиях 3,3 В, 5 В, 12 В. Кроме этого есть любопытная ссылка, которая называется Dr. MOS Temperature.

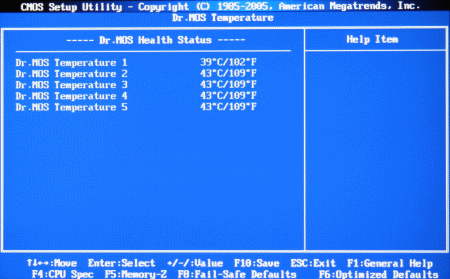

Она отправляет на экран мониторинга температур, замеряемых пятью датчиками. Их месторасположение остаётся загадкой.
Далее в основном меню идёт вкладка Green Power.

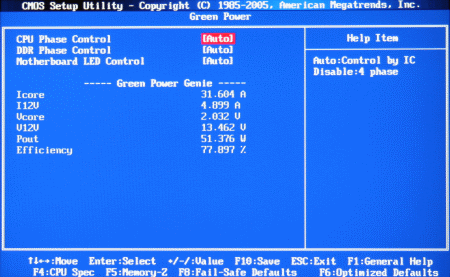

На этой странице можно вручную установить количество работающих фаз на процессоре и памяти, а также настроить работу светодиодов. Кроме этого здесь отображается напряжение и сила тока на процессоре и шине +12 В.
Чередует Green Power и замыкает левую половину пункт BIOS Setting Password.

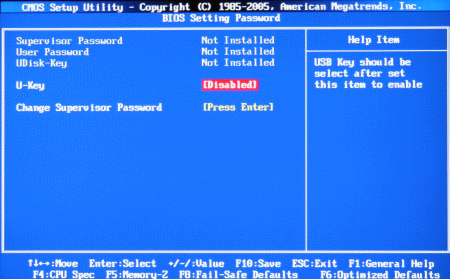

Название говорит само за себя, на этой странице устанавливается пароль на BIOS. Вдобавок можно задействовать USB флешку для входа.
На правой половине основного меню, в самом верху расположен пункт Cell Menu. Традиционно для материнских плат MSI, это название говорит об инструментарии оверклокера.

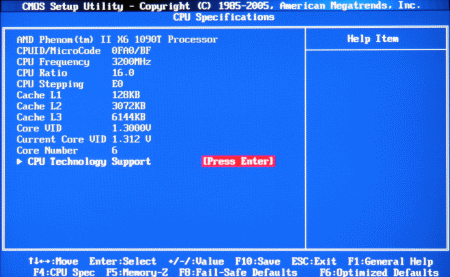

Никаких неожиданностей. Это наиболее интересный пункт в BIOS’е материнской платы, именно здесь собраны все настройки по изменению частот и напряжений. В самом верху отображается текущая частота процессора, памяти и NB (контроллер памяти). Далее следуют две ссылки. Первая, CPU Specification перемещает на страницу, где можно увидеть подробную информацию о процессоре.
В самом низу есть пункт CPU Technology Support.
реклама

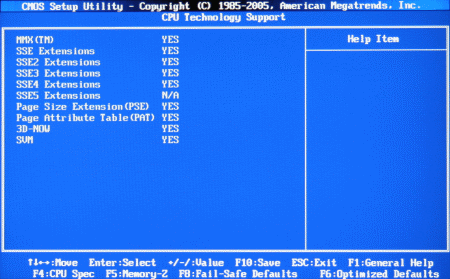

На этом экране перечислены все технологии, поддерживаемые установленным процессором.
Следующая ссылка основного меню называется CPU Feature.

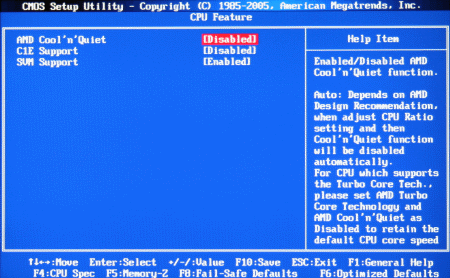

Здесь настраиваются различные энергосберегающие функции. Далее на странице Cell Menu идут два пункта, также связанных с энергосбережением. Следом - настройки частоты шины. За ними следуют пункты установки: технологии Turbo Core, Core Unlocker (разблокировка процессора), количества активных ядер процессора, функций разгона OC Dial и OC Genie.
В отдельный абзац собраны пункты настроек оперативной памяти. Первой сверху идёт ссылка MEMORY-Z.

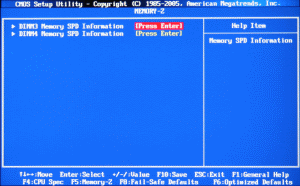

В каком-то смысле это аналог всем известной утилиты CPU-Z, только ограниченной информацией из SPD памяти. Далее следует ещё одна ссылка Advanced DRAM Configuration.

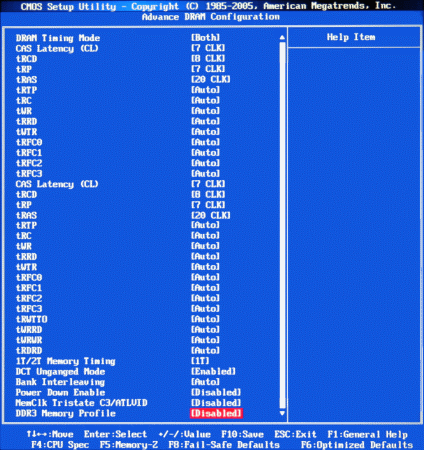

Здесь запрятаны настройки таймингов и дополнительные установки оперативной памяти. Их не настолько много, как может показаться на первый взгляд, просто оба канала настраиваются независимо. Забегая вперёд, скажу, что диапазон значений таймингов невелик, поэтому заставить работать память на большой частоте будет непросто.

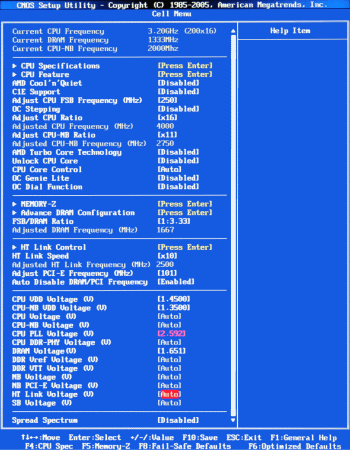

В самом низу расположены пункты регулировки напряжений. Изменения осуществляются в следующем диапазоне:
- CPU VDD Voltage (от 0.6000 до 1.5500 В с шагом 0.0125 В);
- CPU-NB VDD Voltage (от 0.6000 до 1.5500 В с шагом 0.0125 В);
- CPU Voltage (в зависимости от значения CPU VDD Voltage);
- CPU-NB Voltage (в зависимости от значения CPU-NB VDD Voltage);
- CPU PLL Voltage (от 1.702 до 3.312 В с шагом 0.0125 В);
- CPU DDR-PHY Voltage (от 0.700 до 1.830 В с шагом 0.01 В);
- DRAM Voltage (от 0.970 до 2.485 В с шагом 0.07 В);
- DDR Vref Voltage (от 0.490 до 1.166 В с шагом 0.025 В);
- DDR VTT Voltage (от 0.980 до 1.650 В с шагом 0.025 В);
- NB Voltage (от 0.884 до 1.393 В с шагом 0.005 В);
- NB PCI-E Voltage (от 1.136 до 3.974 В с переменным шагом);
- HT Link Voltage (от 0.800 до 1.830 В с шагом 0.01 В);
- SB Voltage (от 0.950 до 1.580 В с шагом 0.01 В).
Настроек много, это должно способствовать отличному разгонному потенциалу.
Вернусь в основное меню и перейду к изучению следующего пункта – М-Flash.

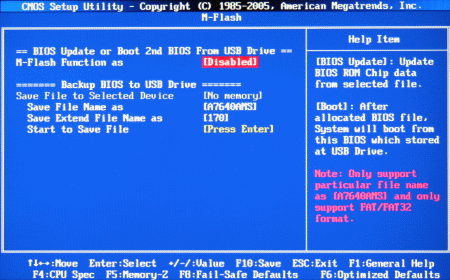

Это встроенная утилита для прошивки BIOS. Там же есть возможность сохранить текущую версию. И в завершение последний пункт, который необходимо упомянуть – это Overclocking Profile.

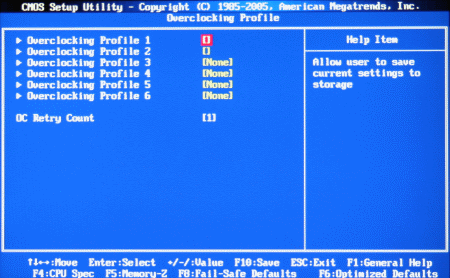

Название красноречиво говорит само за себя – здесь сохраняются и загружаются ранее сохранённые профили настроек конфигурации.
Тестовый стенд
Тестирование материнской платы MSI 890FXA-GD70 проводилось в составе следующей конфигурации:
- Процессор: AMD Phenom II X6 1090T 3200 МГц;
- Кулер: Zalman CNPS 10X Performa, Zalman ZP1225ALM, 900-2000 об/мин;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: MSI 890FXA-GD70, версия BIOS v.1.07;
- Память: Corsair CMT4GX3M2A2133C9 (2х2 Гбайт 2133 МГц DDR3 9-10-9-27 при 1.65 В);
- Видеокарта: Zotac GeForce GTX 480 AMP! (756/1512/3800 МГц (чип/ш.д./память));
- Жёсткий диск: Western Digital WD1002FAEX (1 Тбайт);
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Chieftec CFT-1200G-DF (1200 Вт).
Проверка разгона
Вот и наступил конец теории, настала практика. Пришла пора проверить в действии все эти военные компоненты и танталовые конденсаторы. Были выставлены следующие напряжения:
- CPU VDD Voltage - 1.450 В;
- CPU-NB VDD Voltage - 1.350 В;
- CPU Voltage - Auto;
- CPU-NB Voltage - Auto;
- CPU PLL Voltage - 2.592 В;
- CPU DDR-PHY Voltage - Auto;
- DRAM Voltage - 1.651 В);
- DDR Vref Voltage - Auto;
- DDR VTT Voltage - Auto;
- NB Voltage - Auto;
- NB PCI-E Voltage - Auto;
- HT Link Voltage - Auto;
- SB Voltage - Auto.
Поскольку на тестовом процессоре я уже неоднократно упирался в 390 МГц по шине, то сразу выставил это значение, естественно множители НТ и NB были предварительно снижены до минимальных значений. Результат – тишина, система не стартует. Дальше планомерно снижаю частоту до 300 и наблюдаю уверенный старт. Странно, неужели 300 – предел для этой платы? Пробую постепенно увеличивать частоту 310, 320, 330,…, 360, а 365 – уже синий экран при прохождении LinX.
Снова ставлю 360 – чёрный экран. И только на 300 опять старт. И всё это безобразие на последней версии BIOS – 1.7. Ну да это не самое главное, может, хоть в целом систему подразгоню. В конце концов, производитель заявляет о режиме работы памяти DDR3 2133. Чем чёрт не шутит, память-то как раз для такой частоты ориентирована. Но не тут-то было. Если вы помните обзор ASUS CROSSHAIR IV, то там-таки удалось приблизиться к психологическому барьеру DDR3 2000, да ещё и с неплохими основными таймингами 8-9-8-24-1Т. Здесь же ситуация не столь радужна и это говорит о том, что контроллер памяти процессора здесь не при чём. В результате удалось достигнуть лишь таких результатов.
В чём же может быть проблема? Я начал копаться в различных форумах, но так и не получил ответа, а на самом деле он лежал на поверхности. Тайминги и субтайминги. Они очень сильно ограничены, поэтому нельзя выставить их так, чтобы они соответствовали спецификациям памяти. Сложно сказать, решается ли эта проблема обновлением BIOS, но при тестировании он был последним на тот момент.

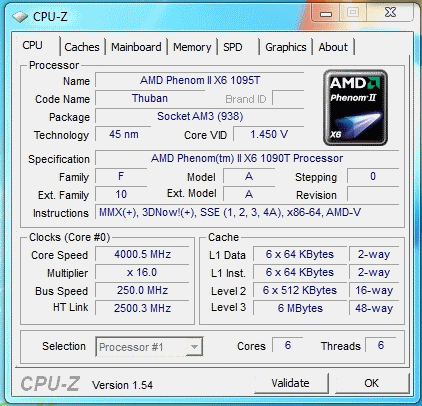

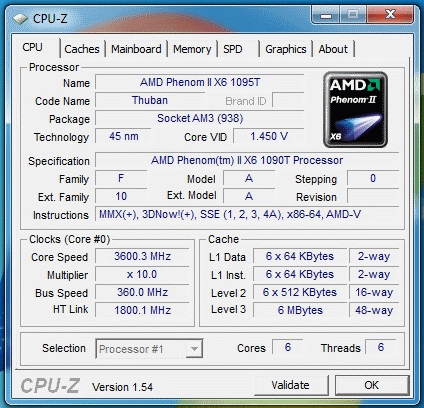

Самые внимательные читатели уже обратили внимание, на то, как точно отражается установленное напряжение в утилите CPU-Z. Да и в целом плата порадовала чёткой и стабильной работой, пусть и не с выдающимися результатами разгона.
Обзор фирменных утилит
Почти у каждого именитого производителя есть набор утилит или какое-нибудь комплексное программное обеспечение а-ля «all inclusive» (всё включено). Не отстаёт и компания MSI. Её программное обеспечение носит громкое имя Control Center (Центр контроля).

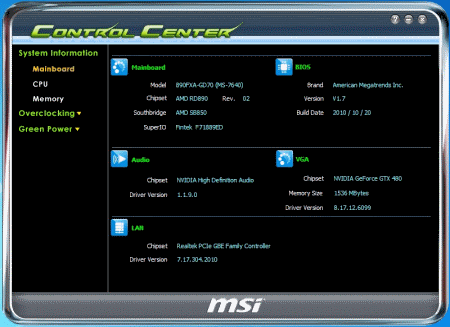

При запуске этой утилиты, она открывается на странице с информацией о системе, а именно на вкладке Mainboard (Материнская плата) пункта System Information (информация о системе). Вы можете здесь увидеть модель и ревизию материнской платы, версию BIOS, сведения об аудио устройстве, видеоадаптере и сетевой карте, а также версии их драйверов. Следующая на очереди идёт ссылка CPU.

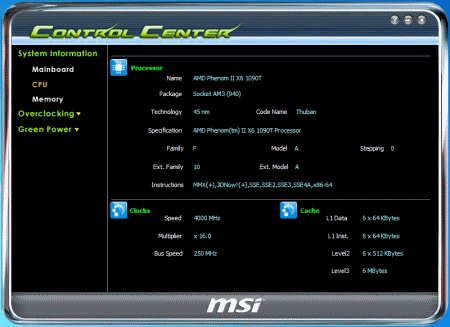

Как видите, в том же самом окне открывается информация об установленном процессоре. Далее следует строка Memory, которая отсылает на экран, посвящённый оперативной памяти.

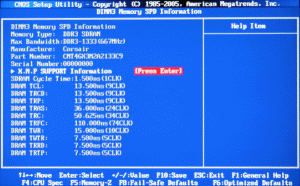

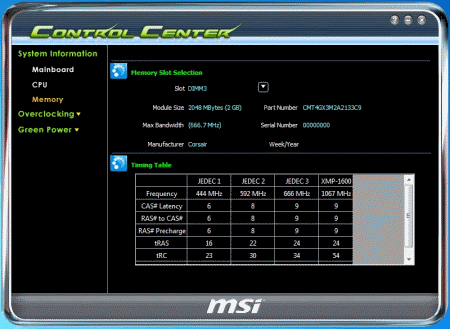

Здесь отображается информация из SPD модулей.
