Крепление системы охлаждения осуществляется с помощью подпружиненных винтов. В целом конструкция радиаторов неплохая, смущает использование термопрокладок. Если для мосфетов, это более или менее приемлемо, то для набора логики толстый термоинтерфейс (1 мм), да ещё и с волокнами, на которых он закреплён, может плохо отразиться на передаче тепла.

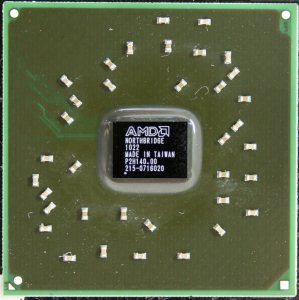

Под системой охлаждения скрываются знакомые нам микросхемы – северного моста AMD 890FX

и южного моста SB850.

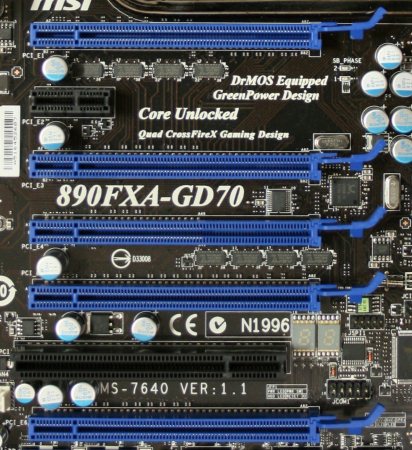

Интегрированного видео, разумеется, нет, зато есть целых пять разъёмов PCI-e x16.

Возможна установка четырех видеоадаптеров с двухслотовой системой охлаждения. Работать этот квартет будет по формуле x8+x8+x8+x8. Официально поддерживается CrossFireX, а вот использовать SLI можно только нелегально посредством модификации программного обеспечения. Ещё есть один слот PCI-e x1 и один обычный PCI.

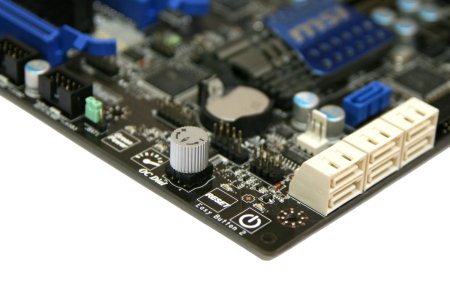

На плате можно обнаружить семь портов SATA. Шесть из них образованы тремя сдвоенными разъёмами белого цвета. Они соответствуют стандарту SATA 3 и реализованы контроллером, интегрированным в южный мост SB850.

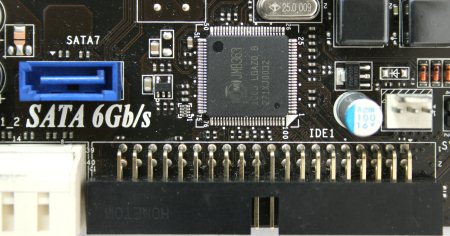

Предусмотрена поддержка режимов RAID 0 / 1 / 0+1 / 5 / JBOD. Рядом с ними расположен ещё один разъём синего цвета, который поддерживает только SATA II, его функционирование обеспечивается контроллером JMicron 363.

Он же предоставил нам возможность наблюдать на плате старую знакомую IDE колодку, которая всё больше и больше теряет актуальность на фоне увеличивающегося количества накопителей и приводов на более современных интерфейсах.

В правом нижнем углу платы расположены три разъёма. Один из них обеспечивает поддержку TPM (Trusted Platform Module), а два остальных позволяют подключать индикаторы, спикерфон и кнопки корпуса.

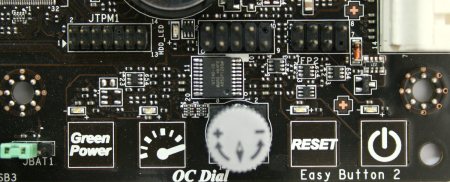

По нижнему краю расположились кнопки и поворотный рычажок, образующие все вместе блок управления. Похожую картину можно было видеть и на предыдущей модели MSI 790FXA-GD70. Те же самые кнопки Power (включение/выключение), Reset (перезагрузка), Green Power (режим энергосбережения) и блок OC Dial, состоящий из OC Dial Button и поворотного колёсика OC Dial Knob. Не хватает разве что Clr CMOS (сброс настроек BIOS). Эта функция реализована джампером, расположенным рядом.

Примечательным моментом является тот факт, что кнопки сенсорные, а сверху каждой можно увидеть диод подсветки. И здесь я обнаружил один несущественный недостаток: до включения платы на ней не светится ни один индикатор, поэтому невозможно понять подаётся питание или нет. Как следствие затруднительно нащупать кнопки в темноте.

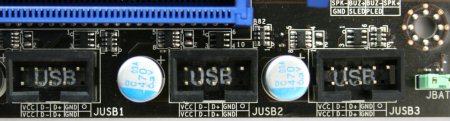

Левее, также по нижнему краю расположились три разъёма USB 2.0, для подключения шести устройств.

Ещё пять портов этого стандарта можно обнаружить на задней панели. Все они реализованы средствами южного моста SB850, который поддерживает до четырнадцати устройств USB 2.0. Здесь же их можно подключить только одиннадцать. Однако производитель решил идти в ногу со временем и добавил на задней панели ещё пару разъёмов USB 3.0, которые по традиции представлены контроллером NEC D720200F1.

Вернёмся вниз платы и посмотрим что ещё там интересного. Чуть выше разъёмов USB, можно обнаружить колодку COM-порта.

Рядом с ней расположены два семисегментных индикатора для вывода POST кодов загрузки и инициализации. Правее можно увидеть микросхему мониторинга и ввода/вывода – Fintek 71889ED.

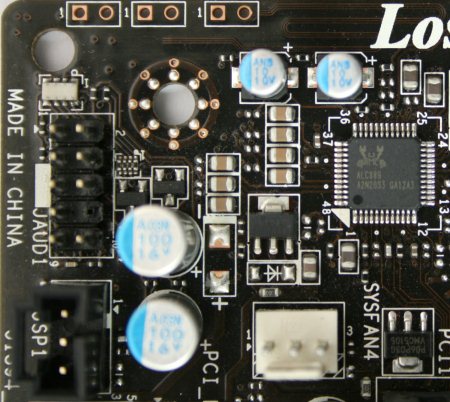

В левом нижнем углу платы расположился звуковой кодек, представленный микросхемой Realtek ALC889.

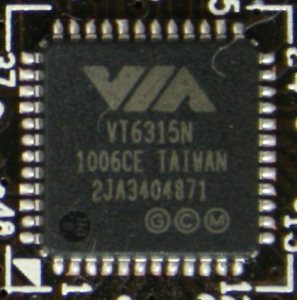

С ним рядом находятся разъёмы для вывода передней аудиопанели и SPDIF Out. Чуть выше аудиокодека распаяна микросхема VIA VT6315, которая обеспечивает плату поддержкой стандарта IEEE 1394.

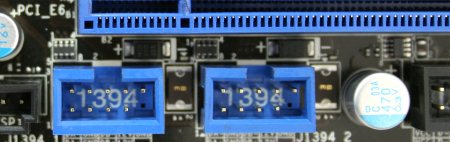

Два таких разъёма можно обнаружить внизу платы между USB и SPDIF Out.

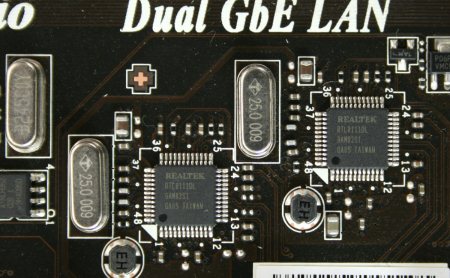

Неохваченными ещё остались две идентичные микросхемы Realtek RTL8111DL, которые расположены с левой стороны, чуть выше контроллера IEEE 1394.

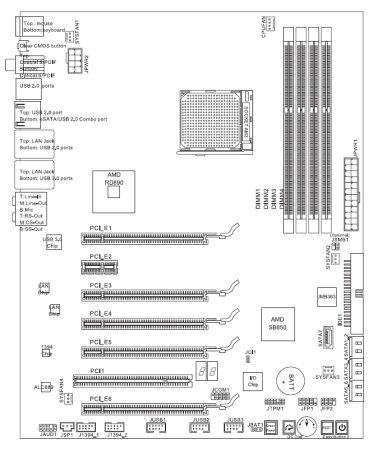

Более точное расположение всех коннекторов можно посмотреть на прилагаемой в инструкции схеме.

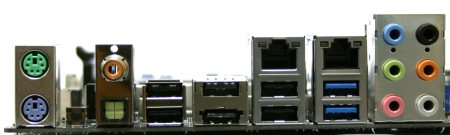

На задней панели ввода/вывода расположились следующие разъёмы:

• Один разъём PS/2 для клавиатуры;
• Один разъём PS/2 для мыши;
• Кнопка ClrCMOS;
• Один оптический S/PDIF Out коннектор;
• Один коаксиальный S/PDIF Out разъём;
• Пять разъёмов USB 2.0;
• Два разъёма USB 3.0;
• Один разъём eSATA;
• Два гигабитных сетевых разъёма RJ-45;
• Шесть аудиоразъёмов minijack.

Технические характеристики
