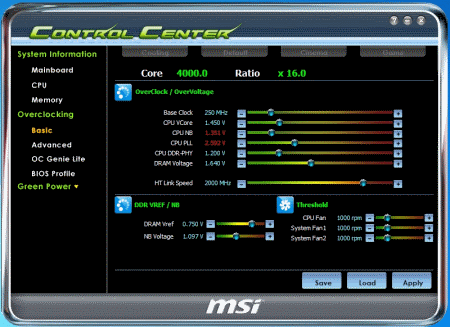

Следующий пункт в меню слева называется Overclocking и включает в себя четыре ссылки. Первая из них называется Basic.
Это основные настройки системы. Именно здесь можно изменить частоту системной шины и напряжения на ключевых компонентах. Кроме этого, тут регулируются обороты вентиляторов. Затем идёт ссылка Advanced.

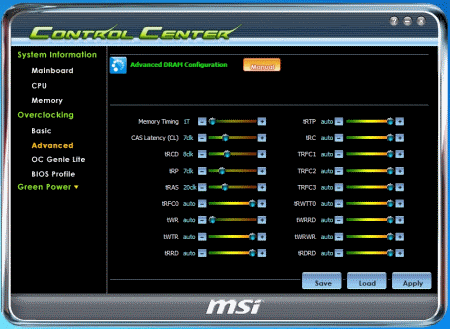

Перед нами страница, посвящённая настройкам таймингов и субтаймингов. Далее следует ссылка OC Genie.
реклама

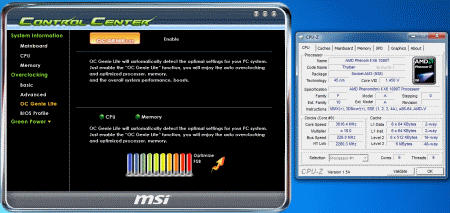

Это специализированная утилита для автоматического разгона системы. На приведённой картинке можно лицезреть результаты её включения. Их скромность свидетельствует о том, что на автомат рассчитывать не приходится. Последней ссылкой в этом пункте значится BIOS Profile.

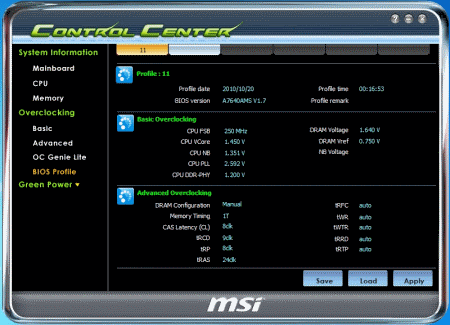

Как видно из названия речь идёт о профилях BIOS. Здесь отображается информация о сохранённых настройках, название и версия BIOS. Сверху видны закладки с именами сохранённых профилей.
Замыкает меню пункт Green Power, который состоит из двух ссылок. Первая снова именуется Basic.

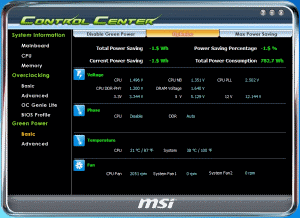

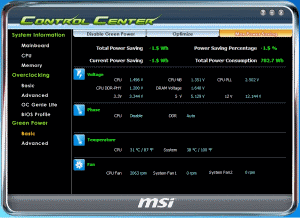

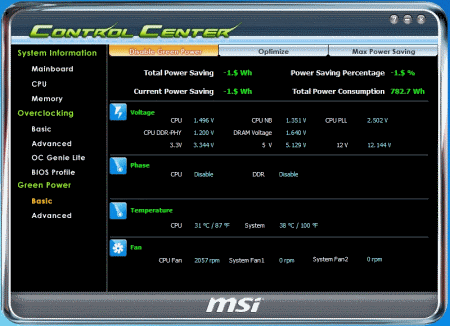

Сверху экрана расположены три закладки: Disable Green Power (Green Power выключен), Optimize (оптимальный режим), Max Power Saving (максимальное энергосбережение). От переключения этих режимов картинка меняется не сильно.
По сути это страница мониторинга, на которой помимо температур, напряжений и оборотов вентилятора, ещё контролируется расход и количество сэкономленной электроэнергии. Следующая ссылка Advanced разделяется на ещё две.
реклама

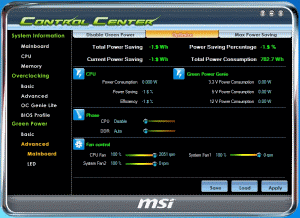

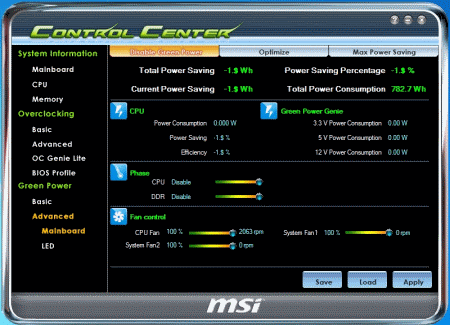

На первой обнаруживаются дополнительные возможности мониторинга по напряжениям 3,3 В, 5 В, 12 В. Ещё здесь ползунками устанавливается количество фаз, обеспечивающих работу CPU (процессор) и DDR (память). Вдобавок к этому осуществляется управление тремя вентиляторами. Сверху также красуются три закладки: Disable Green Power (Green Power выключен), Optimize (оптимальный режим), Max Power Saving (максимальное энергосбережение).
И как в прошлый раз отличия минимальны. И, наконец, самой последней ссылкой идёт LED.

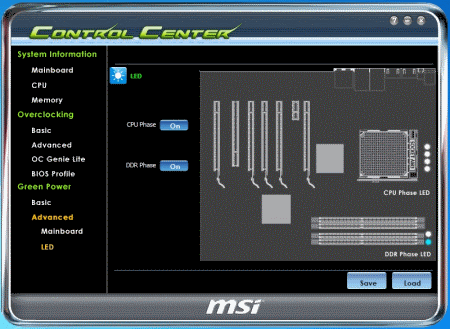

Здесь схематично показана плата и места расположения светодиодов, которые можно включить или выключить двумя кнопками на этом экране.
Как правило, функционал подобных программ более или менее одинаков, меняется лишь стиль интерфейса, который лично я не назвал бы выдающимся. Вид какой-то аляповатый и неприглядный, плохо вписывающийся в эстетику современной операционной системы Windows 7.
Производительность и тепловой режим
Тестирование MSI 890FXA-GD70 проводилось на открытом стенде при комнатной температуре 23°C в следующих режимах:
- AMD Phenom II X6 1090T @ 3200 (16x200), турбо режим 3600 МГц (18х200), память 1333 МГц, тайминги 9-9-9-24-2Т, коэффициенты HT - x10, NB - x10;
- AMD Phenom II X6 1090T @ 4000 (16x250), турбо режим отключен, память 1666 МГц, тайминги 7-8-7-20-1Т, коэффициенты HT – x10, NB – x11.
Сами тесты проводились под операционной системой Windows 7 32-bit, прогонялись по пять раз, потом выбирались средние значения.
3DMark 2001 SE
3D Marks
Включите JavaScript, чтобы видеть графики
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
EVEREST Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт /с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт /с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
MaxxMEMI
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
HWbot.org, Marks/с
Включите JavaScript, чтобы видеть графики
Fritz Chess Benchmark
kNodes
Включите JavaScript, чтобы видеть графики
Super PI
1M, сек
Включите JavaScript, чтобы видеть графики
8M, сек
Включите JavaScript, чтобы видеть графики
wPrime v1.55
32M, сек
Включите JavaScript, чтобы видеть графики
1024M, сек
Включите JavaScript, чтобы видеть графики
Winrar 3.93
Кбайт/с
Включите JavaScript, чтобы видеть графики
Crystal Disk Mark 3.0
Seq. write/read Мбайт/с
Включите JavaScript, чтобы видеть графики
512К write/read Мбайт/с
Включите JavaScript, чтобы видеть графики
4К read/write Мбайт/с
Включите JavaScript, чтобы видеть графики
4К QD32 write/read Мбайт/с
Включите JavaScript, чтобы видеть графики
Mafia II demo benchmark
1280x800, min/max FPS
Включите JavaScript, чтобы видеть графики
1280x800, среднее значение FPS
Включите JavaScript, чтобы видеть графики
Очень неплохие результаты системы как с заводскими настройками, так и в разгоне. Особенно это заметно в игровых приложениях. Но стоит вспомнить, что разгон памяти невелик, поэтому все потоковые приложения показывают неубедительные результаты в нештатном режиме.

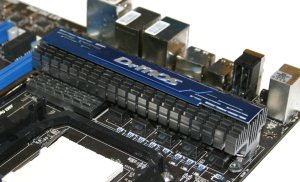

А теперь - температуры. Термоинтерфейс мосфетов остался неизменным – это всё та же термопрокладка. На микросхемах северного и южного моста была использована термопаста Arctic Cooling MX-2 вместо штатных прокладок.
Температура радиатора мосфетов
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора северного моста
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора южного моста
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Как и следовало ожидать, радиатор северного моста и мосфетов разогревается практически равномерно. В разных его частях температура одинакова. С обратной стороны микросхем плата также хорошо прогревается - до 43°C под южным мостом и 44°C под северным.
Встроенный звук
Звук ничем не удивил. И поскольку я недавно стал обладателем X-Fi Titanium (SB0880), то стало с чем сравнивать. Хотя это и глупо, ведь встроенный звук достаётся практически даром, а внешний адаптер приходится покупать. С Alchemy, я, наконец, понял как должны звучать игры, и в данном случае лучше один раз услышать. Но вернёмся тем временем к встроенному звуковому кодеку Realtek ALC889. Звучание чистое и ровное, но если уж всё-таки сравнивать его с X-Fi Titanium, то в музыкальных произведениях не хватает нижних частот, а в фильмах - глубины звука и погружения в сцену. Про игры говорить нет смысла, ведь это всё равно, что сравнивать моно и стерео. Поиграв несколько часов в Amnesia: The Dark Descent понимаешь, что с встроенным звуком не получаешь тех эмоций и полного погружения в виртуальный мир.
реклама
Заключение
Очень неоднозначный продукт получился у компании MSI. С одной стороны, в железе действительно реализованы самые передовые технологические решения. Очень понравился дизайн и система охлаждения. Всё аккуратно, симпатично и гармонично смотрится. А вот программная часть вводит в ступор. Главным образом это относится к BIOS. Как может быть такое, что после неудачного запуска на частоте шины в 390 МГц нельзя запустить систему, если не снизить значение до 300 МГц, хотя впоследствии при плавном увеличении можно установить и 360 МГц. Если бы версия BIOS была 1.1, то я бы предположил, что он сыроват, здесь же можно констатировать явные проблемы.
К этому можно добавить и тайминги памяти. Почему не сделать их больше и тем самым расширить поддержку различных модулей?
Может быть плата ориентирована на людей, которым важнее надёжность и стабильность работы, а разгон уже побоку. Этим и обусловлено использование компонентов «военного» класса. Для военных важнее надёжность, а не скорость. Почему бы тогда не выполнить этот продукт в стиле «милитари», наподобие линейки SABERTOOTH компании ASUS? Ответ могут дать только маркетологи, которые, на мой взгляд, проиграли эту войну за покупателя.
Плюсы MSI 890FXA-GD70:
- Функция разблокировки процессора;
- Качество исполнения;
- Возможность установки 4-х видеоадаптеров;
- Хорошая система охлаждения;
- Корректное поведение BIOS при переразгоне.
Минусы MSI 890FXA-GD70:
- Сложности разгона, связанные с BIOS;
- Ограниченная поддержка модулей памяти.
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI 890FXA-GD70.

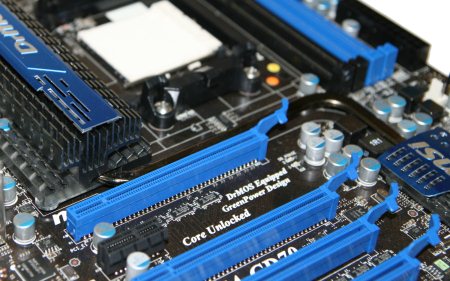

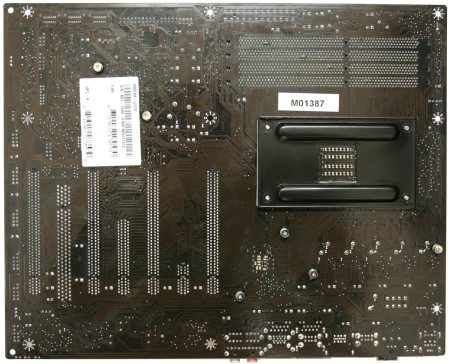

Дополнительные фотографии
