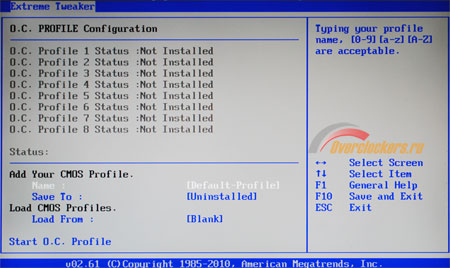

Закрывает раздел Extreme Tweaker вкладка O.C. Profile Configuration. Здесь расположена стандартная система сохранения наборов настроек. Всего можно записать до 8 профилей.
Безусловно, раздел Extreme Tweaker является основным для BIOS данной материнской платы и самым интересным для читателей. Однако необходимо хотя бы вкратце пробежаться и по остальным вкладкам, чтобы случайно не упустить что-нибудь интересное.

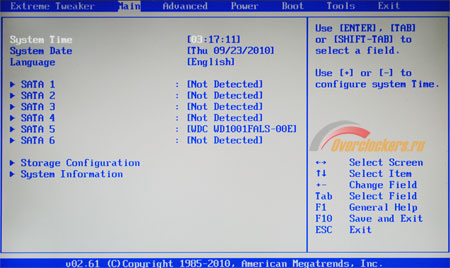

Раздел Main («Основной») предоставляет пользователю информацию о подключенных к разъемам SATA устройствам и инструменты для изменения системного даты и времени.
реклама

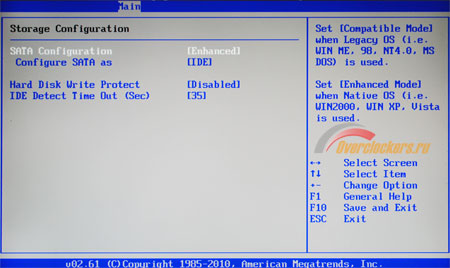

Помимо этого он содержит два внутренних меню. Первое – Storage Configuration, позволяющее задать параметры работы накопителей.

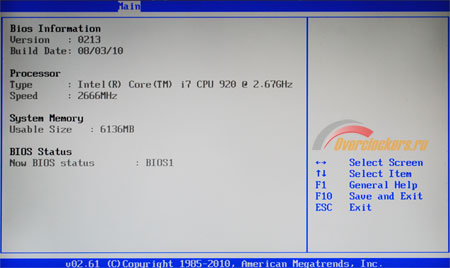

Второе – System Information предоставляет информацию о версии BIOS, модели и частоте используемого процессора, а также об объеме установленной оперативной памяти.

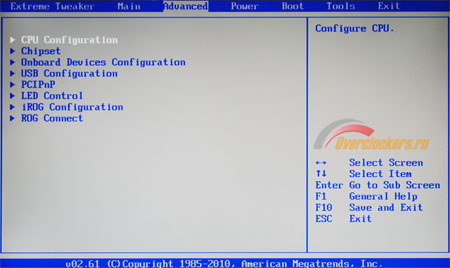

Следующий раздел навигационной строки называется Advanced (settings). Он более содержателен и располагает внутренним меню из восьми пунктов.
Подраздел CPU Configuration повторяет таковой, рассмотренный в составе Extreme Tweaker.

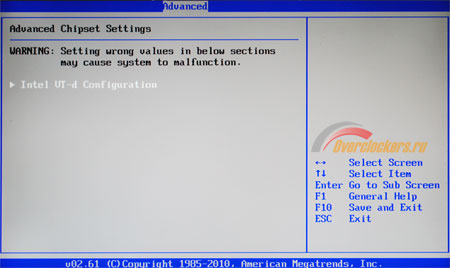

Подраздел Advanced Chipset Settings, несмотря на громкое название, содержит лишь одну опцию:
реклама

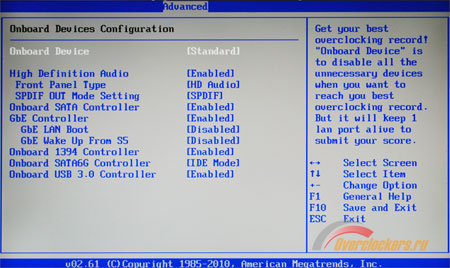

Подраздел Onboard Devices Configuration посвящен настройкам различных контроллеров, распаянных на плате. При желании всю «периферию» можно отключить одним нажатием. Это может быть полезно для повышения стабильности системы при серьезном разгоне.

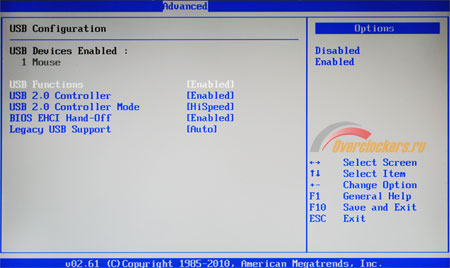

Подраздел USB Confuguration полностью посвящен настройкам одноименного интерфейса. Помимо этого здесь можно посмотреть полный список подключенных устройств (в данном случае это мышь).

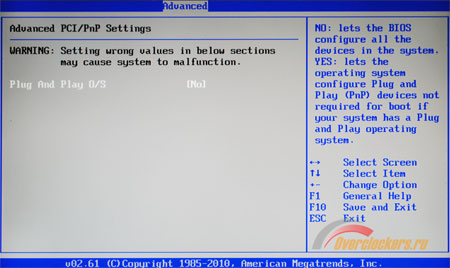

Настройки PCI/PnP также представлены всего одной опцией.

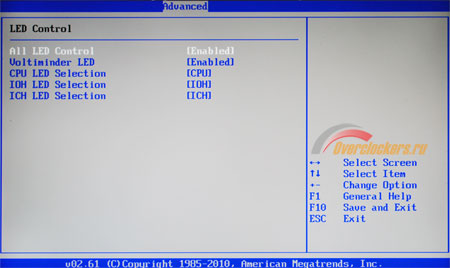

Меню LED Control посвящено настройке «цветомузыки» на плате. Сигнальные светодиоды можно отключить совсем, или выбрать только те, которые нужны пользователю.

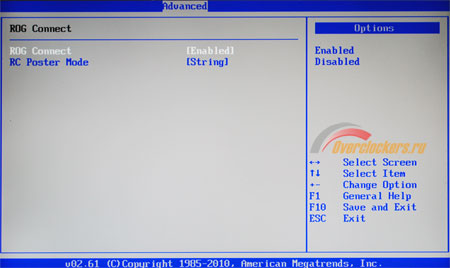

Меню ROG Connect открывает доступ к настройкам одноименного соединения. Отмечаю, что включение/выключение RC также можно осуществлять кнопочкой на задней панели, не переходя в меню BIOS.
Следующий «большой» раздел на навигационной строке называется Power. Естественно, здесь сосредоточены все настройки энергопотребления:

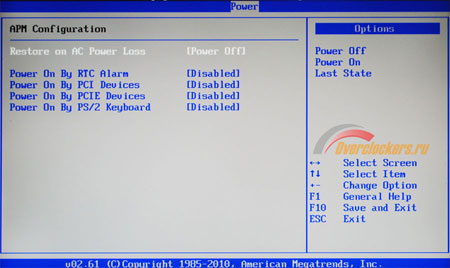

В том числе вспомогательные, вроде указания, при каком условии система будет выходить из «спящего» режима:
реклама

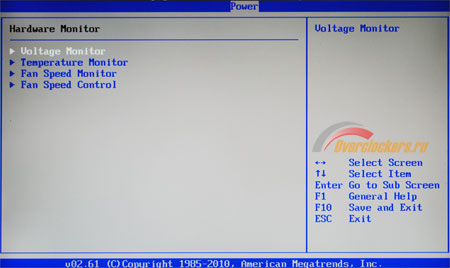

Что не менее важно, именно в этот раздел BIOS вынесен привычный Hardware Monitor. Как и у старшей модели ASUS Rampage III Extreme данные мониторинга выводятся не единым списком, а распределены по собственным вкладкам.

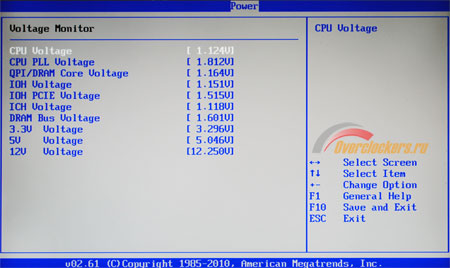

Первая (Voltage Monitor) предоставляет пользователю информацию о ключевых напряжениях питания. Напоминаю, что эти данные можно более точно снимать при помощи вольтметра, благодаря специальным контрольным точкам на плате.

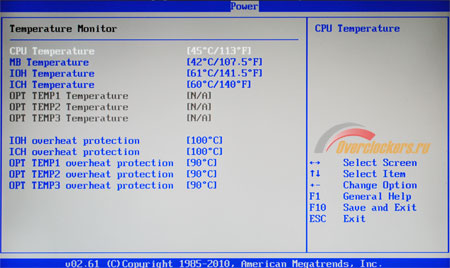

Вторая (Temperature Monitor) дает представление о температурах CPU, северного и южного мостов и общей температуре платы (воистину бесполезный параметр). Здесь же можно задать пиковые значения температур, по достижении которых питание будет отключаться.

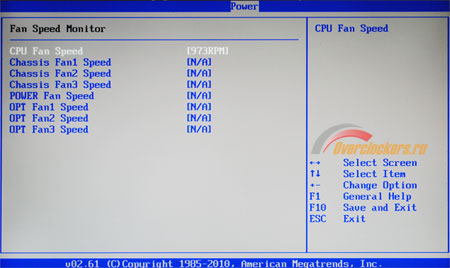

Третья вкладка (Fan Speed Monitor) рапортует о скорости вращения подключенных вентиляторов. Для мониторинга доступны все восемь «пропеллеров».

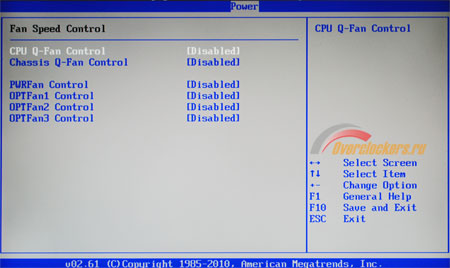

Отрегулировать обороты вентиляторов можно, прейдя в следующее меню Fan Speed Control. Развитая система регулировки оборотов предлагается как для вентилятора кулера CPU, так и для корпусных вентиляторов (им отведено три разъема). Остальные четыре можно отрегулировать только в процентах (на понижение).

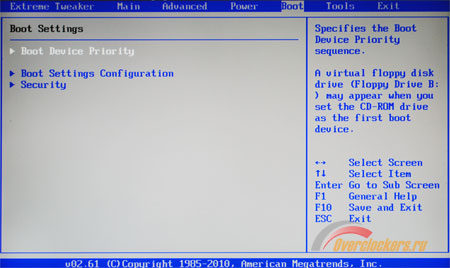

Вкладки следующего раздела – Boot Settings я не буду рассматривать по отдельности, так как здесь все предельно ясно. Пользуясь возможностями этого меню можно задать очередность использования дисков для загрузки системы и установить пользовательский и администраторский пароли.

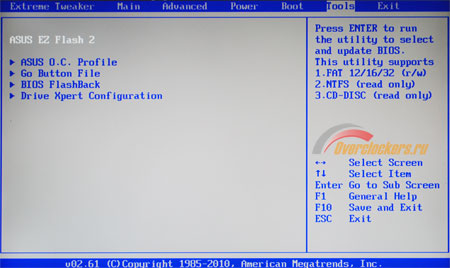

Раздел Tools (что можно перевести как «инструменты» или «утилиты») содержит несколько вкладок. Они посвящены различным фирменным технологиям ASUS.
ASUS O.C. Profile уже был рассмотрен в составе меню Exteme Tweaker.

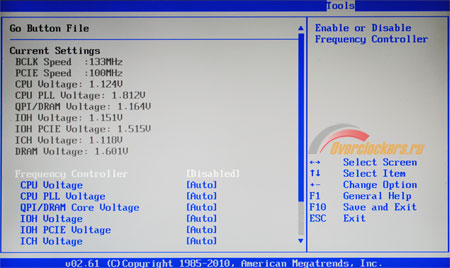

Go button File – это специальный набор настроек, который будет запущен при нажатии кнопки Go на материнской плате. То есть пользователь может заранее «забить» нужные настройки для определенного режима работы, а потом легко активировать его, запустив систему не стандартной кнопкой Power, а той самой клавишей Go. Интересная возможность, я бы сохранил здесь, к примеру, «экономичный» набор настроек с пониженными частотами и напряжениями, для бесшумной работы компьютера в ночное время.
Вкладка BIOS flashback посвящена работе с двумя микросхемами BIOS, распаянными на материнской плате. Воспользовавшись средствами вкладки можно «прошить» BIOS на любую из них, переключиться между микросхемами и даже копировать BIOS с одной на другую. Удобная штука – благодаря этой системе можно не бояться «смерти» платы при установке нового BIOS и удобнее сравнивать разные версии на предмет стабильности.

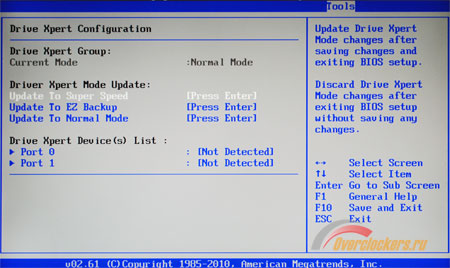

Следующая вкладка Drive Xpert Configuration позволяет задействовать одноименную фирменную технологию работы с накопителями. Говоря в общем – это модифицированная спецами ASUS система создания Raid-массивов. Подробно о ее работе рассказано в инструкции к плате, так что проблем у пользователя возникнуть не должно.

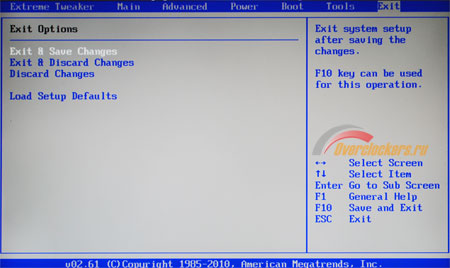

Закрывает обзор BIOS Setup, разумеется, меню Exit. В нем можно выбрать вариант выхода (с сохранение или сбросом параметров) а также загрузить стандартные настройки, заданные по умолчанию.
Итак, в результате рассмотрения BIOS Setup было выявлено крайнее сходство с таковым у старшей модели Rampage III Extreme. Существенных отличий автору найти не удалось, разве что чуть различаются пределы задаваемых напряжений и задержек оперативной памяти.
Если же рассматривать данный BIOS отдельно (а не в контексте сравнения), можно заключить, что он удачно организован и предоставляет пользователю широкие возможности для разгона системы.
Конфигурация тестового стенда
В тестах использовался стенд следующей конфигурации:
- Материнская плата: ASUS Rampage III Formula (BIOS 0213);
- Процессор: Intel Core i7-920 (степпинг D0, базовая частота: 2660 МГц);
- Система охлаждения процессора: Noctua NH-D14 (2 x Scythe Slip Stream SY1225SL12SH; ~950-1800 об/мин);
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 3x2 Гбайта, трехканальный режим);
- Видеокарта: ATI Radeon HD 5870 (ASUS EAH5870 reference);
- Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 кВт);
- Корпус: открытый стенд.
Программное обеспечение:
- Windows 7 Ultimate x64;
- ATI Catalyst 10.5;
- CPU-Z 1.5.4;
- Linpack в оболочке Linx 0.6.4 (при проверке стабильности использовалось 2048 Мбайт оперативной памяти)
Дополнительные комментарии:

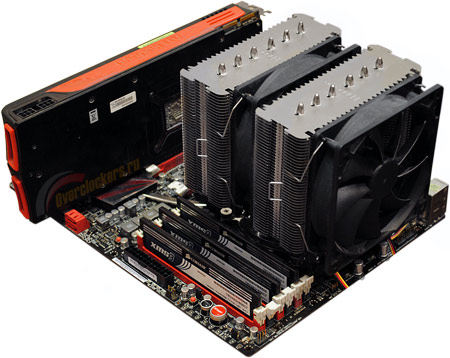

Ниже приводится фото собранного стенда. Как вы можете видеть, кулер установлен в положение «вдоль» защелки сокета, что немного повышает общую эффективность охлаждения. Используемые нестандартные вентиляторы Scythe Slip Stream были подключены через регулятор оборотов («fanbus»). На протяжении всего тестирования разгонного потенциала ASUS Rampage III Formula они работали на полную мощность (мониторинг материнской платы показал ~1800 об/мин). Данный режим никак нельзя назвать тихим, зато кулер демонстрирует выдающуюся эффективность, приближаясь по возможностям к бюджетным системам водяного охлаждения.

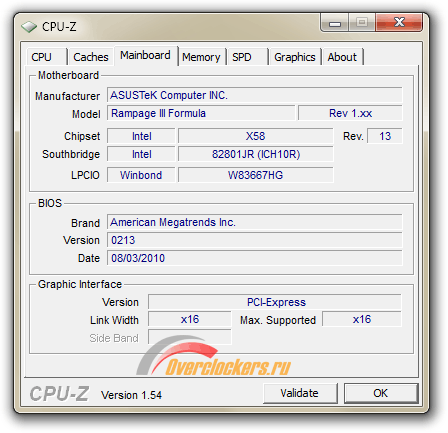

Дополнительно приводится скриншот CPU-Z:
Разгон
Согласно стандартной методике испытаний сначала была выявлена максимальная частота BCLK, на которой материнская плата может уверенно выдерживать получасовое тестирование в Linpack x64.
В комментариях к одному из предыдущих материалов читатели попросили подробнее описать методику данного теста. Выполняю «заказ». Множитель центрального процессора в этом случае устанавливается на минимум (12), занижается множитель DRAM, и ослабляются задержки памяти. Все эти меры направлены на избавление от «узких мест» в системе. Так как процессор при использовании низкого множителя функционирует на частоте близкой к штатной, то напряжение питания можно оставить стандартным. Автор, впрочем часто поднимает его до 1,35-1,4 В просто из-за того, что проводит параллельно замеры максимальной частоты процессора. Напряжение CPU PLL равняется 1,88 В, напряжения питания северного и южного мостов поднимаются на 2-3 шага.
В целях более полного раскрытия частотного потенциала платы предпринимаются манипуляции с частотой PCIe, так как принято считать, что ее поднятие частоты позволяет достигать более высоких значений BCLK. Обычно шина PCIe разгоняется автором до 104-108 МГц «по умолчанию» с повышением напряжений ICH/IOH PCIe на один шаг. Я рекомендую использование этого приема всем оверклокерам, работающим с платформой LGA1366, поскольку опыт показывает, что это позволяет выжать дополнительно 2-4 МГц BCLK.
Использовав эту методику, удалось загрузить операционную систему на BCLK=226 МГц (крайне нестабильно) и пройти тестирование SuperPi 1M при BCLK=225 МГц. В ходе дальнейшего поиска стабильного значения частота была снижена до 222 МГц, что позволило успешно завершить тестирование в Linpack.

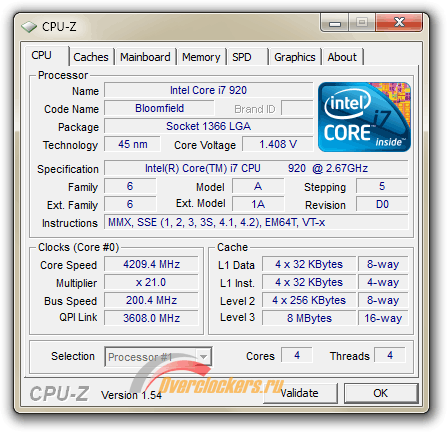

Считается, что процессоры Intel Core i7 плохо переносят напряжения свыше 1,4 В. При этом значении максимальная частота процессора составляет приблизительно 4200 МГц:
При желании можно сделать еще 1-2 шага по частоте BCLK, достигнув значения около 4250 МГц, однако автор в дальнейшем сосредоточился на поиске максимальной рабочей частоты процессора при выставлении завышенного напряжения.
Новый стендовый кулер Noctua NH-D14 позволяет легко перейти злополучный рубеж 1,4 В без риска перегрева процессора. Учитывая, что многие читатели опасаются деградации процессора, напряжение повышалось «без фанатизма», максимальное значение составило 1,42 В. Это, в свою очередь, позволило выжать из процессора 4460 МГц, что является великолепным результатом для Core i7 «на воздухе».
Достижение столь высокой цифры стало возможным благодаря мощной (хоть и шумной) системе охлаждения, применению «удачного» экземпляра процессора с отшлифованной крышкой и хорошим характеристикам материнской платы ASUS Rampage III Formula.
Отдельно отмечу, что близкие результаты удалось получить даже на гораздо более дешевой MSI X58A-GD65. Создается стойкое ощущение, что стендовый процессор может взять и 4500 МГц, если не ограничивать напряжение питания из соображений безопасности.
Помимо стандартного испытания разгонного потенциала были проведены замеры реального напряжения питания CPU с помощью контрольных точек на плате. В этом тесте использовался мультиметр UNI-T UT30F. Не вдаваясь в подробности, не слишком интересные большинству читателей, замечу, что наилучшее совпадение выставленного в BIOS и получаемого под нагрузкой напряжения можно получить в режиме работы T-Balanced при максимальном уровне Loadline Calibration. В этом случае расхождение между заданным и реальным напряжением не превышает 0,003-0,004 В. Перевод системы питания в режим X-Power приводит к значительному завышению напряжения под нагрузкой (до 0,01 В), отключение Loadline Calibration, напротив, вызывает просадки (в пределах 0,01-0,015 В).
