Инструментарий
Прогрев CPU: | LinX 0.6.4. |
Прогрев GPU: | Fur Mark 1.8.2 («бублик»). |
Прогрев HDD: | Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел. |
Мониторинг температур CPU: | RealTemp 3.4. |
Мониторинг температур HDD: | SpeedFan 4.40. |
Разгон и мониторинг видеокарты: | MSI Afterburner 1.6.1. |
Методика тестирования
Уровень шума и эффективность системы охлаждения SilverStone Sugo SG07 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 7 Ultimate. Корпус тестировался в обоих режимах работы единственного вентилятора – максимальных и пониженных оборотов («High» и «Low» на графиках соответственно).
Охлаждение
реклама

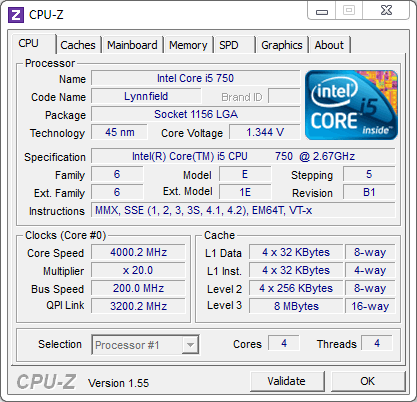

Процессор Intel Core i5 750 был разогнан по базовой частоте до 200 МГц при напряжении 1.35 В. Штатный множитель (20) не повышался, технология Turbo Boost была отключена. Таким образом, частота работы CPU составила около 4000 МГц. Прогревался он с помощью LinX 0.6.4 (64-битный, 2048 Мбайт, 20 проходов) и охлаждался в простое до стабилизации температуры (пять минут без изменений). За мониторинг состояния центрального процессора отвечала утилита RealTemp версии 3.4. Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.

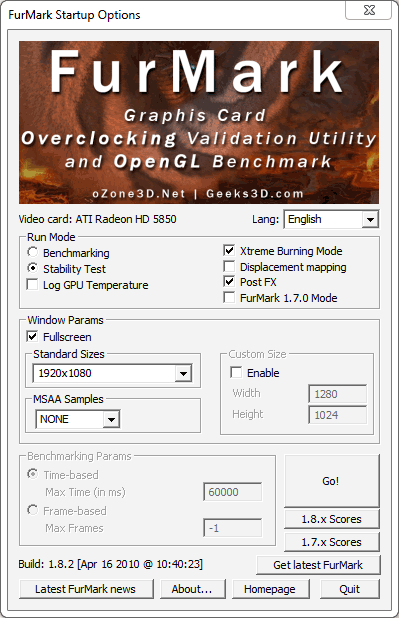

Разгон видеокарты осуществлялся под штатной системой охлаждения и составил скромные 920 и 1200 МГц по чипу и памяти соответственно. Для разогрева Radeon HD 5850 использовалась утилита FurMark версии 1.8.2 со следующими настройками:
Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Система охлаждения ускорителя работала в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения ее турбины.
Из винчестеров там представлен тот, что прогрелся до наибольшей температуры.
В помещении в ходе всего тестирования поддерживалась температура в интервале 27–28 градусов Цельсия.
реклама
Шум
Для проверки акустических параметров система в SilverStone Sugo SG07 и на открытом стенде запускалась в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения вентилятора процессорной системы охлаждения и турбины референсного Radeon HD 5850 на время тестирования фиксировались на минимальном доступном уровне – соответственно 900 RPM и 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 30 см, 1 и 3 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Результаты тестирования
Шум
Для начала – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
0.3 m
Включите JavaScript, чтобы видеть графики
1.0 m
Включите JavaScript, чтобы видеть графики
3.0 m
Включите JavaScript, чтобы видеть графики
* Использованный шумомер AZ Instrument 8922 RS232 SLM гарантирует погрешность не более полдецибела, но только в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
В режиме пониженных оборотов его единственного 180-мм вентилятора корпус можно назвать тихим. Он хорошо позиционируется на слух в тихом помещении, но его шум не слишком раздражает, воспринимается как легкий шелест.
При повышении скорости вращения «стовосьмидесятки» ситуация ухудшается. Тут уже вентилятор тихим не назовешь. Сдается мне, что ощутимый вклад в его «шумный нрав» вносит массивная пластиковая решетка снизу. И действительно, после ее демонтажа субъективно корпус стал восприниматься как более тихий. Впрочем, возможно, это был самообман – беспристрастный шумомер снижения уровня шума не зарегистрировал. А провести беспристрастный «мгновенный слепой тест» по понятным причинам было невозможно.
Посмотрим, как у героя сегодняшнего тестирования обстоят дела с охлаждением доверенных ему компонентов:
Охлаждение
реклама
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU Temp, °C
Включите JavaScript, чтобы видеть графики
Video Fan, % of max RPM
Включите JavaScript, чтобы видеть графики
HDD Temp, °C
Включите JavaScript, чтобы видеть графики
Учитывая организацию системы охлаждения SilverStone SG07, сложно было ожидать от него чего-то иного. Материнскую плату целиком обдувает вентилятор больше ее самой – понятно, что CPU в корпусе должен чувствовать себя неплохо. Впрочем, на пониженных оборотах эта «вертушка» явно поставляет процессорному кулеру меньше воздуха, чем тот потребляет на открытом стенде. Это позволяет-таки последнему зафиксировать минимальный выигрыш. Но при увеличении скорости вращения «стовосьмидесятки» корпус не только отыгрывает это отставание, но и выходит вперед. Впрочем, абсолютная разница в показателях невелика, поэтому я бы все равно не рекомендовал использовать седьмой Sugo в «шумном» режиме.
На температуру GPU обороты 180-мм вентилятора вообще практически не влияют. Его температурный режим в корпусе хуже, чем на открытом стенде. Думаю, в первую очередь это объясняется уменьшением воздушного потока при прохождении через не самые «прозрачные» решетку боковой панели и пылевой фильтр. Но разница невелика, она даже не сказывается на оборотах турбины видеокарты – во всех режимах та вращается с одной и той же скоростью.
По температуре жесткого диска корпус также наравне соперничает с открытым стендом. Только вот это для него не комплимент. Все же более 50 градусов под нагрузкой в «тихом» режиме – это перебор. Увеличение оборотов 180-мм вентилятора лишь позволяет Sugo SG07 сравняться с открытым стендом. На котором жесткий диск постоянно изображает из себя жителя центральной полосы России образца лета 2010 года :).
Впрочем, это единственная ложка дегтя применительно к системе охлаждения тестируемого корпуса. Во всем остальном (с учетом его габаритов) она справляется со своей задачей очень хорошо. Седьмой Sugo действительно подойдет для сборки любой системы, какая только сможет в нем разместиться: справится с ее охлаждением и обеспечит нормальным питанием.
Что касается последнего, то вот вам пример: стендовая система на разогнанном до 4 ГГц Intel Core i5 750 и Radeon HD 5850 в пике нагрузки (одновременно запущенные Linpack и FurMark) потребляет не более 320 Вт*. И это с учетом КПД блока питания! Практически двукратный запас по мощности БП позволит и установить туда горяченный GeForce GTX 480, заменить процессор «топовым» шестиядерным i7 980 X Extreme (в том случае, если когда-нибудь появятся материнские платы Mini-ITX с разъемом LGA 1366), да еще и о разгоне не забыть.
* Измерения производились с помощью Perel E305EMG .
Все вышеперечисленное приводит нас к вполне позитивному заключению.
Заключение
Sugo SG07 – уникальный продукт. Он предлагает пользователю самое главное, на мой взгляд, чем должны руководствоваться разработчики компьютерного корпуса, – отсутствие компромиссов. В SilverStone взяли формат Mini-ITX и сделали все, чтобы это было единственным ограничением при выборе игровой конфигурации. Штатный блок питания «вытянет» любую современную систему с одной видеокартой, включая GeForce GTX 480, причем даже в разгоне. Не говоря уже о Radeon HD 5970, которому главное – поместиться по длине. И в SG07 у него это получится.
При этом корпус получился очень компактным и аккуратным, сборка в нем не требует сверхусилий, а штатные пылевые фильтры должны обеспечить отсутствие в седьмом Sugo пыли. Даже конфигурация отсеков для накопителей оптимальная для современной игровой системы: пара 2.5” под быстрый SSD (или даже массив из двух дисков) для ОС и программ, плюс стандартный вместительный винчестер под мультимедиа и все остальное. При таком раскладе даже не знаешь, чего еще желать? Разве что чуть лучшего охлаждения 3.5”-жесткого диска. В остальном же...
Даже цена SilverStone Sugo SG07 после его рассмотрения мне кажется вполне адекватной. Ожидаемые 200–230 долларов – это не так много за продуманный и неплохо выглядящий корпус известного производителя, да еще и с качественным 600-ваттным блоком питания в комплекте. Главное, чтобы реальные цены в российской рознице, когда он здесь появится, были недалеки от упомянутого диапазона.
Плюсы SilverStone Sugo SG07:
- Общее качество изготовления корпуса;
- Неплохие возможности расширения (в первую очередь это касается длины карт) для этих габаритов корпуса;
- Эффективная система охлаждения;
- В режиме пониженных оборотов штатный 180-мм вентилятор действительно тихий;
- Комплектного блока питания хватит любой системе, какая сюда в принципе поместится;
- Пылевые фильтры на всех «воздухозаборниках»;
- Аккуратный дизайн, черный интерьер и наличие версии с окном.
Минусы корпуса:
- Набор портов на панели быстрого доступа у совсем недешевого корпуса мог бы быть и побогаче.
Особенности, субъективные замечания и рекомендации:
- Система охлаждения будет максимально эффективна при использовании в паре с процессорным кулером топ-конструкции (с вентилятором, параллельным материнской плате);
- Пылевой фильтр для видеокарты подойдет только референсным ускорителям с двухслотовой системой охлаждения и им подобным;
- Вдвое более дешевая версия корпуса с поддержкой стандартных блоков питания очень украсила бы модельный ряд SilverStone :).
На этом завершаем обзор первого Mini-ITX корпуса, побывавшего в нашей лаборатории. К счастью, последним ему стать не суждено – уже совсем скоро вас ждет знакомство с другим очень интересным подобным продуктом. Подобным, да не совсем. Он является носителем совсем иной идеологии и создан для других целей. Заинтригованы? Так и было задумано ;).
Благодарности:
- Выражаем благодарность компании SilverStone за предоставленный на тестирование корпус;
- А также магазину xpert.ru – за комплектующие для тестового стенда.
Технические характеристики SilverStone Sugo SG07
Материалы | Сталь, алюминий, пластик. |
Разъемы на передней панели | 2 x USB 2.0; 2 x аудио разъемы 3.5 мм (AC’97 и HDA). |
5.25" отсеков | 0 (только слот для «слимового» привода). |
3.5” внешних | 0. |
3.5” внутренних | 1. |
2.5” внутренних | 2. |
Система охлаждения | Вдув: 180 x 180 x 32 мм вентилятор на передней панели; Двухпозиционный регулятор оборотов для трех вентиляторов: 700 и 1200 RPM. |
Размеры нетто / брутто | 222 мм (Ш), 190 мм (В), 350 мм (Г) / 315 мм (Ш), 315 мм (В), 460 мм (Г). |
Масса нетто / брутто | 5.2 кг / 6.7 кг. |
