Система охлаждения, температурный режим, шумность

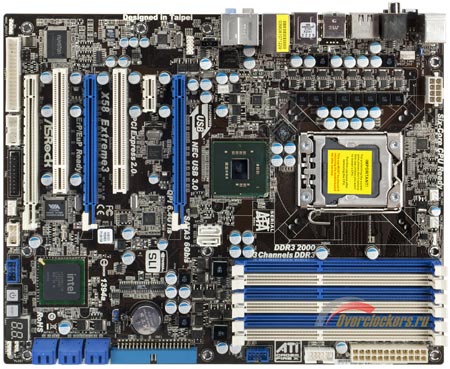

Система охлаждения ASRock X58 Extreme3 состоит из двух блоков.

Первый отвечает за охлаждение северного моста Intel X58 Express и преобразователей питания CPU.

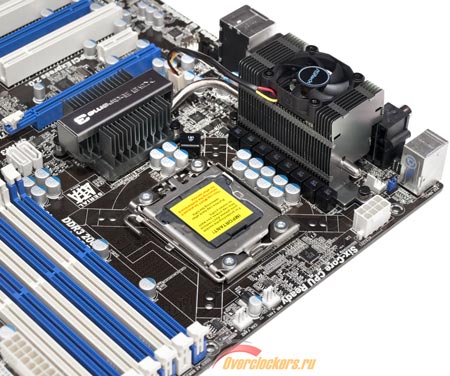

Его образуют два довольно массивных радиатора, соединенных шестимиллиметровой тепловой трубкой.

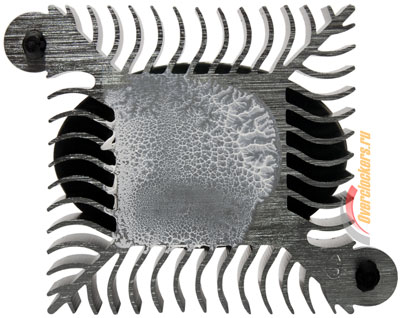

В качестве термоинтерфейса в обоих случаях используется так называемая «термолипучка».

Но наиболее интересно другое. На втором радиаторе (том, что контактирует с полевыми транзисторами) сверху установлен (барабанная дробь!) вентилятор. Давненько я не видел материнских плат с активным охлаждением... И еще столько же не видеть бы.

Но раз уж он тут, взглянем на него:

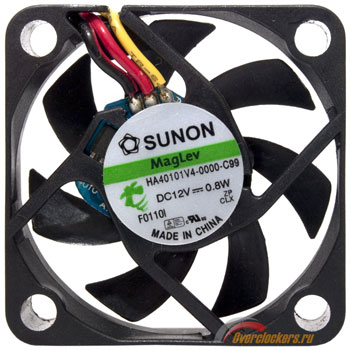

Размеры 40 x 40 x 10 мм, производства Sunon, подключается с помощью стандартного трехконтактного разъема, провод в аккуратной оплетке... Ага, вот: потребляет вентилятор 0.8 Вт. Чуть менее 0.07 А при 12 В. «Нехило» для такого малыша.

И первое же включение подтвердило мои худшие опасения – вентилятор «делает» более 5000 оборотов в минуту. Ну и, конечно, весьма заметно при этом шумит, издает такой характерный высокочастотный гул.

Для любителей «сухих цифр»: при фоновом уровне шума в 26 дБ отдельно подключенный к 12-вольтовому источнику питания вентилятор с расстояния в один метр «шумит» на 33 дБ. Подключенный к 5 В – на 28 дБ.

В составе системы, уровень шума которой (также с метра) без этого вентилятора – около 30 дБ, его (на 12 В) добавление дает уже 35 дБ. И только при подключении к 5 В он на фоне этой системы теряется (суммарный уровень шума – те же 30 дБ).

К счастью, материнская плата позволяет штатными средствами замедлить «сороковку» (как раз до оборотов, соответствующих 5 В). И даже – выключить. Жаль, единственный термодатчик на ASRock X58 Extreme3 расположен так неудачно, что никак не реагирует не только на снижение скорости вращения этого вентилятора, но и на увеличение/уменьшение вычислительной нагрузки (LinX, 3DMark). Поэтому приведу лишь грубую оценку изменения температурного режима охлаждаемого «сороковкой» радиатора при манипуляциях с ней. На 12 В он теплый, на 5 В становится ненамного теплее, а вот при выключении вентилятора – горячим. При серьезном разгоне «вертушку» лучше включать, хотя бы на 5 В. Что-то там инженеры ASRock намудрили, вентилятор они поставили явно не от хорошей жизни.

За охлаждение южного моста Intel ICH10R на плате отвечает еще один радиатор. На этот раз простенький. Зато – на нормальной термопасте.

А вот крепятся все составляющие системы охлаждения платы с помощью стандартных пластиковых защелок.

Разъемов для подключения вентиляторов на ASRock X58 Extreme3 – пять штук. Из них один занят штатным вентилятором. Четырехконтактных – два. Остальные разъемы не поддерживают ШИМ-регулировку скорости вращения вентиляторов.
