Обзор материнской платы ASRock X58 Extreme3 (страница 2)

В районе процессорного разъема просторно. Сокет достаточно отдален и от ближайшего слота расширения, и от разъемов для памяти – они не должны помешать даже самым массивным системам охлаждения CPU. Хотя, совмещать крупные кулеры топ-конструкции (вроде Thermaltake Big Typhoon или Thermalright AXP-140) с максимальным количеством модулей памяти, оснащенных высокими радиаторами (типа Corsair Dominator), все же не сто́ит. Но это стандартный совет, касающийся большинства современных материнских плат.

Процессорные системы охлаждения не вылезут и далеко за пределы ASRock X58 Extreme3 – центр процессорного разъема находится в ≈65 мм от ее края. Даже огромный кулер вроде Thermalright IFX-14, Noctua NH-D14 или Cogage Arrow потребует от корпуса лишь полтора сантиметра свободного пространства над платой.

А в завершение темы систем охлаждения CPU упомянем, что материнская плата имеет второй набор монтажных отверстий для них, что делает ее совместимой и со старыми кулерами, обладающими креплением только под разъем Intel LGA 775. Впрочем, в середине 2010 года это уже не настолько актуально – все новые процессорные СО уже давно LGA 1366 поддерживают.

За питание CPU на ASRock X58 Extreme3 отвечает восьмифазный преобразователь.

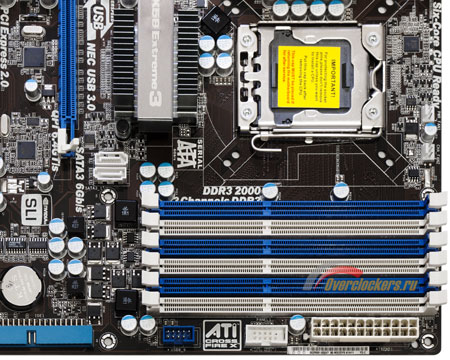

Система питания оперативной памяти обходится двумя дросселями. Ее элементы обычно находятся над слотами DRAM, но здесь разработчики поменяли эти блоки местами. В результате разъемы расположены буквально на самом краю платы, от верхнего слота расширения их отделяют добрых три сантиметра. Так что фиксаторам модулей памяти видеокарта не помешает.

В том же углу притаился и 24-контактный разъем питания. Но беспокоиться не стоит и по этому поводу – длины стандартного кабеля блока питания должно быть достаточно, чтобы дотянуться до него даже в современных корпусах с нижним расположением БП.

Непосредственно под разъемом питания – контакты для подключения кнопок и системных индикаторов. Что ж, тоже разумно, в большинстве современных корпусов для компьютерных энтузиастов (а плата позиционируется именно для них) элементы управления располагаются сверху. Как и внешние порты. Наверное, поэтому рядом на ASRock X58 Extreme3 находится один из разъемов, обеспечивающий поддержку не поместившихся на I/O-панель USB-портов.

А может, все это сдвинули вверх, чтобы разместить снизу кнопки и POST-индикатор.

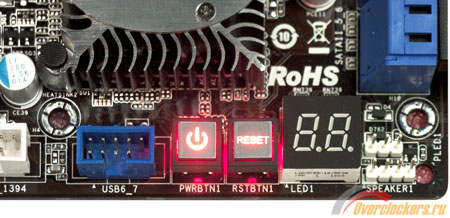

Кнопки питания и сброса на плате аккуратно оформлены, при наличии питания они светятся.

Это касается и третьей кнопки ASRock X58 Extreme3 – обнуления BIOS. Она здесь традиционно выведена на заднюю панель. Кнопка небольшая и «утоплена» между двумя предохранителями – можно не бояться случайно ее нажать.

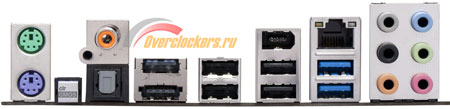

Что касается I/O-панели вообще, то и тут тестируемой плате есть чем удивить. Кроме упомянутой кнопки на ней обнаружились:

• Пара портов PS/2 для клавиатуры и мыши;
• Уже упомянутая кнопка Clear CMOS;
• Коаксиальный и оптический аудио-разъемы;
• Восемь USB-портов. Из них два (синие) – версии 3.0, их обеспечивает дополнительный контроллер NEC D720200F1. А один из «вторых» совмещен с eSATA. Причем, этот – также третьей ревизии, 6 GB/s. Вот так все сложно :)
• Разъем IEEE1394a (Firewire);
• Сетевой RJ-45 («витая пара»);
• Шесть аудио-разъемов восьмиканального встроенного звука.

Еще четыре порта USB 2.0 можно подключить, задействовав пару разъемов на само́й плате. Один мы уже видели, второй находится в ее нижнем правом углу, рядом с кнопками включения и сброса. Там же рядом – разъем для вывода COM-порта и второй IEEE1394a (за оба Firewire на плате отвечает контроллер VIA VT6308S).

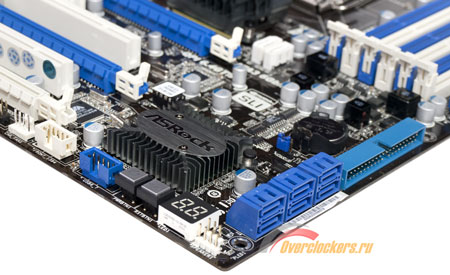

Над ними в непосредственной близости – основная шестерка разъемов Serial ATA; тех, что обеспечивает южный мост Intel ICH10R (последняя буква говорит о том, что поддерживается объединение накопителей в массивы RAID0, 1, 5 и 10). Еще пара разъемов не очень удачно расположена между верхним PCI-E и слотами памяти (белые). Эти зато соответствуют новейшему стандарту SATA 6 GB/s. Их наличием тестируемая плата обязана микросхеме Marvell 88SE9128. Как и упомянутая NEC, она подключена к северному мосту по шине PCI-Express и поддерживает два SATA-канала. А как же внешний, спросите вы? Увы, да, задействовать из трех этих портов удастся лишь два.

Благодаря тому же контроллеру Marvell, тестируемая плата может похвастать и наличием разъема IDE (PATA133, два устройства). Он располагается непосредственно над шестеркой «чипсетных» SATA. Оба эти блока портов, чтобы не мешать картам расширения, уложены набок.

Не забыли инженеры ASRock и о пользователях, которые к 2010 году так и не смогли отказаться от своих накопителей на гибких магнитных дисках. FDD на плате притаился в левом нижнем углу, под слотами расширения.

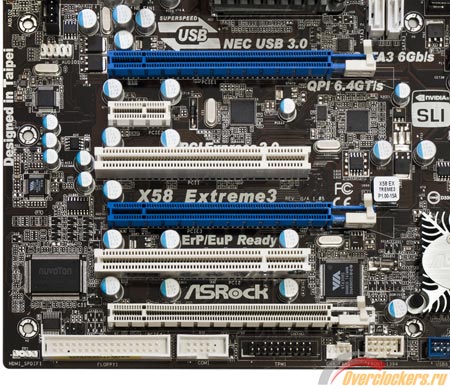

Которых, кстати, на X58 Extreme3 весьма интересный набор. Начнем с PCI-Express: всего четыре – три полноразмерных и один «односкоростной». Но из первых только два x16, третий (белый) – лишь x4. Это обусловлено тем, что набор логики Intel X58 Express поддерживает 40 линий PCI-E 2.0: 16, да 16, да 4, да 1 – уже 37. Плюс не забываем о контроллерах USB 3.0, SATA 6 GB/s и, конечно, сетевом. Итого ровно 40.

Между слотами PCI-Express притаилась пара PCI.

Кстати, за гигабитную сеть на плате также отвечает отдельная микросхема – Realtek RTL8111DL.

Но, уверен, больше всего многих пользователей в ASRock X58 Extreme3 заинтересовал вентилятор. К рассмотрению системы охлаждения тестируемой платы мы и переходим.
