Разгон по базовой частоте
Для начала была проверена стабильность системы при частоте BCLK равной 200 МГц. Настройки были выставлены следующим образом:
- CPU Clock Ratio - 20x
- CPU Host Frequency - 200 Mhz
- MCH Strap - Auto
- CPU Uncore Frequency - 3205 Mhz (16x)
- CPU Clock Skew - 0 ps
- Spread Spectrum - Disabled
- PCIE Frequency - 104 Mhz
- OC Recovery - Disabled
- Memory Frequency - 1602 Mhz (2:8)
- Memory Timings - 7-7-7-20-1T
- EVGA Vdroop Control - Without Vdroop
- CPU Vcore - 1,275v
- CPU VTT Voltage - +75mV (номинал 1.24v)
- CPU PLL Vcore - 1,875v
- DIMM Voltage - 1,640v
- Intel Speed Step - Disabled
- Turbo Mode Function - Disabled
- CxE Function - Disabled
- Execute Disable Bit - Enabled
- Virtualization Technology - Enabled
- Intel HT Technology - Enabled
- Active Processor Cores - ALL
- QPI Frequency Selection - 4,800 GT/s

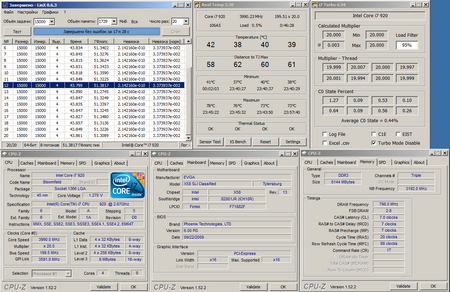

При этих настройках система работала без каких либо проблем и проходила все используемые в нашем обзоре тесты. Прогон LinX является тому подтверждением.
Для достижения частоты BCLK в 213 МГц напряжение CPU VTT было поднято с 1,24 В до 1,36 В (+100 мВ в настройках BIOS), множитель процессора снижен с 20x до 16x, частота PCIE приняла значение 108 МГц. Множитель памяти был оставлен на 8x, а основные тайминги были ослаблены до 8-8-8-20-1T при выставленном напряжении 1,640 В.
реклама

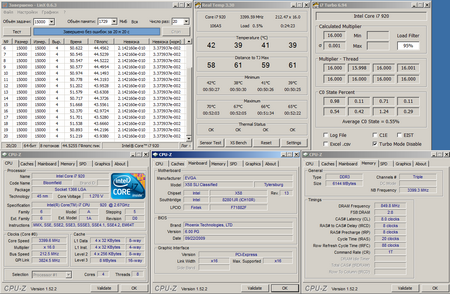

Система также прошла весь цикл LinX и отрапортовала о "завершении теста без ошибок".
Малейшее повышение базовой частоты более 213 МГц приводило к отказу материнской платы от запуска. Другие множители процессора и памяти - нулевой эффект. Единственным вариантом попытаться заставить плату загрузиться было повышение основных напряжений. К сожалению, мои попытки не увенчались успехом: напряжение VTT было поднято в начале до 1,45 В, а в дальнейшем вплоть до 1,60 В с шагом 0,05 В, что является само по себе опасным шагом при использовании воздушного охлаждения. Изменение напряжения на процессоре (от 1,25 В до 1,50 В с шагом 0,05 В) и памяти (от 1,65 В до 1,85 В с шагом 0,05 В) вкупе с изменениями VTT не позволили достичь поставленной цели.
Последним предпринятым шагом стал поход на просторы Internet в конференцию VR-Zone к великому и могучему Shamino. На форуме была найдена информация, согласно которой некоторые настройки в подразделе Voltage Control были изменены и приняли следующие значения:
- EVGA VDroop Control - Without VDroop
- IOH PLL VCore - 1.350 В
- DIMM Voltage - 1.650 В
- DIMM DQ Vref - +0 мВ
- QPI PLL VCore - 1.425 В
- VTT PWM Frequency - 610 КГц
- CPU PWM Frequency - 1333 КГц
- CPU Impedance - Less
- QPI Signal Compensation - Middle
В этом варианте на процессорный кулер был установлен дополнительный вентилятор, а радиатор северного моста охлаждался с помощью тихоходной 120-ки.
К сожалению, и эти изменения не помогли достичь больших вершин. Чтобы исключить возможность некорректной работы EVGA Classified, процессор был дополнительно проверен на плате ASUS P6T Deluxe.
Установив частоту в 215 МГц и перезагрузив плату, я был удивлен - система загрузилась. Но радость продлилась недолго... кто бы сомневался Как система загрузилась, так она быстро и подвисла. "Танцы с бубном" не привели к нужному эффекту. В дальнейшем оказалось, что при такой частоте работа в BIOS происходит рывками, а запускается плата от случая к случаю. При 213 МГц система была полностью стабильна, как и на плате EVGA.
реклама
Тут мне вспомнилась одна из статей S_A_V'а, где он писал, цитата:
Максимальная частота BCLK зависит не только от возможностей материнской платы, но также и от удачности экземпляра процессора. А способность процессора работать на определенной частоте BCLK в свою очередь зависит от эффективности его охлаждения.
Отсюда можно сделать два вывода:
- Мне попался неудачный экземпляр процессора, который хоть и разогнался до 4 ГГц при довольно низком напряжении, но это не говорит о том что он хорош во всём. Частота BCLK в 213 МГц является максимальной в условиях имеющегося у меня охлаждения. Для покорения больших частот BCLK, скорее всего, потребуется СО, способная охладить процессор ниже 0 градусов Цельсия.
- Незная предел по BCLK своего экземпляра CPU, подумайте сто раз о необходимости покупки столь недешёвой платы. Большинство материнских плат под LGA 1366 среднего и высшего ценового диапазона способны выдерживать базовую частоту около 220 МГц. Но даже такие возможности могут оказаться избыточными в случае неудачного процессора.
Несмотря на это, по отзывам опытных и профессиональных овеклокеров-бенчеров EVGA Classified способна покорять частоты свыше 250 МГц, чего крайне сложно добиться при использовании других материнских плат. Впрочем, необходимость таких частот встречается довольно редко. Для экстремального разгона чаще используют версии процессоров с разблокированным множителем, поэтому зачастую можно обойтись частотой BCLK в районе 200-220 МГц.
Заключение
Рассмотренная материнская плата является "иконой стиля" среди знатных оверклокеров. Как было сказано в предисловии - практически все мировые рекорды поставлены именно при использовании материнских плат компании EVGA серии Classified.
Однако, как показало сегодняшнее тестирование, для простого обывателя покупка подобной платы обернётся лишь тратой значительной суммы без каких-либо значимых преимуществ относительно более дешёвого и доступного соперника.
Протестированная плата, как и многие другие, обладает своими особенностями, достоинствами и недостатками (которых, кстати, не меньше чем у других плат). Достигнутые результаты разгона полностью совпадают со значениями, полученными на почти вдвое более дешёвой Asus P6T Deluxe. Производительность системы с EVGA так же ничем не отличается от ПК, собранного на знакомом Asus'e.
Да, я не буду спорить, что EVGA Classified позволяет выделиться среди толпы уже одним только её внешним видом и названием (ну и конечно же "обладанием" такой железки в своём профиле на форуме... ещё бы, ни у кого нет, а у меня ЕСТЬ). С помощью неё можно тонко настроить подстистему питания, что в свою очередь даст возможность достичь на несколько процентов больших частот при разгоне под минусовыми температурами. Она сбивает с толку своими расширенными возможностями BIOS... Ёё разработкой и дальнейшим изучениям занимались (и продолжают заниматься) известные всему миру "разгонщики". Не забыли и про 250+ МГц BCLK, являющихся одним из главных аргументов для покупки (а надо ли столько?). Так плюс ещё и мудреный update биоса уж точно ставит её в разряд "must-have". Всё это конечно так (или нет?), но остаются главные вопросы: Необходимо ли это всё даже более-менее продвинутому юзеру? Есть ли смысл в использовании подобной платы при покупке первого попавшегося процессора? И нужна ли такая плата при разгоне процессора "под воздухом и водой"? Здесь есть однозначный и точный ответ - НЕТ!
Если же ты, уважаемый читатель, один из тех всемирно известных оверклокеров, использующий плату компании EVGA, либо обыкновенный пользователь подобного "чуда", то прости меня за столь нелестный отзыв о таком замечательном продукте. ВЫ! все вместе можете забросать меня тухлыми
яйцами
помидорами, и сказать, что я ничего не понимаю и просто не разобрался с платой (ну да, конечно, за два-то месяца...), и что оверклокер из меня никакущий... Я даже признаюсь вам - я не профессиональный бенчер и не фанат какой-либо компании (а уж тем более EVGA), но это никак не отменяет полученные результаты в этой статье. На сим я заканчиваю, а выбор, как и всегда, остаётся за вами. Желаю удачи в этом не легком деле...
Выражаем благодарность компании Xmemory за предоставленную на тестирование материнскую плату.
Отдельную благодарность за помощью в подготовке статьи хочу выразить S_A_V, serj, Alexxx650, donnerjack.
