Обзор материнской платы EVGA X58 SLI Classified (страница 2)
реклама
Дизайн и возможности

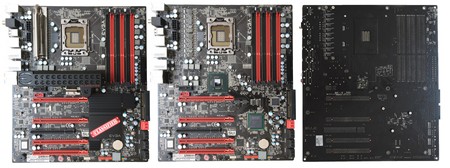

Материнская плата выполнена в красно-чёрных тонах. Среди прочих, её в первую очередь выделяет очень крупная система охлаждения и, соответственно, немалый вес.
Осторожно,

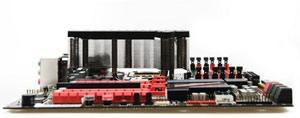

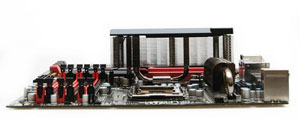

По фотографиям ниже можно оценить высоту СО и рассмотреть плату c четырёх сторон.

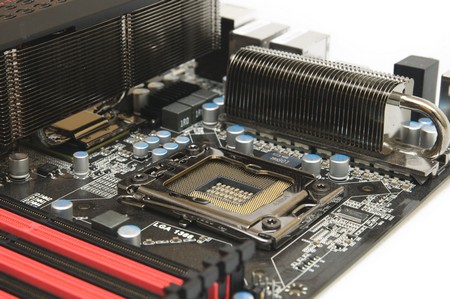

В процессорном разъёме LGA 1366, судя по характеристикам платы, применено на 300% больше золота, чем у конкурентов, что, в свою очередь, по заявлениям создателей, должно повысить разгонный потенциал их творения.
реклама
Шесть разъёмов стандарта DDR3 позволяют установить в систему до 24 гигабайт оперативной памяти. При использовании трёх модулей памяти лучшим вариантом будет воспользоваться красными разъёмами.

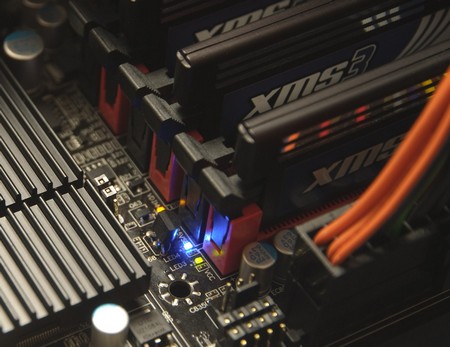

Около слотов расположены три светодиода. Один синий работает при подаче дежурного напряжения на плату. Два жёлтых начинают "сверкать" только при включённой системе и индицируют подаваемое напряжение на центральный процессор и оперативную память.

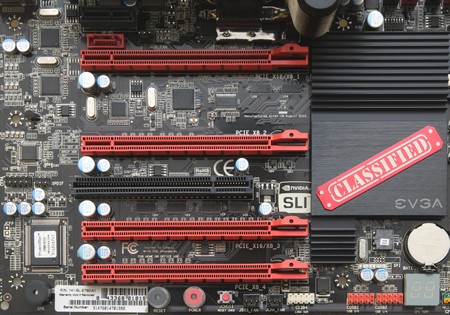

На плате находится односкоростной PCIE, четыре полноразмерных PCIE 2.0, один PCI слот версии 2.2. По причине отсутствия на плате дополнительного коммуникатора NVIDIA NF200 под работу видеокарт выделяется только 32 линии PCIE из 36 возможных (для X58 Express).
При использовании SLI и CF для полноценной работы видеокарты надо устанавливать в первый и третий слот соответственно. Только они могут использовать по 16 линий. При установке трёх карт одна из них будет довольствоваться 16-ю линиями, две остальных получат по х8. Добавив ещё одну видеокарты (для PhysX) все слоты будут переключены в режим работы по 8 линий на каждый.
реклама
Расположение 1x PCIE слота напротив "отростка" радиатора системы охлаждения северного моста делает невозможным использование карт расширения длиннее 13 см.

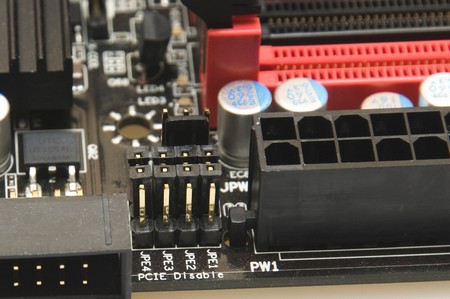

Вблизи 24-х контактного разъёма питания находятся перемычки, с помощью которых можно отключить неиспользуемые PCIE слоты, предназначенные для установки видеокарт. Это позволяет снять некоторую нагрузку и, возможно, совсем немного повысить производительность.
На плате установлено 8 боковых портов SATAII. За шесть из них отвечает Intel ICH10R, который обеспечивает поддержку RAID-массивов 0, 1, 5, 0+1 уровней, NCQ и возможность использования горячего подключения жёстких дисков (Hot Plug). Работа ещё двух красных портов обеспечивается за счёт отдельного контроллера производства JMicron JMB363. На нём же "висит" работа ещё одного SATAII разъёма, располагающегося около первого PCIE слота, а также внешнего eSATA.
Работа единственного разъёма IDE выполнена за счёт второго контроллера JMicron JMB363.

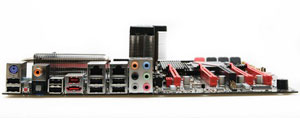

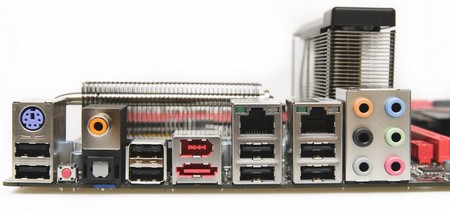

Задняя панель платы обладает всеми необходимыми разъёмами:
- 1 x PS/2 порт клавиатуры
- 1 x Clear CMOS - кнопка сброса настроек BIOS
- 1 x eSATA порт
- 1 x SPDIF - Коаксиальный выход
- 1 x Toslink - Оптический выход
- 1 x IEEE 1394 (FireWire) порт
- 2 x RJ45 100\1000 Мбит порта для подключения сети
- 6 x Аудио выходов
- 8 x USB портов поддерживающие версии 2.0/1.1

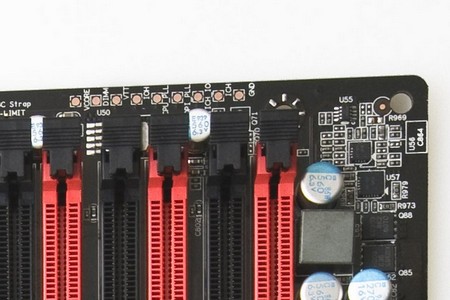

Одной из особенностей платы являются точки контроля основных напряжений. С их помощью можно производить мониторинг CPU Vcore, DIMM, VTT, IOH, CPU PLL, QPI PLL, ICH IO, ICH. Само расположение точек не очень удачное. Им бы не помешало находиться в нижней части платы.
8-сегментный 2-разрядный светодиодный индикатор POST-кодов отображает текущее состояние системы во время запуска, а после прохождения POST показывает температуру центрального процессора.
реклама

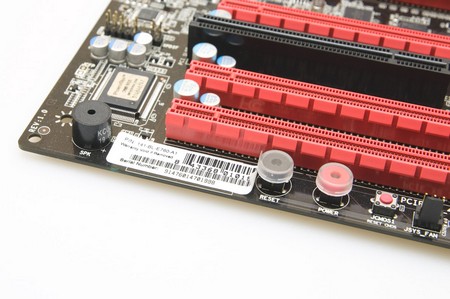

С противоположной стороны располагаются кнопки Power, Reset и Clear CMOS (сброс настроек BIOS). Рядом с ними расположен неотключаемый динамик и наклейка с серийным номером, которая почему-то "налегает" на одну из кнопок.. :)

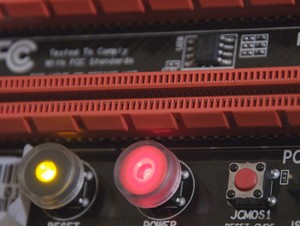

В дежурном режиме и при работе “Power” светится красным цветом. Кнопка “Reset” и встроенный в неё жёлтый светодиод используются в качестве индикатора активности работы жёстких дисков.

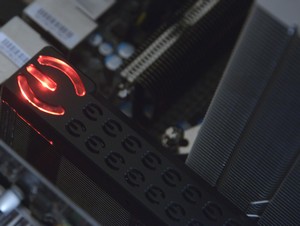

В установленном декоративном кожухе на радиаторе охлаждения северного моста выделяется крупная литера «E». При подаче питания на материнскую плату она подсвечивается медленно мерцающим красным светодиодом.

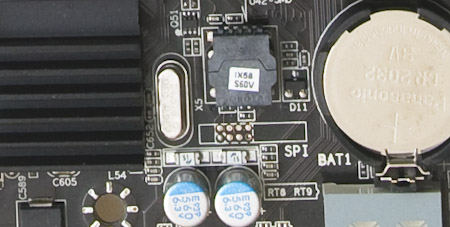

Микросхема EEPROM с BIOS находится в колодке и может быть легко извлечена (заменена).
В процессе сборки открытого тестового стенда я обратил внимание на несколько недостатков, связанных, в первую очередь, с размерами системы охлаждения тестируемой платы.

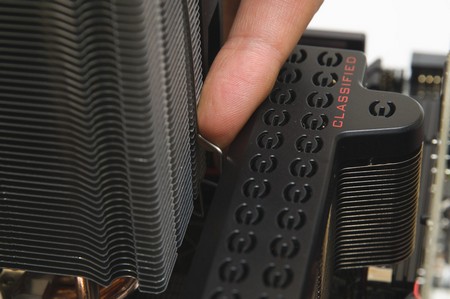

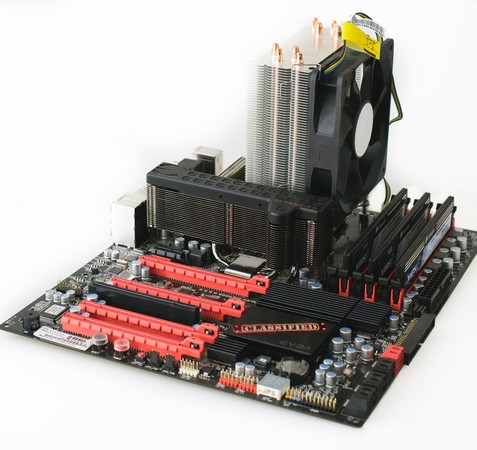

Установка Cooler Master Hyper 212 Plus на процессор в положении, как показано выше, может вызвать проблемы. При закреплении вентилятора с помощью металлических скоб люди, обладающие толстыми пальцами, получат " массу удовольствия". Аналогичная ситуация возникает и при снятии кулера.

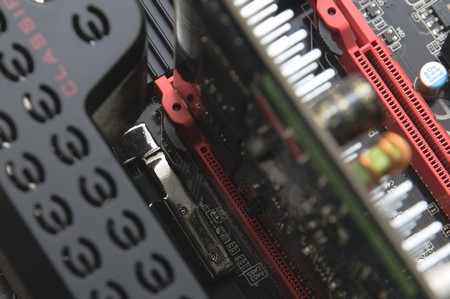

Ещё одним небольшим неудобством можно назвать фиксатор видеокарты первого PCIE x16 слота. Да, он такой же как и у всех остальных слотов, но доступ к нему ограничен за счёт всё той же СО, установленной на плате.
Многие из вас скажут, что это придирки и "натянутые" минусы, и, возможно, они будут правы. Но по моему мнению, даже и столь дорогой плате без недостатков не обойтись. Они были на других платах, есть на этой и будут у материнских плат будущих поколений.
