Возможности BIOS
Прежде чем говорить о возможностях BIOS, хотелось бы поделиться впечатлениями от работы платы с версией биоса S610, установленной по умолчанию. Первое, что сразу бросилось в глаза и "резануло" слух, - это около 4-5 попыток раскрутить вентилятор видеокарты во время инициализации устройств. Установленная Radeon HD4890 "завывала" до тех пор, пока система не прошла POST экран.
Также плата не реагировала на установленное значение Turbo Mode Function. После сохранения установленных настроек EVGA Classified в любом случае продолжала работать с включенным Турбо режимом. От этих двух досадных проблем практически спасла новая версия биоса (значение Turbo Mode часто не загружается из сохранённых профилей) под номером S60B, которая была обновлена с помощью DOS утилиты AWDFlash.
Да, плата не обладает встроенными средствами обновления прошивки, поэтому перед данной операцией стоит запастись чистым CD либо 3.5 дюймовой дискетой, именно для них на сайте есть образ ISO и файл EXE + краткая инструкция. Для всех желающих прошить биос с помощью USB Flash носителя производитель отправляет нас в специальную ветку конференции, где один из "продвинутых" пользователей написал подробный FAQ. От вас требуется лишь скачать пару-тройку программ и архивов и выполнить определённую последовательность действий и вуаля - перед вами AWDFlash с незамысловатым интерфейсом и командной строкой. Одним словом - скучать при очередной прошивке BIOS не придётся, это вам не ASUS и им подобные. Это плата для "Энтузиастов". :)
Ну а теперь, пожалуй, о главном... BIOS материнской платы основан на программном обеспечении Phoenix Award.
реклама

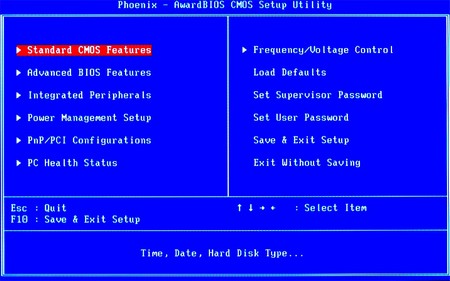

Основное меню ничем не выделяется на фоне других плат, использующих Award BIOS.
Нас же в первую очередь интересуют лишь два подраздела, имеющие непосредственную связь с таким "непростым" занятием как Overclocking.

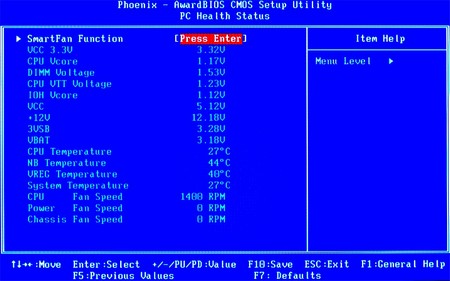

Мониторинг платы выводит данные по самым важным напряжениям, в числе которых числятся не только CPU Vcore и DIMM Voltage, но и напряжение контроллера памяти CPU VTT, а так же IOH Vcore. Материнская плата выводит значения оборотов вращения трёх вентиляторов из пяти. Позволяет контролировать температуры процессора, северного моста, элементов питания и температуру окружающей среды.

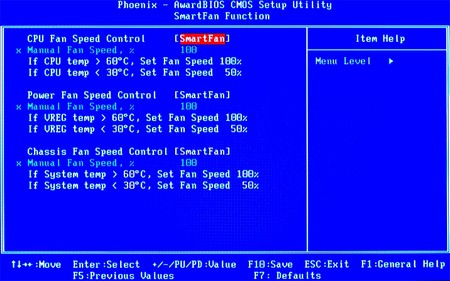

Закладка SmartFan открывает нам доступ к автоматическому либо ручному управлению тремя вентиляторами. Здесь можно выставить значение, выраженное в процентах от максимальной скорости вращения вентилятора, либо задать диапазон температур, в котором система будет автоматически регулировать скорость для каждой из трёх зон.

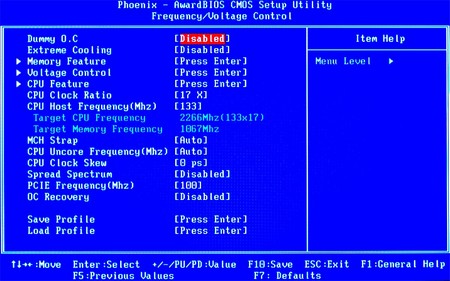

С мониторингом закончили, перейдём к более важному разделу для каждого оверклокера под названием Frequency/Voltage Control.
реклама
Здесь расположены основные пункты и подменю, с помощью которых можно провести тонкую настройку системы.
Изменение множителя процессора (в нашем случае - i7 920) лежит в пределах 12-20x. Базовая частота BCLK (CPU Host Frequency) ограничена 133-500 МГц, а максимально возможное значение PCIE Frequency составляет 140 МГц, впрочем, уже при 115 МГц тестовый стенд не запускался.

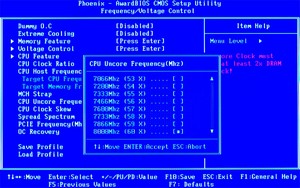

Возможность регулировки частоты блока Uncore представлена в широких пределах: от 16x до 60x относительно частоты BCLK. Сложно представить, для чего нужны такие высокие значения.
Довольно странно на общем фоне выглядит функция MCH Strap. Аббревиатура MCH подразумевает под собой Memory Controller Hub. Подобная функция была уместна на платах с наборами логики P965, P35, X48, но что она делает на EVGA Classified, построенной на X58, где контроллера памяти нет - непонятно. В наши дни новые чипсеты Intel больше не нуждаются в собственном контроллере DRAM: он "переехал" в процессор поколения i5/i7 (назовём его IMC - Integrated Memory Controller).
Однако, давайте всё же разберёмся что к чему. На предыдущих наборах логики Intel параметр MCH Strap сказывался на изменении скрытых задержек (Hidden Chipset Latency Timings), и меньшие значения соответственно поднимали производительность чипсета, что вело за собой поднятие производительности подсистемы памяти. По сообщениям некоторых источников, при выставлении данного параметра на плате EVGA Classified можно заметить изменение субтаймингов (второстепенные тайминги). В нашем же случае при работе памяти как 1600 МГц 7-7-7-20-1T система, к сожалению, загружалась лишь с MCH Strap, установленным в положение Auto, DRAM Ratio и 1600 МГц. Судя по всему, во всех трёх случаях выставленное значение равнялось 1600 МГц, и поэтому, как вы можете догадаться, разницы в значениях субтаймингов отмечено не было.

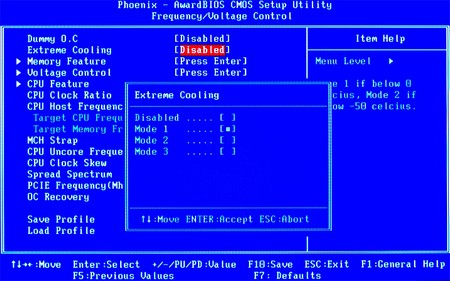

Функция Extreme Cooling предназначена для корректного "поведения" платы при экстремальном разгоне с использованием соответствующего охлаждения, способного увести горячий центральный процессор в минусовые температуры. На выбор пользователю предлагается три режима. Первый для температуры ниже 0 градусов по Цельсию, второй ниже -50. О третьем ничего не сказано, но, судя по прогрессии, можно предположить, что его следует включать при температурах ниже -100 градусов.
Способность платы восстанавливать работоспособность платы при неверно выставленных настройках (в том числе - разгоне системы) с помощью O.C recovery оказалась недейственна. На двух версиях биоса при невозможности старта системы приходилось пользоваться кнопкой сброса CMOS, функция восстановления так ни разу и не сработала.

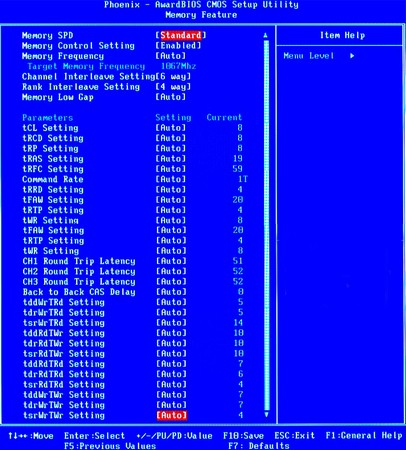

В закладке Memory Feature представлены все основные и второстепенные настройки оперативной памяти. Выставленные настройки отображаются в левом столбце, а установленные в правом. Подобная схема неудобна тем, что при выставлении параметров в Auto режим узнать значения таймингов можно будет лишь при последующем входе в BIOS.

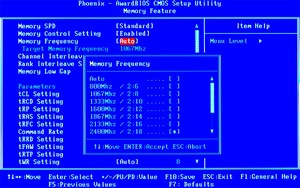

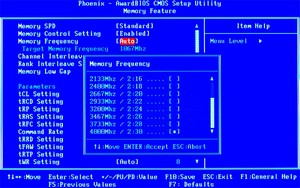

Возможность изменения частоты/множителя DRAM является одной из важнейших функций при разгоне, и здесь производитель явно был не намерен усмирять свой пыл. Доступные значения находятся в пределах от 2:8 до 2:30. Мягко скажем - более чем достаточно.

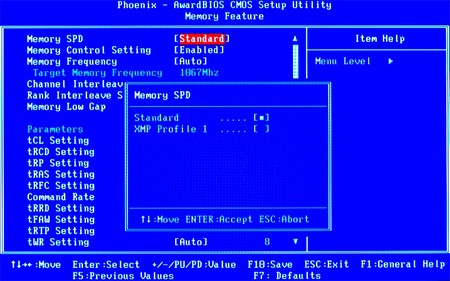

Плата поддерживает работу с XMP профилями оперативной памяти.
реклама
Выбрав профиль, система автоматически выставляет требуемые тайминги и напряжения (на VTT и DRAM). Подбирать же множитель памяти придётся вручную, иначе будет выставлено одно из минимальных его значений.
Следующий подраздел Voltage Control.

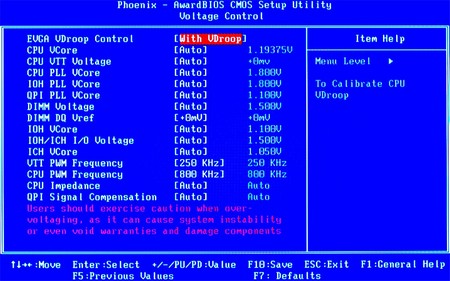

При первом взгляде на такое разнообразие разбегаются глаза. Доступны следующие изменения параметров:
- CPU Vcore - напряжение на процессоре (от 1,00000V до 2,24000V с шагом 0,00625-0,01V)
- CPU VTT Voltage - напряжение на шине QPI (номинал 1,24V + 0,00-1,00V с шагом 0,025V)
- CPU PLL Vcore - напряжение CPU PLL (от 0,600V до 2,700V с шагом 0,015-0,075V)
- IOH PLL Vcore - напряжение IOH PLL (от 0,600V до 2,700V с шагом 0,015-0,075V)
- QPI PLL Vcore - напряжение QPI PLL (от 1,100V до 1,875V с шагом 0,025V)
- DIMM Voltage - напряжение на модулях памяти (от 0,70V до 3,39V с шагом 0,01V)
- DIMM DQ Vref (от -640mV до +630mV с шагом 10mV)
- IOH Vcore (от 1,100V до 1,875V с шагом 0,025V)
- IOH/ICH I/O Voltage (от 1,500V до 2,275V с шагом 0,025V)
- ICH Vcore (от 1,050V до 1,825V с шагом 0,015V)
- VTT PWM Frequency (250, 370, 490, 610 KHz)
- CPU PWM Frequency (800, 940, 1210, 1333 KHz)
- CPU Impedance (Auto, Less)
- QPI Signal Compensation (Auto, Less, Middle, More)
Сразу же можно заметить избыточность максимальных значений, при которых запросто можно пожечь всё железо даже под азотом. Более половины доступных настроек при неэкстремальном разгоне можно оставить в положении Auto. Для более серьёзного разгона и твикинга системы потребуется поработать серым веществом и выставить всё ручками. Отличным "учебным пособием" могут выступить FAQs, написанные "гуру" оверклокинга на конференциях известных ресурсов (прим: VR-Zone, XtremeSystems) для данной серии материнских плат.

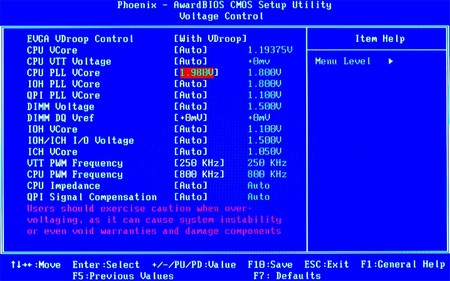

При выставлении значений выше безопасной зоны они окрашиваются в зелёный цвет, при достижении действительно опасных значений текст меняется на красный.

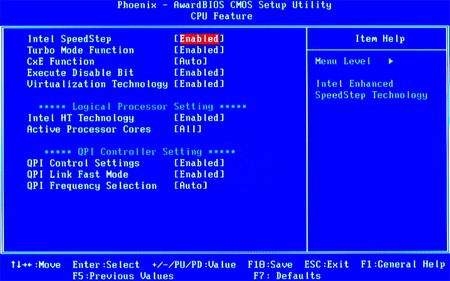

Подменю CPU Future в общей сложности повторяет таковое у большинства других плат под LGA1366.

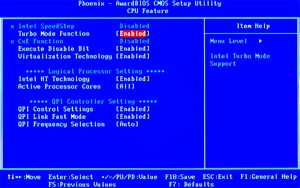

При выключении энергосберегающих технологий (Intel Speed Step и CxE) и включения Turbo Mode множитель процессора блокируется в положении 21x и в простое (idle) не снижается.
Отдельно стоит отметить настройки контроллера QPI.

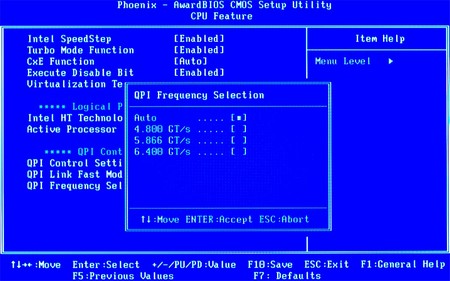

По стандарту пользователю на выбор предлагается три значения. Чаще всего при разгоне используется значение 4800 GT/s, которое, в свою очередь, соответствует множителю 18x. При переводе QPI Link Fast Mode в положение Disable множитель автоматически меняется на 12x. Подобное изменение иногда помогает достичь чуть более высоких значений BCLK, однако, это плохо сказывается на производительности видеосистемы.
Из глубины BIOS вернёмся к основному разделу и поговорим о возможностях автоматического разгона. Вы вероятно спросите: "Автоматический разгон на плате для энтузиастов??? ". Да, именно так, ведь подобные платы покупают не только они, но и простые смертные ради n-го количества "понта" (после чего энтузиасты в поисках подобной платы объезжают десятки магазинов, слишком уж быстро разбирают, прям как горячие пирожки). Но не будем о грустном.

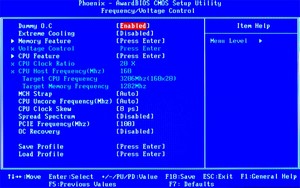

При включении Dummy O.C плата устанавливает частоту BCLK равную 160 МГц, при этом оперативная память принимает значение 1282 МГц. Все энергосберегающие технологии процессора заблокировались в положении Disable. Функцию Turbo Mode можно оставить либо в выключенном состоянии, либо включить. При включенном состоянии множитель процессора блокируется в положении 21x и в простое (idle) не снижается.
Завершит моё повествование о возможностях BIOS функция сохранения и загрузки настроек.

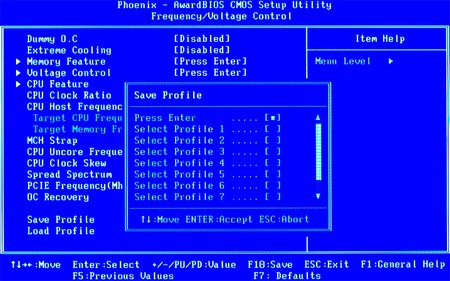

В отличие от платы ASUS P6T Deluxe, также принимавшей участие в тестировании, EVGA Classified даёт возможность сохранить и в дальнейшем загрузить до 12 профилей. Но, к сожалению, при этом отсутствует возможность менять названия профилей. Это очень неудобно. Постоянно приходится держать в голове в каком профиле сохранены нужные настройки, чтобы случайно не перезаписать их другими. Так что будущие владельцы - готовьте листочек и ручку либо держите всю информацию в голове. :)
Теперь можно перейти к тестированию материнской платы.
Тестовая конфигурация и драйвера
- Процессор – Intel Core i7-920 D0;
- Охлаждение ЦП - Cooler Master Hyper 212 Plus
- Термоинтерфейс – Arctic Cooling MX-2
- Материнские платы:
- EVGA X58 SLI Classified (141-BL-E760-A1), BIOS - S61B;
- ASUS P6T Deluxe, BIOS - 1701;
- Память – Corsair TR3X6G1600C7 Ver.2.2, 7-7-7-20 1.65V 3x2048 Мбайт;
- Видеокарта - Sapphire Radeon HD4890 1024 Мбайт DDR5 PCI-E;
- Жёсткий диск – Seagate ST3500418AS 7200.12, 500 Гбайт;
- Блок питания – Cooler Master RS-A00-ESBA 1000 Ватт;
Для тестирования была использована операционная система Windows 7 Ultimate x64 Build 7600. Было установлено обновление DirectX от апреля 2009 года и драйвера Intel Chipset Device Software v9.1.1.1020, ATI Catalyst 9.9 x64 Display Driver. Настройки драйверов Catalyst устанавливались на максимальное качество изображения.
