Система охлаждения

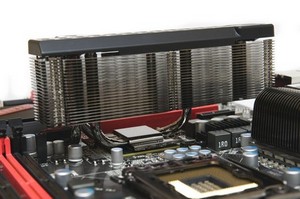

Система охлаждения платы состоит из четырёх компонентов. Первый - это модуль охлаждения набора логики северного моста. Он состоит из трёх тепловых трубок, которые пронизывают радиатор из 22-х алюминиевых пластин. Трубка покрыта слоём никеля, который не позволяет металлу темнеть.

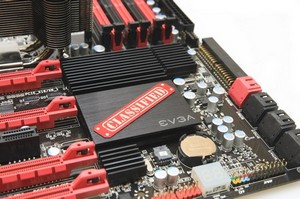

С помощью одной тепловой трубки модуль охлаждения северного моста соединяется с модулем СО набора логики южного моста. Здесь мы можем лицезреть огромный радиатор, в центре которого располагается металлическая пластина с нанесённой на неё гравировкой "Classified". Вообще, довольно странно наблюдать на плате "кусок железа" такого размера, где лишь 1/4 часть соприкасается с южным мостом. Две небольшие, отходящие от него, части внизу и сверху справа просто "висят" над находящимися под ними микросхемами. Никаких термопрокладок не предусмотрено.

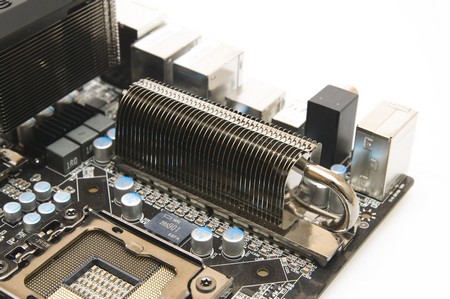

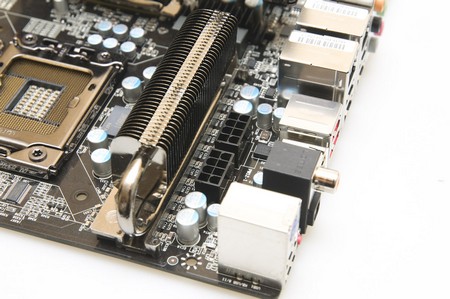

Над элементами схемы питания CPU установлен радиатор с одной П-образной тепловой трубкой. Нижняя её часть забирает тепло с элементов, а верхняя, пронизывающая алюминиевые пластины радиатора, позволяет его рассеивать. Во время работы данный радиатор оставался самым холодным по сравнению с другими элементами охлаждения системной платы. Со своей задачей он прекрасно справляется и под нагрузкой с напряжением на процессоре в 1,35 В.

Последним, четвёртым элементом СО платы является маленький чёрный радиатор, установленный на ещё одной схеме питания, которая предположительно отвечает за работу набора логика северного моста.

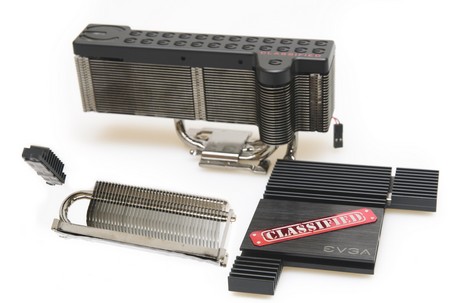

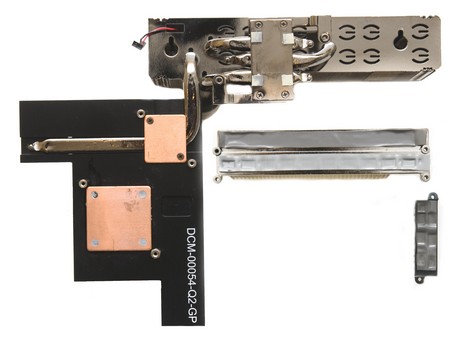

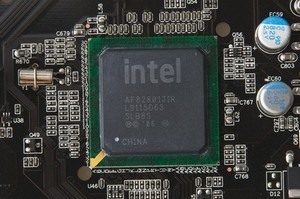

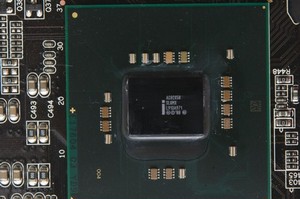

После снятия системы охлаждения я обнаружил несколько интересных его особенностей. Как оказалось, тепловая трубка, указанная мною как соединяющая СО охлаждения "южника" и "северника" (при первом взгляде других мыслей и не возникает), вовсе их и не соединяет. Другой интересной особенностью является ещё одна контактная медная площадка, с которой "контачит" та самая ТТ. По всей видимости, компания EVGA не стала заново проектировать систему охлаждения для платы с серийным номером E760-A1, позаимствовав её со своей первой серийной платы серии Classified под номером E759-A1, которая несёт на своём борту дополнительный энергоёмкий и горячий чип NVIDIA NF200. Именно для него и была предназначена тепловая трубка, а увеличенная площадь радиатора в этом случае является вынужденным и верным решением.

Все описанные выше радиаторы имеют винтовое крепление. Основной модуль крепится к плате с помощью подпружиненных винтов с толстыми пластиковыми шайбами.

Термоинтерфейс, нанесённый на заводе, лучше сразу поменять на что-то более достойное, к примеру, на применённую мною Arctic Cooling MX-2. В случае с системами охлаждения двух схем питания никаких дополнительных действий проводить не стоит, применённая “терможвачка” отлично справляется с возложенной на неё задачей.

Разъемов для подключения вентиляторов на плате пять. Но лишь один из них четырёхконтактный с ШИМ-регулировкой скорости вращения. Несмотря на это в BIOS с помощью SmartFan можно управлять скоростью вращения ещё двух "вертушек", подключенных к разъёмам JPWR_FAN и JSYS_FAN. Вентиляторы, подключённые к JAUX_FAN и JCHA_FAN регулировке оборотов с помощью платы "неподвластны".

Система питания

Ещё одной особенностью платы является возможность использования целых двух (!) 8-ми контактных разъёмов питания центрального процессора. В случае использования платы по "назначению", а точнее для экстремального разгона, подобные возможности не кажутся излишними и, скорее всего, послужат отличным дополнением к центральному процессору с разгоном за 5 ГГц.

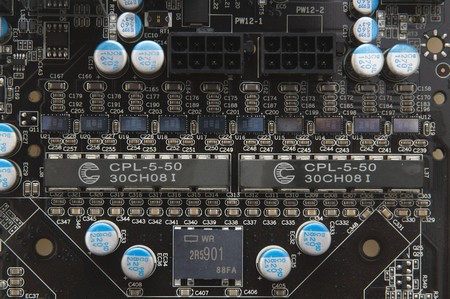

Схема питания процессора - "цифровая", 10-фазная, на основе Volterra VT1185MF.

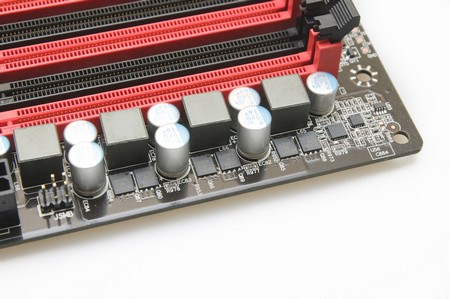

Оперативная память на EVGA Classified довольствуется трёхфазной схемой питания на базе контроллера напряжений Richtek RT9605B.

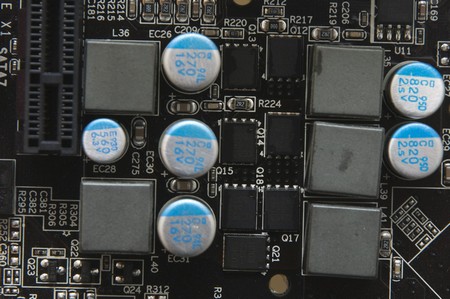

Набор логики северного моста (IOH Voltage) обходится одной фазой с преобразователем ISL6545.

На CPU VTT приходится 3 фазы и преобразователь ISL6312.
