Обзор материнской платы Asus Maximus III Formula (страница 4)
реклама
Возможности BIOS Setup
Большинство возможностей BIOS Setup платы Asus Maximus III Formula во многом совпадают с теми, что мы видели в обзоре ее «младшей сестры» с суффиксом Gene. Поэтому не удивляйтесь, если некоторые пассажи в данном разделе будут повторять соответствующий материал. Впрочем, отличия тоже есть, и я постараюсь остановиться на них подробнее.
Но прежде чем приступить к рассмотрению "базовой системы ввода-вывода" Asus Maximus III Formula, снова упомяну про стандартный для серии Republic of Gamers полноэкранный логотип (Full Screen Logo), показываемый при загрузке. Обычно "продвинутые" пользователи его сразу отключают. Но эта анимированная заставка действительно выглядит неплохо. По ссылке можно ее посмотреть (gif-файл, 300 Кбайт).
BIOS привычно для Asus основан на микрокоде American Megatrends Inc.
реклама

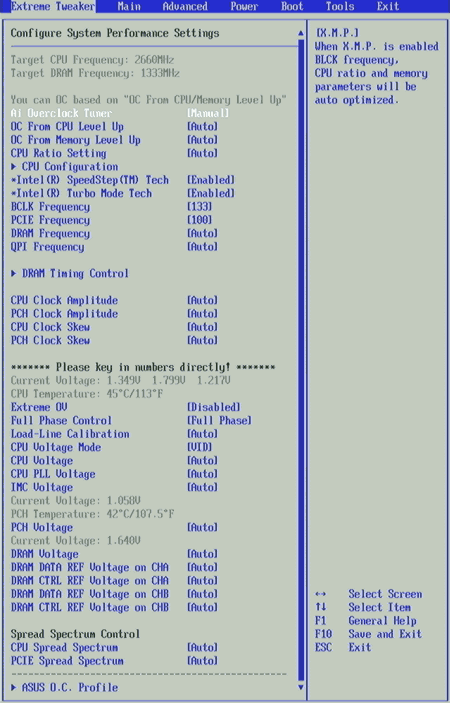

Самый интересный для оверклокеров раздел стоит первым же в списке и называется Extreme Tweaker. На следующем коллаже он приведен целиком:

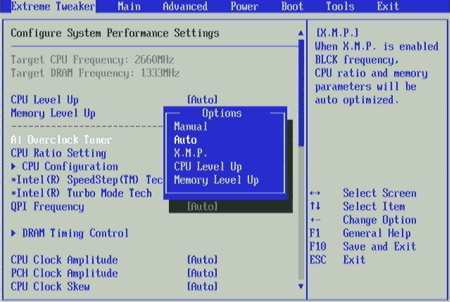

Здесь показан вид, который раздел приобретает при выставлении параметра Ai Overclock Tuner в Manual. Остальные значения предлагают разнообразные варианты "автоматического увеличения производительности системы".

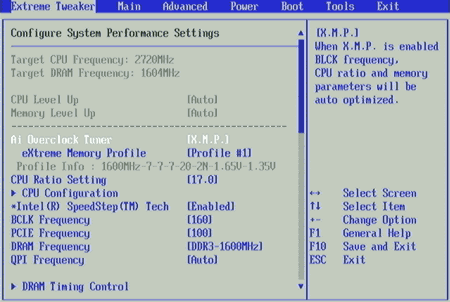

X.M.P. — включает Intel Extreme Memory Profile. Если, конечно, в SPD памяти "прошит" соответствующий режим. Оверклокерские модули, предназначенные для работы с процессорами Intel Core i5 и i7, обычно его содержат. Например, для использовавшейся в тестах памяти Corsair XMS3 это 1600 МГц при задержках 7-7-7 и напряжении 1.65 В. Только вот у стендового процессора Core i5 750 максимальный множитель памяти равняется 10. Что при штатной базовой частоте 133 дает максимум 1333 МГц DRAM. Поэтому, например, Asus Maximus III Gene в свое время правильно включить X.M.P. не смогла.
Хотя решение есть, и мы с ним уже знакомы по обзору платы Gigabyte GA-P55M-UD4: достаточно повысить базовую частоту. В данном случае до 160 МГц. А чтобы это не вызвало разгон центрального процессора – уменьшить его коэффициент умножения. Алгоритм Gigabyte выбрал множитель 16, что вылилось даже в снижение частоты центрального процессора: 16 х 160 = 2560 против штатных 2666 МГц.
На Asus Maximus III Formula (да, думаю, и на Gene с последними версиями прошивки) X.M.P. включается почти так же. «Почти», потому что коэффициент умножения округляется в другую сторону. В данном случае плата установила множитель 17. Это дало даже прирост частоты (чуть более 50 МГц) относительно штатной.
реклама
Такой разгон процессоров Intel Core абсолютно безопасен (особенно на фоне повышения базовой частоты на 20% :), и, сдается мне, неискушенным пользователям способ Asus принесет больше пользы. Оверклокеры же и так знают (а не знают, так выяснят :), на что способны их компоненты, и выжмут из них намного больше, не прибегая к средствам автоматического повышения производительности.

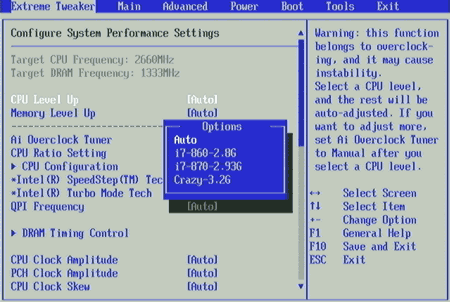

CPU Level UP и Memory Level UP — функции, позволяющие выставить параметры системы, соответствующие более производительным компонентам – центральному процессору или памяти соответственно.
Понятно, что полноценный разгон возможен лишь при переводе Ai Overclock Tuner в Manual, что я и сделал. Теперь, когда все параметры разблокированы и доступны, можно начинать их рассматривать.
Процессорный множитель можно задать в интервале от 9 до 21. Последнее значение для Core i5 750 соответствует активированному Turbo Mode при полной загрузке всех ядер.
Дополнительно на Asus Maximus III Formula реализован полноценный Turbo Mode. Такой, каким он задумывался Intel. Если установить множитель в Auto, а также включить параметр Intel C-State Tech в расположенном следом подразделе CPU Configuration, то при неполной загрузке процессорных ядер их множители смогут увеличиваться еще больше. Вплоть до 24 для одного ядра. Этакий одноядерный процессор с частотой 3200 МГц.
Многие параметры в BIOS Setup материнской платы Asus Maximus III Formula дублируются. Например, в упомянутом подразделе CPU Configuration также доступно изменение процессорного коэффициента умножения. А попасть в него можно не только из Extreme Tweaker, но и со страницы Advanced.
Кроме включения / отключения многочисленных технологий, поддерживаемых современными процессорами Intel, здесь выводятся основные характеристики CPU:
Но возвращаемся в основной раздел Extreme Tweaker.
Включение Intel SpeedStep позволит процессору снижать в простое множитель и (при некоторых условиях) напряжение, уменьшая таким образом энергопотребление системы.
реклама

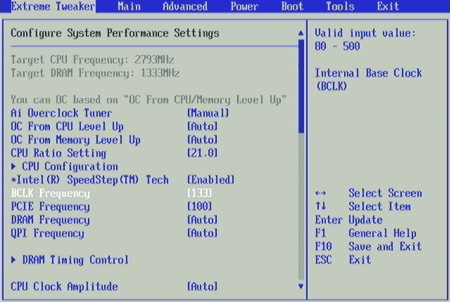

Вот мы и добрались до базовой частоты. Доступный диапазон изменения — от 80 до 500 МГц. Сразу за ней идет частота PCIe, которая устанавливается независимо (100–200 МГц).

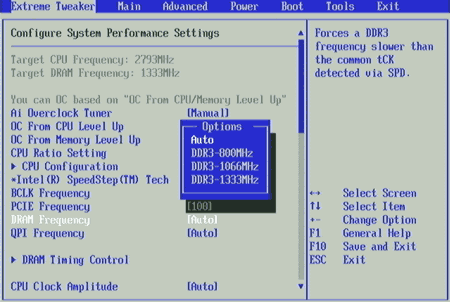

А следом — частота памяти. На самом деле этот параметр задает ее коэффициент умножения, но пользователь вместо множителя видит суммарную частоту, на которой память будет функционировать при заданной базовой. Удобно.

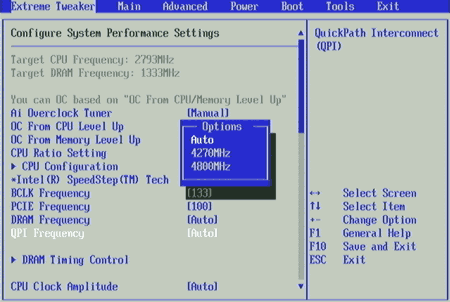

То же справедливо и для частоты QPI:
Далее располагается подраздел с задержками памяти. Он еще более обширен, чем блок настроек центрального процессора. Тайминги разбиты на три группы, перед каждой из которых одной строкой выводится список текущих значений. И хотя задержки там и в последующей части столбца идут в одинаковом порядке, все равно ассоциировать тайминги неудобно. Вот, например, в BIOS Setup материнских плат Gigabyte текущие значения параметров выводятся прямо рядом с соответствующим полем для ввода. Это, на мой взгляд, не в пример "эргономичнее".
Следом идет блок параметров, так или иначе связанных с питанием.

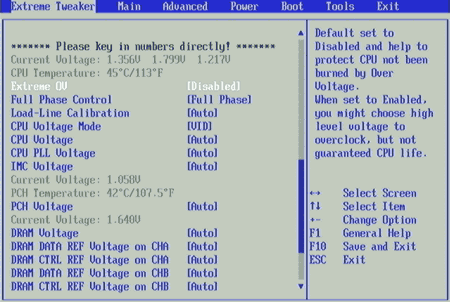

Первый же — Extreme OV – позволяет повысить верхний предел процессорного напряжения до 2.2 В. Сложно представить, в каких случаях это может понадобиться, ведь максимальные без его использования 1.7 В — это все равно крайне солидно для современных процессоров под Intel LGA 1156: их номинальное напряжение обычно не превышает 1.25 В.
Далее идет Full Phase Control. Данный параметр позволяет косвенно управлять количеством задействованных фаз питания компонентов.
А за ним — Load-Line Calibration, призванный устранить снижение напряжения под нагрузкой (так называемый VDroop).
И только следом — собственно напряжения питания компонентов.
Специальная надпись указывает на то, что нужные значения можно "вбивать" с клавиатуры напрямую, а не только пролистывать клавишами "+" и "-" и выбирать из списка. Присутствуют подписи с текущими значениями напряжений (правда, организованы они так же неудобно, как в подразделе с задержками памяти). И дополнительно выводятся данные с термодатчиков соответствующих компонентов.
Потенциально небезопасные значения выделяются сначала желтым, потом красным цветом. Так, по сути, дублируются упомянутые диодные "светофоры" на плате.
Процессорное напряжение можно задать двумя способами:
- VID – напрямую. Установленное таким образом напряжение не будет снижаться в простое.
- Offset подразумевает сдвиг текущего на разницу между VID и заданным в BIOS Setup. Иначе это можно объяснить так: максимальное напряжение под полной нагрузкой будет равно введенному в поле Offset. А в простое оно будет снижаться настолько, насколько и должно. По крайней мере, в теории. Как это работает на практике, мы обязательно проверим.
Что касается напряжения, подаваемого на память, то ее контроллер встроен в процессор, и существует рекомендация Intel, устанавливающая максимальное безопасное значение на уровне 1.65 В. Именно такое напряжение фактически стало стандартом для планок оверклокерской памяти, предназначенной для процессоров Core i7 и i5.
Напоследок приведу таблицу с диапазонами и шагами изменения основных напряжений:
|
|
|
|
CPU |
|
|
|
Memory |
|
|
|
IMC |
|
|
|
PCH |
|
|
|
CPU PLL |
|
|
|
