Дизайн и возможности

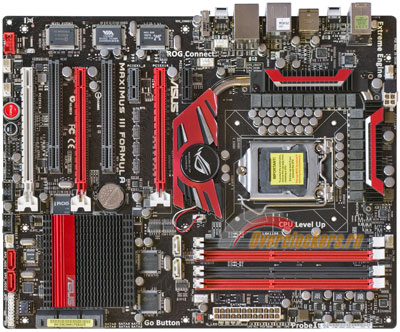

Дизайн Asus Maximus III Formula выглядит неплохо. Расположение всех элементов близко к идеальному (смотреть схему). Единственная микросхема набора логики Intel P55 Express по сути выполняет лишь функции южного моста и расположена на Asus Maximus III Formula соответственно.

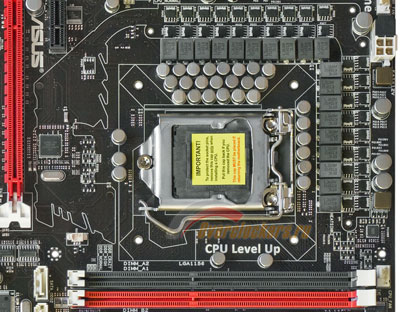

Процессорный разъем находится практически точно в центре прямоугольника, ограниченного верхним слотом PCI-Express X16. Пожалеть можно лишь о близости к нему слотов памяти, что может ограничить пользователя в выборе системы охлаждения CPU на тепловых трубках. Особенно при использовании модулей с высокими радиаторами вроде Corsair Dominator.
реклама

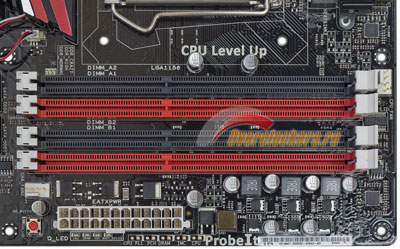

А вот видеокартам они не помешают. На материнских платах Asus с недавних пор используются слоты памяти, оборудованные защелками только с одной стороны – верхней (на фото – правой). Конкретно на Maximus III Formula еще и расстояние до первого полноразмерного PCIe достаточно велико.
Таких здесь три. Значит, можно попробовать собрать систему с тремя видеокартами. Но т.к. Intel P55 Express поддерживает всего 20 линий PCI-Express, то функционировать даже две видеокарты смогут лишь в режиме 8 + 8. А третьей в любом случае достанутся лишь четыре линии.
Зато слоты PCIe снабжены фиксаторами с удобными широкими упорами. Это тоже отличительная особенность всех последних плат Asus. Действительно, нажимать тонкой отверткой на широкий лепесток не в пример удобнее, чем пытаться поддеть или прижать мелкую защелку.

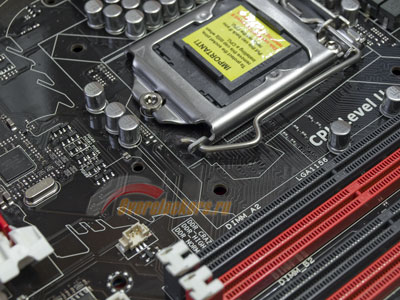

Еще из приятных особенностей можно отметить защиту платы под рычажком процессорного разъема. Напомню: чтобы раскрыть сокет LGA1156, этот рычажок нужно опустить и выдвинуть наружу. При этом присутствует реальный риск задеть плату. Приятно, что в Asus об этом подумали. Нигде, кроме как на их материнках, я пока такого не видел.
Качество элементной базы, на первый взгляд, также соответствует позиционированию Asus Maximus III Formula. Конденсаторы – исключительно твердотельные, процессорный преобразователь питания включает 16 фаз. Дополнительные три отведены VTT. И столько же – памяти. Некоторые другие платы (включая и топовые предложения той же Asus, не входящие в серию Republic of Gamers) могут похвастать более сложными системами питания, но и этого более чем достаточно.
реклама
Возможности расширения платы мы уже вскользь затронули. Рассмотрим их подробнее.
Кроме упомянутых трех полноразмерных слотов PCI-Express, на Asus Maximus III Formula можно найти еще по паре PCIe x1 и PCI. Немало для современного флагманского решения.

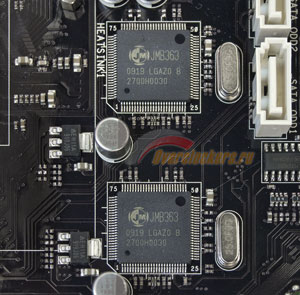

Количество портов Serial ATA также впечатляет: 10 на плате плюс один внешний на I/O панели. Шесть из них обеспечивает южный мост P55, а остальные – три дополнительных контроллера JMicron: два JMB363 («белая пара» портов и eSATA) и один JMB322 («красная пара» портов). «Куда делся еще один канал?», – спросите вы. Судя по всему, через него подключен JMB322. Честно говоря, такая схема встречается мне впервые. Очень интересно.
А вот поддержка Parallel ATA и FDD отсутствует как класс. Видимо, инженеры Asus решили, что в системе на топовой (пусть и в своем сегменте) материнской плате они уже никому не нужны.

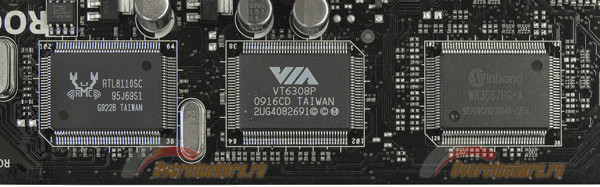

Единственный гигабитный сетевой разъем обеспечивает микросхема Realtek RTL8110SC.
За пару портов Firewire отвечает VIA VT6308P. Из них на заднюю панель выведен один. А вот для второго нет даже планки в комплекте. Вообще I/O-панель материнской платы Asus Maximus III Formula выглядит непривычно:

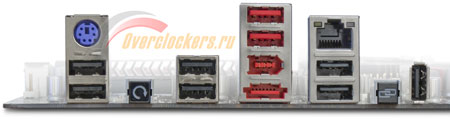

На ней расположились:
- Клавиатурный PS/2.
- Кнопка Clear CMOS (обнуление BIOS).
- 1 x Firewire.
- 1 x eSATA.
- 1 x сетевой разъем RJ45 («витая пара»).
- Кнопка включения/отключения ROG Connect.
- Девять портов USB 2.0.
«Всего один» сетевой контроллер может вызвать недовольство некоторых пользователей, избалованных другими флагманскими материнскими платами. Также в отсутствие аудио-разъемов вполне можно было вынести на заднюю панель второй Firewire. Да и «мышиный» PS/2 добавить. Впрочем, последний уже можно считать атавизмом. А активным пользователям Firewire можно посоветовать поискать корпус с этим разъемом на панели быстрого доступа.

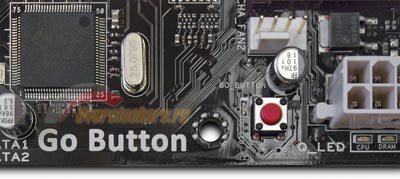

Упомянутые две кнопки на Asus Maximus III Formula отнюдь не единственные. Сбоку, сразу под 24-контактным разъемом питания, расположилась многофункциональная Go Button. При проблемах со стартом она позволяет установить «заведомо безопасные» параметры памяти. За это отвечает технология Memory OK. Кстати, раньше так называлась и сама кнопка. Нынешняя же Go Button, кроме того, позволяет во время работы (де-)активировать указанный в BIOS Setup профиль работы, отличающийся от текущих настроек.
реклама
Традиционные кнопки питания и сброса без труда обнаруживаются на плате внизу. Они крупные, легко нажимаются. И снабжены яркой белой подсветкой.
Asus Maximus III Formula вообще богата на лампочки. Кроме упомянутых, присутствуют диодные "светофоры" напряжений центрального процессора, памяти и чипсета. Зеленый цвет означает, что все в норме. Оранжевый призван привлечь внимание к «слегка повышенному», по мнению инженеров Asus, напряжению на элементе. А красный – заставить «принять срочные меры».

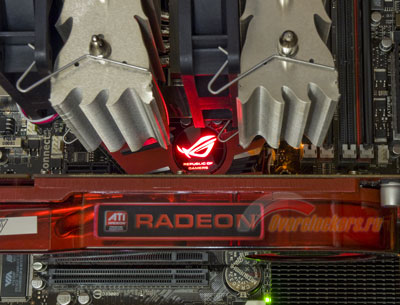

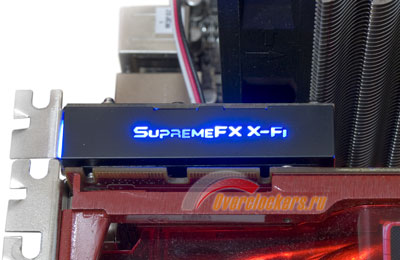

Снабжен лампочкой и логотип серии Republic of Gamers на центральном элементе системы охлаждения. И аудиоплата SupremeFX. Правда, здесь свечение почему-то синее.
Такая «какофония цвета» кому-то может и не понравиться. Поэтому очень кстати, что всю иллюминацию Asus Maximus III Formula (вместе и по отдельности) можно отключить из BIOS Setup.
