  • Вступление

    Система воздушного охлаждения тайваньской компании Zaward уже была протестирована в Лаборатории сайта и оставила о себе весьма двойственные впечатления. Несмотря на тот факт, что кулер gyre Flow не продемонстрировал выдающейся эффективности, он, вкупе с очень оригинальной конструкцией радиатора, наверняка запомнился нашим читателям. Как оказалось, в Zaward вовсе не ограничились выпуском одной модели и представили на суд тестеров и потенциальных покупателей ещё три системы охлаждения для центрального процессора с занимательными именами: ZikaRay, Sylphee и Vivo. В сегодняшней статье мы познакомим вас с их особенностями и проверим? подходят ли они для охлаждения разогнанных процессоров.

    Знакомство с кулерами Zaward

    Cпецификации и стоимость

    Наименование технических характеристик
    ZikaRay (PCJ003)
    Sylphee (ZCJ003)
    Vivo (PCJ004)
    Размеры кулера Д х Ш х В, (вентилятора), мм
    88x92x145
    (92x92x25)
    100х86х126
    (D73х58,3)
    121x98x151
    (92x92x25)x2
    Полная масса кулера, граммов
    440 (±20)
    670
    500 (±20)
    Материал радиатора и конструкция
    алюминиевые пластины на трёх медных тепловых трубках диаметром 6 мм, являющихся частью основания
    алюминиевые пластины, две медные никелированные тепловые трубки, медное основание
    алюминиевые пластины на трёх медных тепловых трубках диаметром 6 мм, являющихся частью основания
    Количество пластин радиатора, шт.
    42
    39
    42
    Толщина пластин радиатора, мм
    0,50
    0,35
    0,50
    Межрёберное расстояние, мм
    1,9~2,0
    1,5
    1,9~2,0
    Скорость вращения вентилятора, об/мин
    2 000 (±10 %)
    1 500 ~ 3 600 (±200)
    2 000 x 2 (±10 %)
    Воздушный поток, фут3/мин
    41,71
    15,02 ~ 35,48
    37,61 x 2
    Уровень шума, дБА
    25,9
    18,0 ~ 35,0
    24,7
    Количество и тип подшипников вентилятора
    1, скольжения
    2, качения
    1, скольжения
    Время наработки вентилятора на отказ, час/лет
    26 000 / 2,97
    50 000 / 5,71
    26 000 / 2,97
    Стартовое/номинальное напряжение вентилятора, В
    12
    12
    12
    Сила тока вентилятора, А
    0,18
    0,60 (макс)
    0,16 х 2
    Максимальное расчётное энергопотребление вентилятора, Вт
    2,16
    7,20
    3,84
    Возможность установки на CPU разъёмы
    LGA 775, Socket 939/940/AM2(+)
    LGA 775, Socket 939/940/AM2(+)
    LGA 775, Socket 939/940/AM2(+)
    Дополнительно (особенности)
    термопаста Zaward
    встроенный в вентиляторы термистор, термопаста Zaward
    термопаста Zaward
    Стоимость, $
    25
    49
    30

    ZikaRay (PCJ003)

    Коробка первого кулера с причудливым названием ZikaRay имеет скромные размеры и простое оформление:

    Помимо кулера, внутри упаковки находятся компоненты, с помощью которых его можно будет установить на различные процессоры, а также термопаста Zaward TCG002 (>6 Вт/м*К) и инструкция по установке:





    Из-за моей невнимательности на фото не попала усилительная пластина для LGA 775 (backplate), которая также входит в комплект поставки. Впрочем, вы ещё увидите её в обзоре следующих моделей.

    Вот как выглядит ZikaRay:

    Как видите, он представляет собой кулер башенной конструкции. Размеры системы охлаждения составляют 88x92x145 мм, а вес не должен превышать 440 граммов. Кулер состоит из трёх медных тепловых трубок диаметром 6 мм, на которых напрессованы 42 алюминиевых пластины:

    Толщина пластин радиатора около 0,5 мм, а расстояние между ними составляет 1,9~2,0 мм. Если посмотреть на кулер сбоку, то видно, что боковые стороны радиатора лишь частично закрыты загнутыми вниз концами рёбер:

    Радиатор собран довольно качественно - рёбра не смещаются по трубкам, а сами трубки зафиксированы без малейшего люфта. При этом следов пайки или термоклея в местах контакта тепловых трубок и пластин не обнаружено, поэтому, скорее всего, рёбра попросту запрессованы на трубки, как это чаще всего бывает.

    С противоположной вентилятору стороны радиатора в пластинах можно заметить четыре прорези глубиной 8-10 мм, а также выштампованные круглые выемки:

    Пара крайних прорезей предназначена для размещения в них очень жёстких проволочных креплений вентилятора, а вот назначение средних мне точно не ясно (либо какая-то про-акустическая развязка, либо издержки штамповки). На основании кулера приклеена защитная плёнка. Её обязательно нужно удалить перед установкой ZikaRay, а поверхность основания обезжирить спиртосодержащей жидкостью.

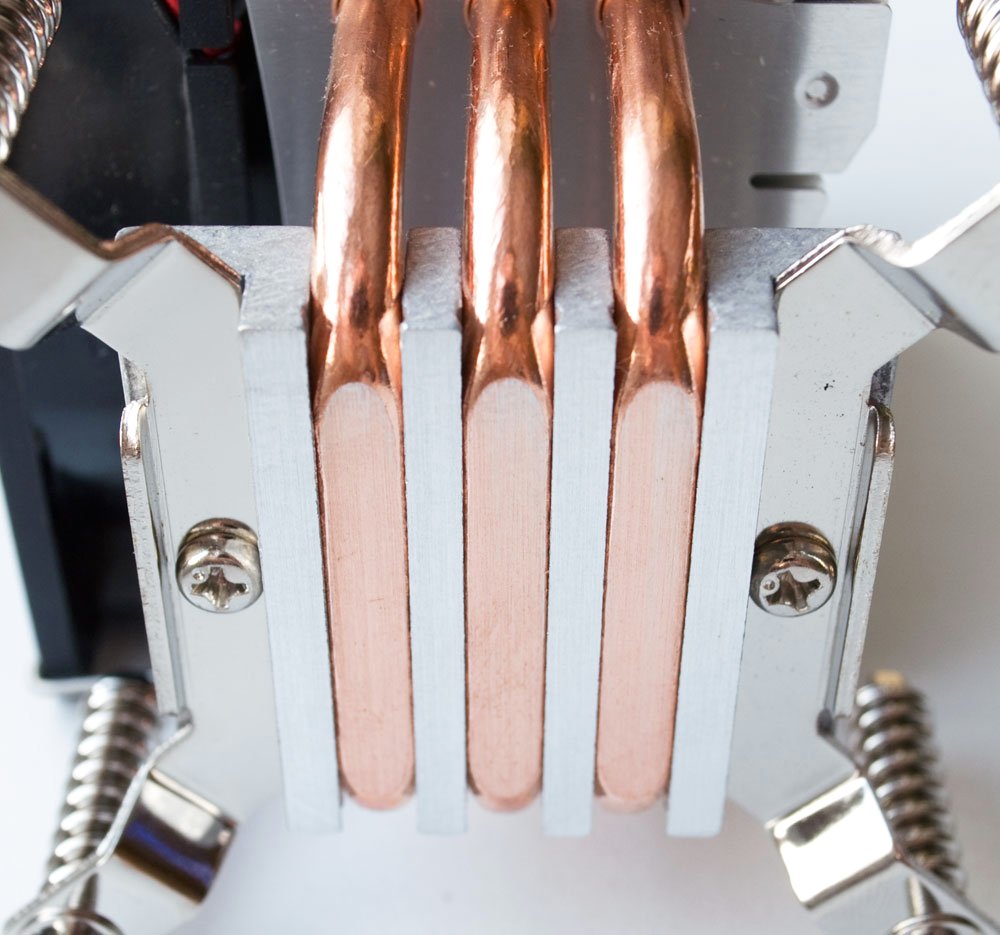

    В Zaward ZikaRay применена технология прямого контакта, то есть тепловые трубки контактируют непосредственно с теплораспределителем процессора:

    В теории, исключение лишнего звена в цепи теплообмена должно привести к повышение скорости этого самого теплообмена, однако, как вы уже наверняка заметили, расстояние между трубками довольно велико (если быть точным, то оно равно 4 мм), а значит, теплосъём с крышки будет осуществляться неравномерно, а то и вовсе могут образоваться "застойные" зоны, в которых отдельные ядра процессора могут перегреваться. Добавлю, что основание кулера ровное.





    На Zaward ZikaRay установлен 92-мм вентилятор с подшипником скольжения (26000 час.), реальным производителем которого является Globe Fan (маркировка - S0922512L-3M):

    В характеристиках кулера указано, что скорость вращения вентилятора составляет 2000 (±10%) об/мин, максимальный воздушный поток - 41,71 (±10%) фут3/мин, а уровень шума не более 25,9 дБА. Вентилятор подключается к материнской плате или реобасу обычным трёхконтактным разъёмом.

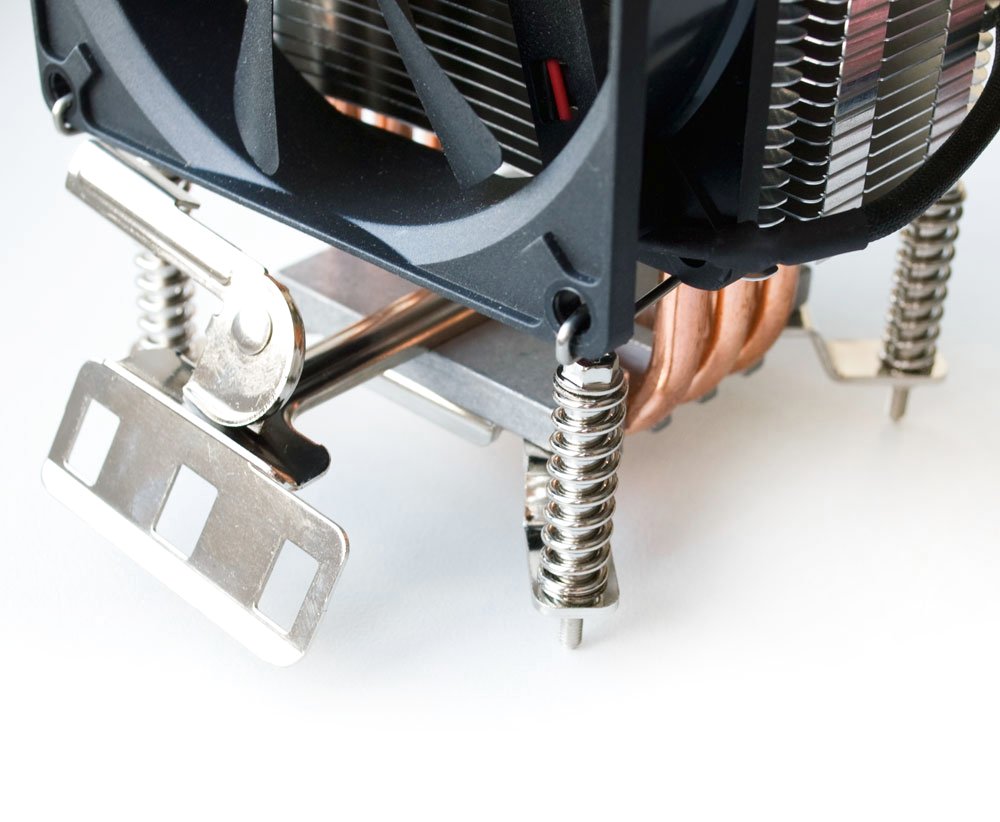

    О том, каким образом кулер устанавливается на плату можно догадаться по его креплениям:

    На LGA 775 ZikaRay устанавливается с помощью винтового крепления с пружинами и усилительной пластиной, а на платы для процессоров AMD - с помощью клипсы с фиксирующим "флажком", вставляющейся между трубок в специальные прорези в основании. Во втором случае кулер можно будет установить только в двух положениях, а его ориентация внутри корпуса будет зависеть от расположения разъёма на материнской плате. Для установки на LGA 1366 кулер не предназначен.

    На обеих платформах ZikaRay довольно сильно прижимается к теплораспределителю процессора, обеспечивая надёжный контакт с ним:

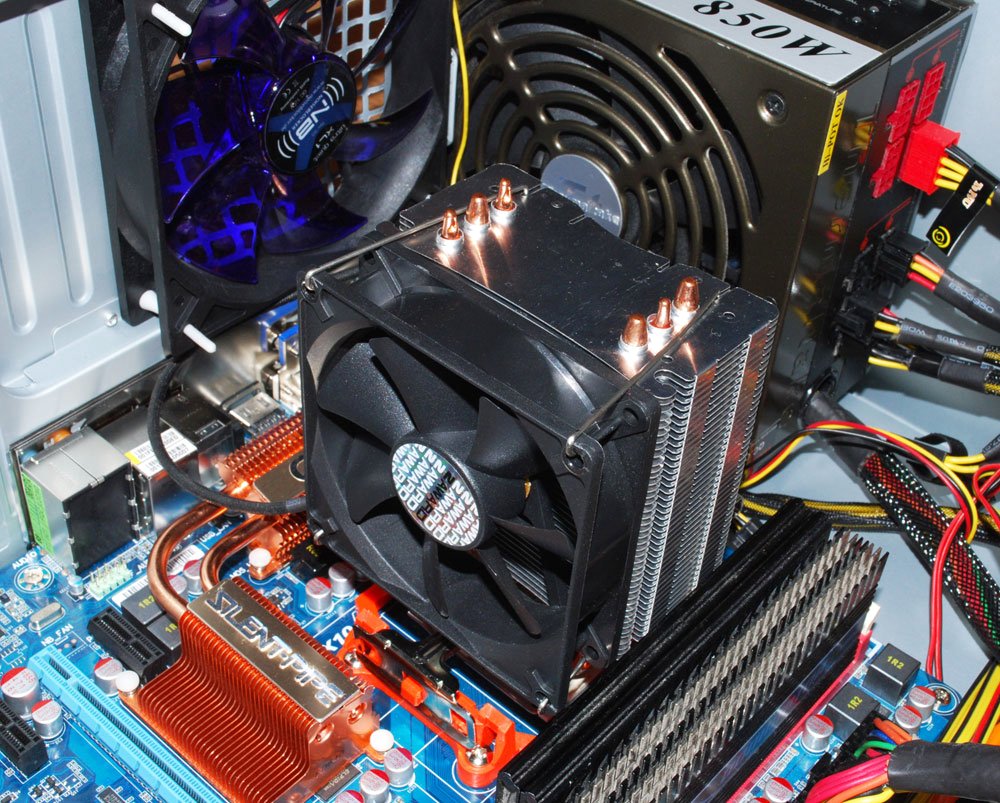

    Внутри корпуса системного блока Zaward ZikaRay компактен, но всё-таки касается высоких радиаторов на модулях оперативной памяти (расстояние от нижней пластины до платы равно 38 мм):

    С модулями памяти, оснащёнными невысокими радиаторами (OCZ, например), либо и вовсе без радиаторов, этой проблемы удастся избежать.

    Выпускается кулер в Китае, а стоить должен не более $25. Гарантия производителя - 1 год.
