Внутреннее строение

Чтобы заглянуть внутрь, корпус нужно сначала открыть. В X2000 для этого достаточно открутить один винт с накаткой. Он несъемный, и если потянуть его на себя, фиксатор боковой панели сдвигается в сторону, освобождая ее. После чего стенка отваливается в сторону, и ее нужно ловить. Впрочем, все не так драматично, как оно звучит. А может, это просто стол у меня кривоват :).

300x300  42Kb

Боковая панель из двухмиллиметрового алюминия выглядит очень солидно.





295x450  16Kb, zoomed: 786x1200  127Kb

Дополнительно она обклеена изнутри четырехмиллиметровым слоем вспененного полимера. По всей видимости, призванным играть роль шумо- и/или виброизолятора.

400x300  44Kb

Вот теперь внутренности героя сегодняшнего тестирования предстают во всей красе.

295x450  28Kb, zoomed: 787x1200  132Kb





Широкая планка по центру — уже упомянутый держатель карт расширения. На фотографии видно: установить его можно в двух положениях с небольшим сдвигом по глубине. Но я предпочел продолжить осмотр, удалив его. А заодно и коробку с комплектными аксессуарами. После чего, немного присобрав провода, не удержался и сделал еще один кадр :).

307x450  30Kb, zoomed: 818x1200  149Kb

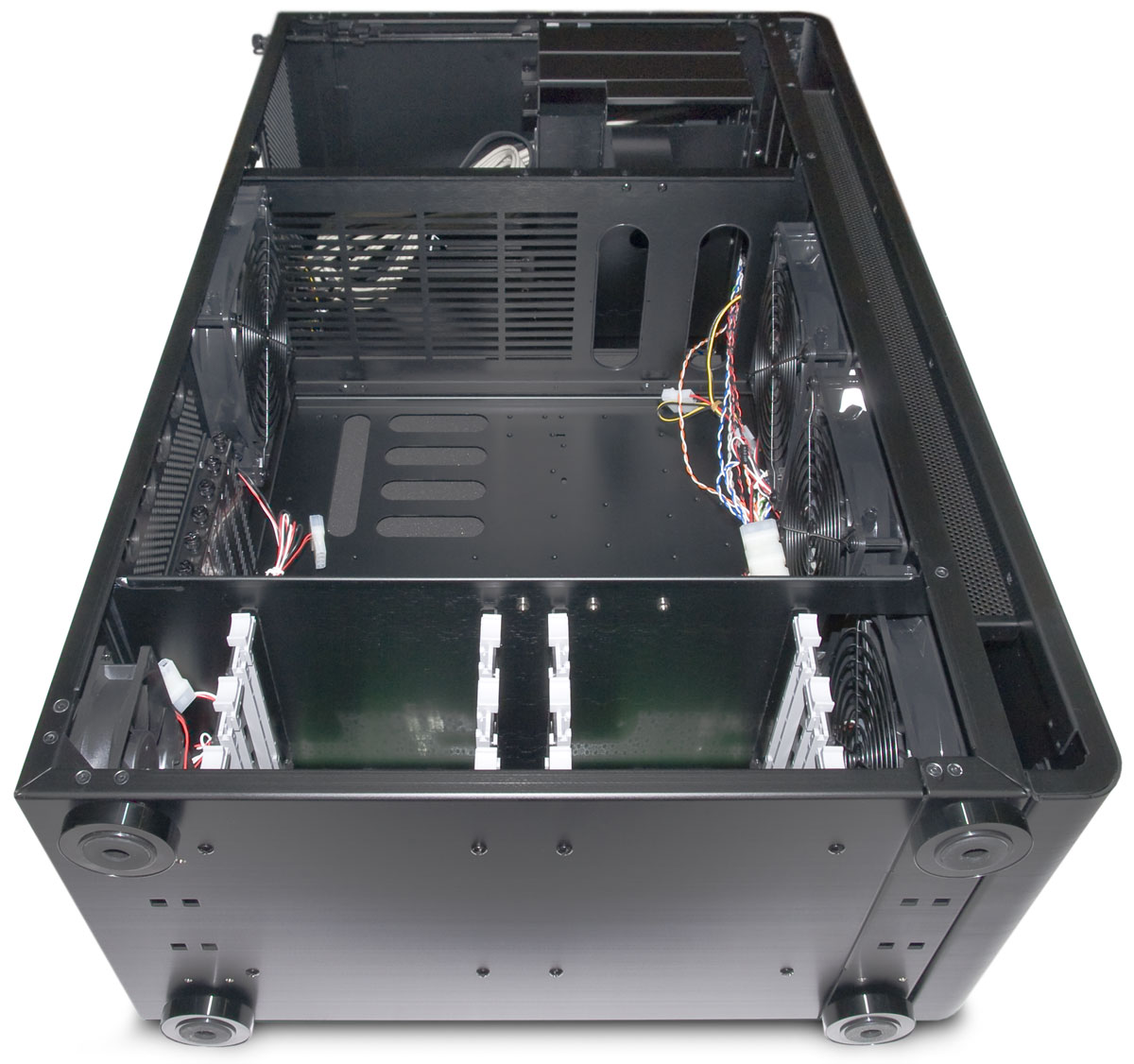

Вот теперь прекрасно видно, что корпус разделен по вертикали на три отсека. Перегородки между ними выполнены из того же черного алюминия. Для прокладки проводов в них проделаны вырезы, прикрытые по краям пластиковыми "предохранителями".

450x350  20Kb, zoomed: 1200x934  127Kb

Верхний отсек предназначается для двух 5.25"- и одного 3.5"-устройств, выведенных на боковую панель, а также для блока питания. Всем незанятым местом над последним пользователь волен распорядиться так, как считает нужным.





Центральный отсек целиком выделен под материнскую плату с картами расширения. Вырезов под них здесь восемь вместо привычных семи. Дополнительный нижний отсек позволит установить в Lian Li PC-X2000 устройство, которому не нужен разъем на материнской плате (например, планку дополнительных портов), не занимая ценный слот. Это, например, может пригодиться при сборке системы с несколькими видеокартами.

Теперь понятно, для чего спереди по бокам нужны были такие большие сетки. Центральный отсек буквально насквозь продувается 140мм-вентиляторами. Одним сзади:

293x450  35Kb, zoomed: 782x1200  153Kb

И двумя с половиной спереди:

281x450  39Kb, zoomed: 750x1200  173Kb





Все "стосороковки" в Lian Li X2000 прикрыты черными проволочными решетками еще и изнутри. Вкупе с полностью черным же интерьером это выглядит очень неплохо. Жаль, за сплошными стенками плохо видно :).

450x325  18Kb, zoomed: 1200x866  85Kb

Вообще все корпусные вентиляторы здесь подключаются составным разъемом: стандартный трехштырьковый коннектор для материнской платы дополняет переходник на четырехконтактный разъем блока питания (molex). Переходник "сквозной", так что при желании все вентиляторы можно подключить к одному коннектору.

450x358  32Kb, zoomed: 1200x954  153Kb

Не слишком уступает по "продуваемости" центральному отсеку и нижний. Здесь за вентиляцию отвечает та самая половина (точнее даже, около двух третей) нижнего фронтального 140мм-вентилятора и пара "восьмидесяток" сзади. Конечно, еще одна "стосороковка" вместо них смотрелась бы уместнее. Пусть даже и в таком "обрезанном" виде, как спереди. Но и так неплохо.







321x450  24Kb, zoomed: 855x1200  107Kb

А охлаждают эти "почти три вентилятора" жесткие диски. Две абсолютно идентичные корзины для трех винчестеров каждая занимают весь нижний отсек корпуса. Выполнены они достаточно интересно: в глубине можно наблюдать плату с выведенными разъемами Serial ATA. Их расположение стандартно, а значит, жесткий диск просто вставляется в плату. Видимо, PATA, по мнению создателей корпуса, уже окончательно отжил свой век. Но проблемы будут, например, и с первыми моделями винчестеров WD Velociraptor, чьи интерфейсные разъемы были расположены не в оговоренных стандартом местах. Впрочем, в последующих версиях это недоразумение вроде как исправили.

450x306  37Kb, zoomed: 1200x816  165Kb

В целом внутреннее "убранство" Lian Li PC-X2000 производит крайне приятное впечатление. Шасси даже со снятыми боковыми стенками обладает достаточно приличной жесткостью. Не зря в местах сочленения используются дополнительные фиксаторы и двойное крепление.

300x362  10Kb, zoomed: 996x1200  82Kb300x362  10Kb, zoomed: 996x1200  94Kb



Все очень аккуратно отделано и собрано. Разве не красота?

350x328  22Kb, zoomed: 1200x1126  164Kb
277x450  22Kb, zoomed: 738x1200  117Kb277x450  31Kb, zoomed: 738x1200  166Kb
350x328  18Kb, zoomed: 1200x1126  147Kb

Ну, полюбовались, и хватит. Пора уже в корпусе что-нибудь собрать.

Тестовый стенд

В Lian Li PC-X2000 собиралась следующая система:

  • Материнская плата: Gigabyte GA-EX58-Extreme rev.1.0 (Intel X58).
  • Центральный процессор: Intel Core i7 920.
  • Охлаждение ЦП: Thermalright Ultra-120 eXtreme (w stock fan) + Arctic Cooling MX-2.
  • Оперативная память: 3x1Gb Corsair XMS3 DDR3-1600 CL8.
  • Видеокарта: ATI Radeon HD 4890 XFX 1Gb (reference).
  • Дисковая подсистема: Seagate Barracuda 11 1Tb ST31000333AS, 6 шт.
  • Блок питания: Enermax Revolution 850Вт.
  • Привод: DVD±RW Nec Optiarc AD-7203S.
